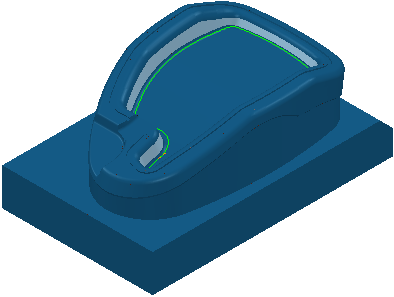

Стратегия Чистовая обработка боком фрезы режет боковой стороной инструмента и работает только на развертывающихся поверхностях, так как инструмент должен находиться в контакте с поверхностью на всей глубине резания.
Чтобы инструмент мог выполнять обработку боком фрезы, он должен иметь возможность контактировать с поверхностью во всех точках вдоль режущей кромки инструмента. Для неразвертывающихся поверхностей PowerMill всегда оставляет материал на них или создает фрагментированные траектории (вместо зарезания). Это означает, что вам нужно тщательно изучить детали перед тем, как пытаться выполнить их обработку боком фрезы. Возможно, поворот детали (резание сбоку, а не сверху аэродинамической лопатки) может дать нужный результат. Обработка боком фрезы всегда делает всё возможное, чтобы обработать выбранные поверхности, но иногда от вас может понадобиться изменение параметры обработки боком фрезы для достижения наилучших результатов.
Можно приблизительно определить, является ли поверхность развертывающейся и сформированной по образующим кривым, выполнив закраску или отобразив каркасную геометрию. Затем вы можете ориентировать вид вниз по вектору ожидаемой оси инструмента. Если верхняя кромка поверхности и нижняя кромка поверхности параллельны во всех точках на обеих кромках, и не видно никаких закрашенных элементов, то поверхность ориентировочно развертываемая и формируется по кривым. PowerShape имеет различные функции, позволяющие определить, можно ли обработать поверхности боком фрезы.
Обработка боком фрезы значительно отличается от обработки по профилю (с наклоном, установленным на 90
). При обработке по профилю ось инструмента задается нормалями к поверхности вдоль кромки, а направление инструмента и это положение оси могут полностью отличаться от тех, что были вычислены для обработки боком фрезы.
Страницы, связанные со стратегией Чистовая боком фрезы:
- Чистовая боком фрезы — Это главная страница, на которой задается траектория обработки боком фрезы.
- Положение — параметры для задания положения траектории.
- Предотвращение зарезов — параметры, определяющие, что происходит с траекторией, когда поверхность мешает обработке по профилю в самом нижнем положении.
- Многопроходная обработка — параметры, позволяющие выполнять несколько проходов вниз по оси инструмента.
- Высокоскоростная (HSM) — параметры для улучшения плавности траектории.
- Автоматическая проверка — параметры автоматической проверки траектории при ее вычислении.
Остальные страницы являются страницами стратегии управления созданием траекторий.
