Опции для списка Действие зависят от выбора Оси инструмента.
Атака/Наклон
Когда Ось инструмента задана как Атака/Наклон, Угол атаки измеряется относительно справочного направления в направлении движения. Угол наклона измеряется относительно плоскости, содержащей справочное направление, и направления движения инструмента. Таким образом, при Атаке, равной 0, и Наклоне, равном 0, инструмент выровнен со справочным направлением.
Для определения этой оси инструмента опции в списке Действие следующие:
- Нормаль контакта — Измеряет угол атаки от нормали контакта траектории. Это опция по умолчанию.

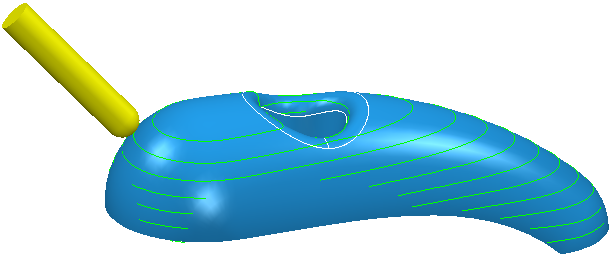

В этом примере используется траектория обработки с постоянной Z с Осью инструмента:
Угол атаки - 0
Угол наклона - 0
Действие - Нормаль контакта.
- Вертикально — Измеряет угол атаки от оси Z.

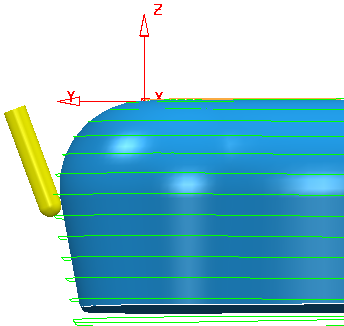

В этом примере используется траектория обработки с постоянной Z с Осью инструмента:
Угол атаки - 0
Угол наклона - 0
Действие - Вертикально.

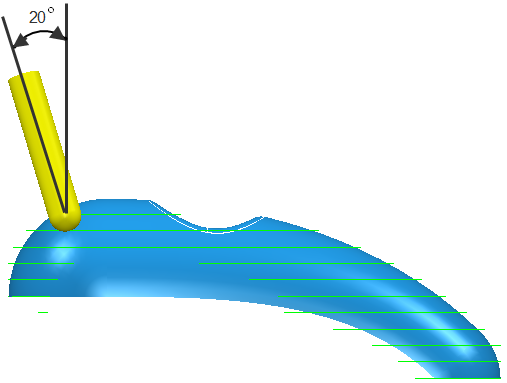

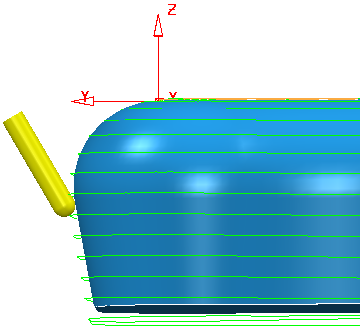

В этом примере используется траектория обработки с постоянной Z с Осью инструмента:
Угол атаки - 20
Угол наклона - 0
Действие - Вертикально.
- PowerMILLl 2012 R2 — режим работы, доступный в PowerMill 2012R2, где в большинстве случаев использовалось Действие — Вертикально.
Стратегии, которые использовали Действие, отличное от Вертикально:
|
Стратегия |
Действие PowerMill 2012 R2 |
|
Встроенный шаблон |
Нормаль контакта |
|
Проекция поверхности |
Нормаль контакта |
|
Параметрическая спираль |
Угол поднутрения |
|
Шаблон, использующий траекторию |
Справочная ось инструмента |
|
По профилю |
Нормаль контакта |
|
Проекция (кривая, линия, плоскость, точка, поверхность) |
Нормаль шаблона просмотра |
|
Обработка поверхности |
Нормаль контакта |
- Нормаль шаблона просмотра — Измеряет угол атаки от нормали до шаблона просмотра.

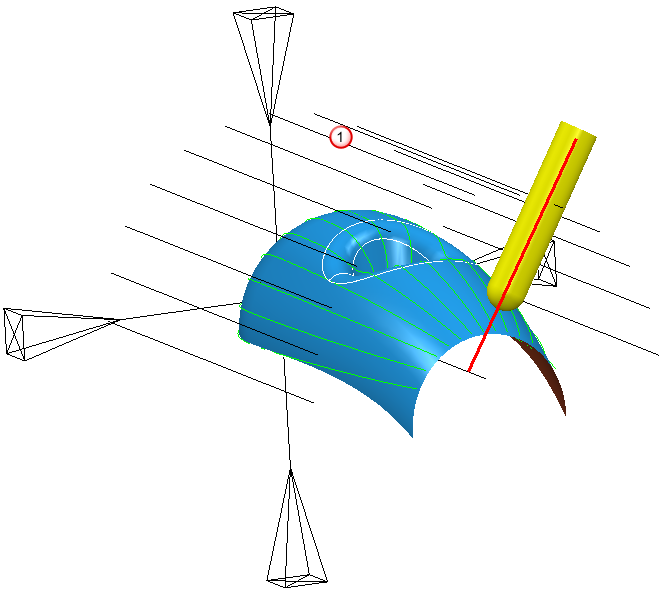

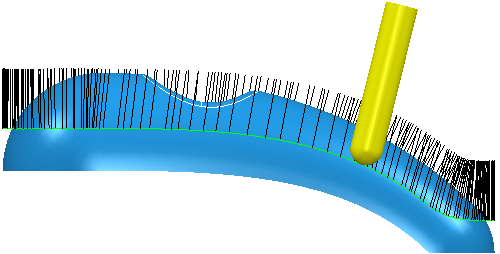

В этом примере используется траектория обработки проецированием линии с Осью инструмента:
Угол атаки - 0
Угол наклона - 0
Действие - Нормаль шаблона просмотра.
Шаблон просмотраИнструмент перпендикулярен шаблону (или шаблону просмотра).
- Справочная ось инструмента - Измеряет угол атаки от оси инструмента, используемого справочной траекторией. Эта опция доступна только для траекторий чистовой обработки по шаблону, которые используют траекторию в качестве ведущей кривой.

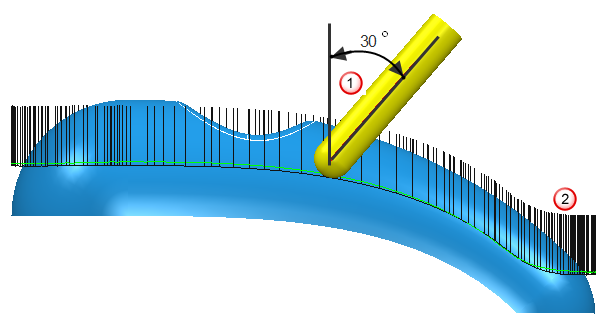

В этом примере используется траектория обработки по шаблону, которая использует справочную траекторию в качестве ведущей кривой и Ось инструмента:
Угол атаки - 30
Угол наклона - 0
Действие - Справочная ось инструмента.
Угол атаки
Ось инструмента справочной траектории - Нормаль касания — Измеряет угол атаки от перпендикуляра до направления касательной справочной кривой. Эта опция доступна только для траекторий чистовой обработки по шаблону, которые используют шаблон в качестве ведущей кривой.
В этом примере используется траектория обработки по шаблону с Осью инструмента:
Угол атаки - 0
Угол наклона - 0
Действие - Нормаль касания.
- Угол поднутрения — Измеряет угол атаки от направления проецирования в соответствии с заданным градусом поднутрения. Эта опция доступна только для параметрических спиральных траекторий.

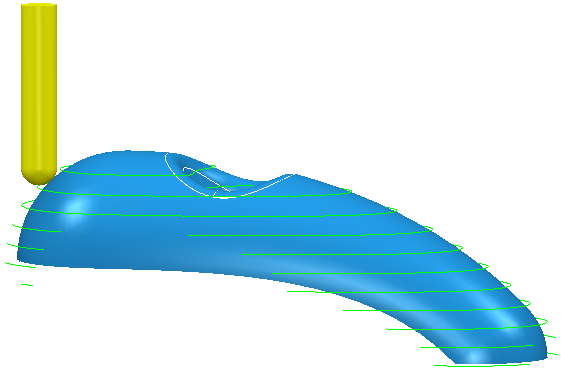

В этом примере используется траектория «Параметрическая спираль» с углом поднутрений, равным 10
и Осью инструмента:Ось инструмента - Атаки/Наклона
Угол атаки - 0
Угол наклона - -20
Действие - Угол поднутрений.
С теми же настройками, за исключением:
Действие - Вертикально.
Ось инструмента как 'К...' или 'От...'
Когда для Оси инструмента выбрано К... или От..., опции Действия будут следующими:
- Шаблон просмотра — Ось инструмента определяется на шаблоне просмотра, а затем траектория проецируется на модель.

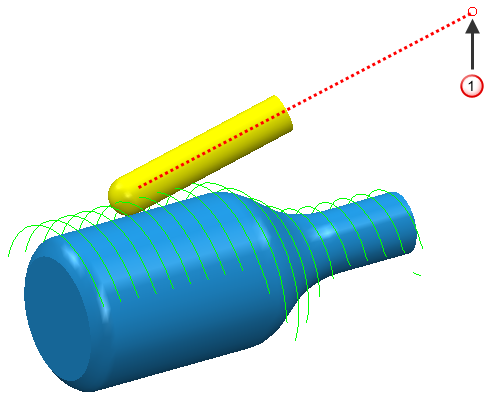

Ось инструмента - От точки
Действие - Шаблон просмотра
- От точкиОсь инструмента не проходит через положение От точки. Однако если вы сместите инструмент на шаблон просмотра, он пройдет через положение От точки.
- Траектория — Траектория проецируется на модель, и затем ось инструмента задается на модели.

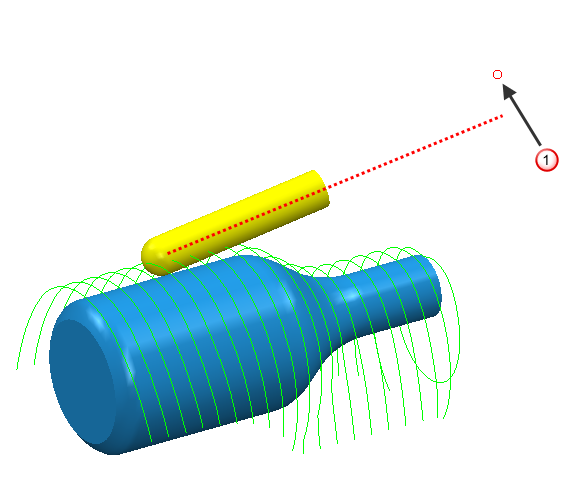

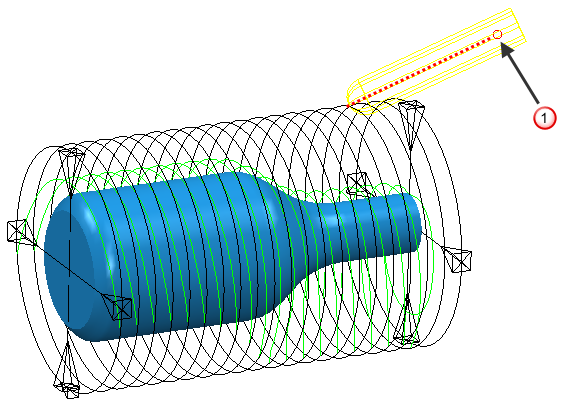

Ось инструмента - От точки
Действие - Траектория
Ось инструмента проходит через положение От точки.
