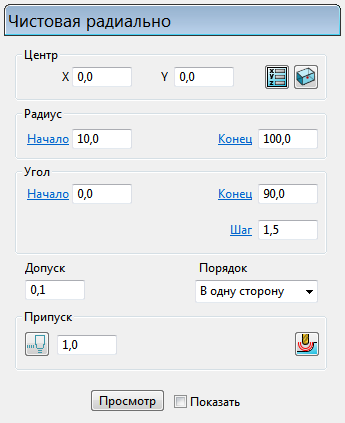

Чистовая радиально

Используйте страницу Чистовая радиально, чтобы создать 2D радиальный шаблон внутри границы, который затем проецируется на модель. Затем этот шаблон обрабатывается.

• Центр — Используйте эти параметры, чтобы задать начало отсчета для радиального шаблона. Так как шаблон центрирован по началу координат активной локальной СК, может потребоваться его перемещение перед проецированием на рабочую поверхность.
•  — нажмите, чтобы открыть диалоговое окно Редактор кривых. Используйте этот диалог, чтобы вручную ввести координаты и расположить объекты в графическом окне.
• Сброс к центру заготовки — Нажмите, чтобы автоматически центрировать радиальный шаблон по середине заготовки.
• Радиус: Начало / Конец — Введите значения для управления размерами шаблона и направлением первого прохода.

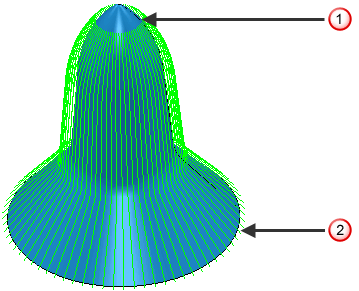

  Эта траектория имеет Начальный радиус - 10 и Конечный радиус - 100.

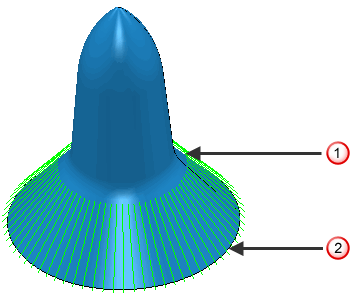

  Эта траектория имеет Начальный радиус - 27 и Конечный радиус - 100.



  — Начальный радиус

  — Конечный радиус

• Угол: Начало / Конец / Шаг —введите значения, определяющие, на какой части полной окружности генерируется траектория и как движется инструмент — по или против часовой стрелки.

  Эта траектория имеет Начальный угол — 0 и Конечный угол — 360.



  Эта траектория имеет Начальный угол — 0 и Конечный угол — 90.



  — Начальный угол

  — Конечный угол

  Углы измеряются против часовой стрелки от положительной оси Х при использовании инструментов, ориентированных по Z, и от положительной оси Z - при использовании инструментов, ориентированных по Х.

  Когда начальный угол больше, чем конечный, инструмент движется по часовой стрелке.

  Когда начальный угол меньше, чем конечный, инструмент движется против часовой стрелки.

  Чтобы обработать область против часовой стрелки, начиная с 350 и заканчивая на 10, необходимо подумать, какие значения ввести. Если Начальный угол задать как 350, а Конечный угол — как 10, то PowerMill будет двигаться по часовой стрелке и выполнять обработку не в том направлении, которое нужно. Поэтому, чтобы получить желаемый результат, необходимо задать Начальный угол как 350, а Конечный угол - как 370.

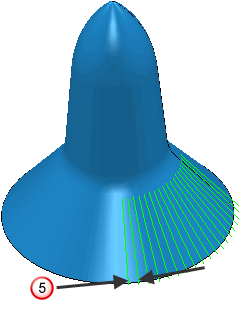

• Шаг — Введите расстояние между следующими друг за другом проходами. Это максимальное расстояние между проходами.



  — Шаг

Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.

• Порядок —выберите порядок, в котором PowerMill обрабатывает сегменты.
  • В одну сторону



  • В обе стороны соединённо



Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск, чтобы разделить поле Припуск на поля Радиальный припуск и Осевой припуск. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.

Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.



Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.

Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.
