Используйте страницу чистовой обработки Проекция точки, чтобы проецировать сферический шаблон на модель. Центр сферы совпадает с центом шаблона, который затем обрабатывается.
Стиль — Выберите стиль, чтобы задать форму шаблона.
-

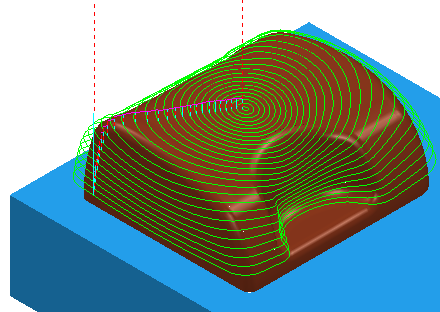

Круговой — Проецирует круговой шаблон на поверхность. Центр сферы находится в центре шаблона. Диапазон обрабатываемого шаблона задается с помощью пределов азимута и элевации на странице Шаблон.
-

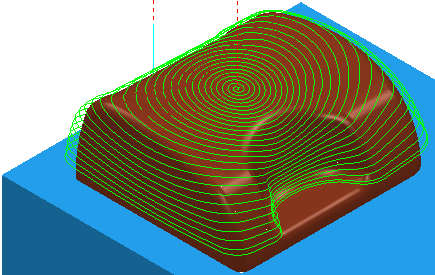

Спираль — Проецирует спиральный шаблон на поверхность от Начала элевации до Конца элевации с Шагом, равным Шагу элевации.
При обработке с помощью спирального шаблона пределы Угла азимута больше не работают. Вместо них становится доступно Направление - По часовой стрелке/Против часовой стрелки
Положение — Введите координаты центра сферы.
— нажмите, чтобы открыть диалоговое окно Редактор кривых. Используйте этот диалог, чтобы вручную ввести координаты и расположить объекты в графическом окне.

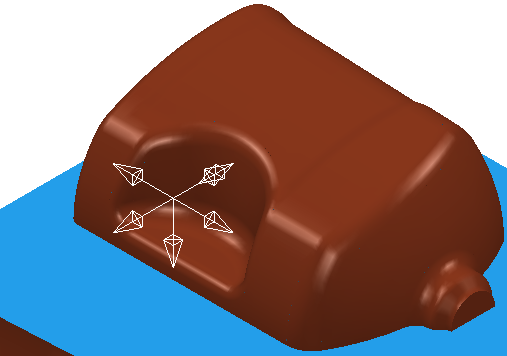

Направление — Выберите направление, чтобы определить, какие участки обрабатывать.
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск
, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.

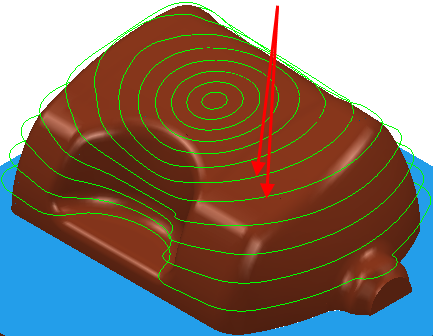

Угловой шаг — Введите угол между соседними проходами.

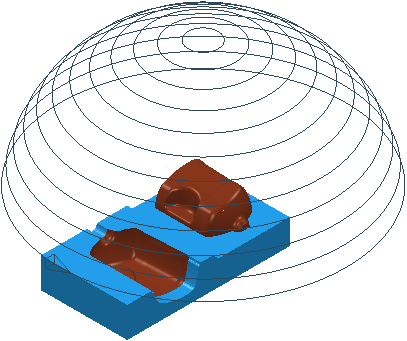

Просмотр — Нажмите, чтобы создать быстрое предварительное отображение траектории проецирования.
Показать — Выберите, чтобы отобразить шаблон просмотра.
