Диалог Вставить точки кривой

Есть четыре способа вставки точек в кривую с помощью диалога Вставить точки кривой.

• С известным параметром.
• В ближайшую точку на кривой к заданной точке.
• На расстоянии вдоль кривой от заданной точки.
• Равномерно между двумя последовательными точками.

Выберите вкладку «Инструменты кривых» > панель «Точки» > «Вставка», чтобы открыть диалоговое окно Вставить точки кривой.

Эти опции показаны с помощью этой кривой.

Значение параметра

Если вы введете значение 2.25 и нажмете Применить, будет вставлена точка на 1/4 расстояния между точками 2 и 3.

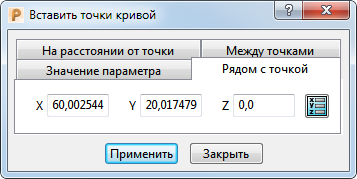

Рядом с точкой

Если вы введете X - 60, Y --21, Z -0 и нажмете Применить, то будет вставлена эта точка::

и диалог будет обновлен, показывая актуальные координаты точки.

Прим.: Можно использовать диалоговое окно Положение, чтобы ввести координаты или выбрать точку графически.

На расстоянии от точки

Выберите точку 3.

Введите Расстояние от выбранной точки - 10 и нажмите Применить.

Между точками

Введите Количество точек - 3.

Выберите точки 2 и 3 и нажмите Применить.
