Как создать отверстия из модели

При условии, что исходная модель имеет полностью определенные отверстия (как одна поверхность с верхом и низом), PowerMill может автоматически найти эти отверстия, которые затем можно обработать обычным для сверления образом.

Используйте модель 5axis_with_holes.dgk в папке Examples.

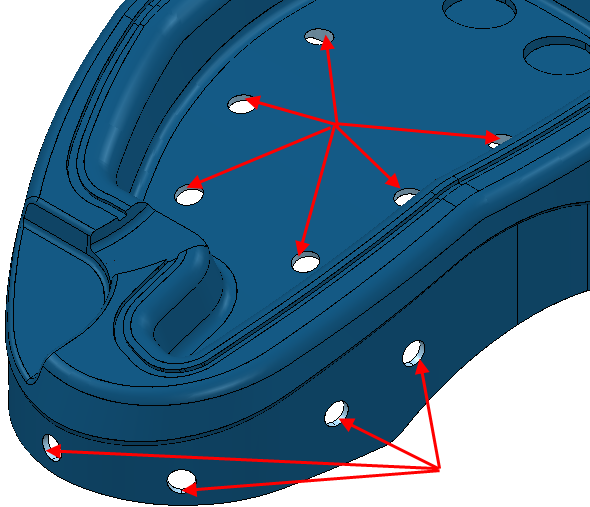

1. Выберите область модели, в которой нужно найти отверстия В данном случае цилиндры, формирующие отверстия.



2. Выберите вкладку «Набор отверстий» > панель «Отверстия» > «Создать», чтобы открыть диалоговое окно Создать отверстия.
3. В диалоге Создать отверстия:
   1. Выберите Создать по - Модель.
   2. Выберите Создать составные отверстия.
   3. Выберите Группировать по оси.
   4. Снимите выбор с опции Изменить после создания.
   5. Нажмите Применить.

   PowerMill распознает выбранные отверстия и создает наборы отверстий, отверстия и рабочие плоскости.

   Теперь можно создать траекторию сверления этих отверстий обычным образом.

Прим.: Этот метод предполагает, что верх отверстия имеет Z выше, чем низ отверстия.
