Создание профиля патрона инструмента

Этот пример показывает, как создавать профиль патрона для нескольких траекторий.

1. В контекстном меню отдельного инструментавыберите Параметры.
2. Выберите вкладку Профиль патрона.
   1. Нажмите , чтобы включить все траектории.
   2. Введите Зазор патрона - 2.5.
   3. Введите Зазор хвостовика - 2.5.
   4. Введите Допуск - 0.25.
   5. Введите Максимальный диаметр профиля - 0.0.

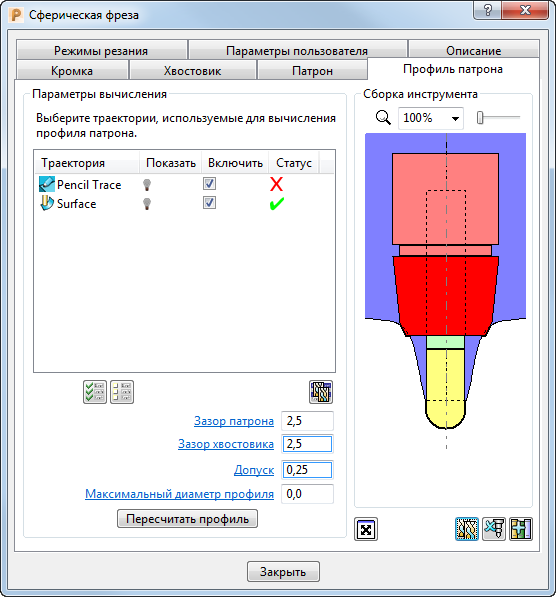

   6. Нажмите Пересчитать профиль, чтобы вычислить профиль патрона, и посмотреть, будет ли патрон сталкиваться с моделью.

   В данном случае одна траектория нормальная, а другая имеет столкновения между нижней частью патрона и моделью.



   Красный компонент патрона показывает сталкивающуюся часть.

3. Выберите вкладку Патрон.
4. Нажмите , чтобы автоматически вычислить наиболее подходящий Вылет.

Прим.: Можно вычислить профиль патрона автоматически как часть вычисления траектории, выбрав Вычислить профиль патрона на странице Инструмент диалога стратегии.
