Используйте вкладку Профиль патрона, чтобы вычислить максимальную форму патрона и хвостовика на траектории во время вычисления траектории. После вычисления можно проверить, что определенные патроны и хвостовики находятся в пределах максимальной формы и, следовательно, позволяют обрабатывать деталь без необходимости проверки столкновений.
Чтобы открыть диалог Инструмент:
- Щелкните вкладку «Главная» > панель «Инструмент» > «Создать инструмент».
- В контекстном меню ветви Инструменты выберите Создать инструмент.
Чтобы вычислить профиль патрона, сборка инструмента должна:
- включать кромку инструмента, хвостовик и патрон.
- использоваться траекторией.
Эта вкладка содержит следующее:

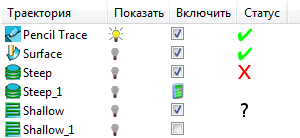

«Таблица траекторий» — отображает все траектории, использующие этот инструмент, и показывает, может ли инструмент обрабатывать деталь без столкновений. Таблица содержит четыре столбца:
- Траектория — Отображает траектории, которые используют этот инструмент.
- Показать — Включайте
или выключайте
лампочку, чтобы отрисовывать или стирать траектории на модели.
- Включить — Выберите для включения траектории в вычисление профиля патрона.
- Статус — Показывает статус траектории.
— Сборка инструмента не сталкивается с деталью при обработке.
— Сборка инструмента сталкивается с деталью. Сталкивающийся компонент закрашен красным.
— Профиль траектории не был вычислен.
Включить все траектории — Нажмите, чтобы включить все траектории в вычисление профиля патрона.
Исключить все траектории — Нажмите, чтобы исключить все траектории из вычисления профиля патрона. Это полезно, если нужно сбросить вычисление траектории и выбрать траектории по отдельности.
Копировать профиль инструмента — Нажмите, чтобы создать копию профиля инструмента и связать с этим новым инструментом выбранные траектории, которые были связаны со старым инструментом.
Например:
- Изначально с инструментом связано четыре траектории:

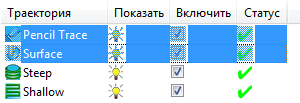

- Выберите две траектории:
- Нажмите . Это оставляет две траектории связанными с исходным инструментом:
и две траектории - связанными с новым инструментом:
, потому что в обоих случаях создается копия существующего инструмента. С траектории, связанные с существующим инструментом, теперь связаны с новым инструментом. С все траектории, кроме активной, остаются связанными с существующим инструментом.
Зазор патрона — Задайте минимальное допустимое расстояние между моделью и профилем патрона.
Зазор хвостовика — Задайте минимальное допустимое расстояние между моделью и профилем хвостовика.
Вкладка Профиль патрона показывает Профиль патрона и Профиль хвостовика.

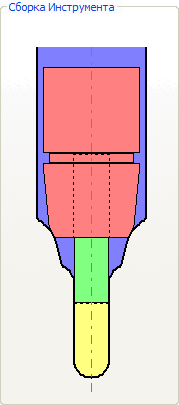

- Если Зазор патрона и Зазор хвостовика одинаковы, отображается один профиль:

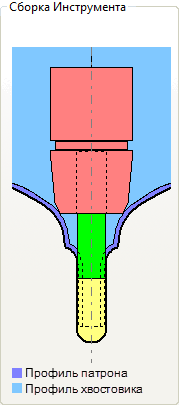

- Если зазор патрона меньше зазора хвостовика, отображаются два профиля:

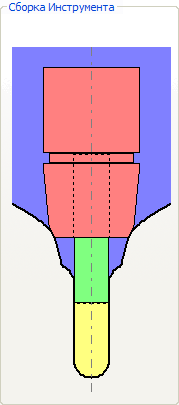

- Если Зазор хвостовика меньше, чем Зазор патрона, то вы увидите два профиля:
Если вы просто хотите увидеть Профиль патрона, выберите Патрон.
Допуск — Задайте, насколько точно профиль патрона совпадает с моделью.
Максимальный диаметр профиля — Задайте максимальный диаметр профиля (или патрона, или хвостовика). Значение 0.0 говорит о том, что максимальный диаметр не задан.
Максимальный диаметр профиля —0,0 (не ограничен):
Максимальный диаметр профиля — 90:
Пересчитать профиль — Нажмите, чтобы вычислить профили любой траектории, имеющей статус .
Сборка инструмента — Эта область показывает заданные детали сборки инструмента, а так же профиль патрона.

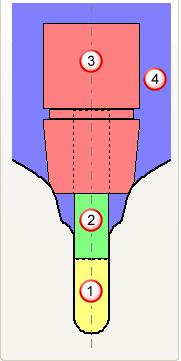

инструмент
хвостовик
патрон
профиль патрона
— Выберите значение из списка для масштабирования вида сборки инструмента. Затем вы можете использовать мышь для перемещения изображения.
— Используйте слайдер для приближения или удаления сборки инструмента. Затем вы можете использовать мышь для перемещения изображения.
Просмотр сборки инструмента — нажмите, чтобы открыть диалоговое окно Просмотр сборки инструмента. Этот диалог полезен для детального просмотра сборок больших инструментов, которые слишком велики, чтобы просматривать их на панели Сборка инструмента.
Загрузить сборку инструмента — Нажмите, чтобы открыть диалог Импорт сборки инструмента. Диалог позволяет загрузить профиль инструмента, хвостовика и патрона, который был создан в PowerShape или другой CAD-программе. Сборка инструмента должна иметь инструмент, заданный желтым цветом, хвостовик - зеленым, а патрон - розовым. Эта кнопка доступна только в диалоговых окнах Фасонная фреза и Роутерная фреза.
опировать инструмент — Нажмите, чтобы создать новый инструмент на основе текущего инструмента. Он имеет такое же имя, но с окончанием _1. Затем можно изменить любые параметры без изменения исходного инструмента, но вы должны иметь в виду, что там, где исходный инструмент используется в активной траектории, новая сборка инструмента заменяет исходную сборку инструмента. Используйте это для создания хвостовика и/или патрона для существующего определения инструмента, и это полезно при проверке столкновений.
Очистить сборку инструмента — Нажмите, чтобы удалить все объекты в сборке инструмента. Значок
отображается в Проводнике, чтобы показать, что инструмент некорректен.
Добавить инструмент в базу — нажмите, чтобы открыть диалоговое окно Экспорт в базу. Добавление инструмента в Базу инструмента полезно для повторного использования этого инструмента в будущем.
