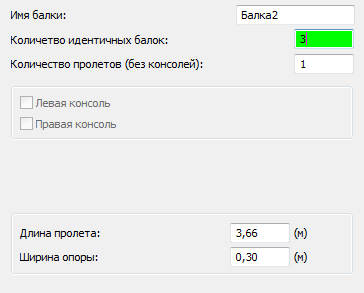

Диалоговое окно, представленное ниже, появляется на экране после определения основных данных железобетонной балки, выбора железобетонной балки с одинаковыми пролетами и нажатии на кнопку >>.
Диалоговое окно, представленное выше, позволяет определить следующие параметры:
- Имя балки – поле для определения имени балки;
- "Число идентичных балок" — поле для указания количества идентичных балок (важно при создании спецификаций)
- Число пролетов (без консоли) – поле для определения числа пролетов балки;
- Правая и левая консоли – этих опций нет для данного типа геометрии балки;
- Длина пролета и ширина опоры – поля для определения значений длины пролета и ширины опоры для всех определенных балок.
После нажатия на кнопку "Следующая" > осуществляется переход к диалоговому окну, где можно определить параметры поперечного сечения ж/б балки по всем пролетам.
Опции, которые находятся в данном диалоговом окне, зависят от опций, выбранных в первом диалоговом окне (Рассмотреть сжатую плиту, полые плиты).
На рисунке, представленном выше, имеются опции для прямоугольного сечения (опции Рассмотреть сжатую плиту, Полые плиты отключены).
В верхней части диалогового окна можно обнаружить данные об имени балки и длине пролета (эти поля недоступны в данном диалогом окне).
В данном диалоговом окне пользователь может определить размеры ж/б балки b (ширина сечения) и h (высота сечения).
Для активных опций Рассмотреть сжатую плиту или Полые плиты диалоговое окно, представленное выше, показывает дополнительные параметры, относящиеся к прилегающим плитам (толщина плиты, ранее заданная толщина, свес и спуск плиты, глубина опоры и т. д.).
При активизации опции Предварительная сборка и нажатии на кнопку Предварительная сборка открывается дополнительное диалоговое окно для определения значений высоты и глубины опоры сборной балки.
После завершения определения параметров и нажатии на кнопку "Конец" программа спроектирует ж/б балку с параметрами, заданными в диалогом окне.
