Изменение ориентации 3D вида

С помощью ViewCube можно ориентировать 3D-вид по любому плану, фасаду, разрезу или 3D-виду в проекте.

Также можно ориентировать вид по направлению, соответствующему координатам в проекте. Например, "Север" соответствует истинному северу.

При использовании ViewCube в редакторе семейств или в окне предварительного просмотра свойств типа можно ориентировать вид по направлению. Направления соответствуют видам "Спереди", "Сзади", "Слева", "Справа", "Сверху", "Изометрия сзади слева", "Изометрия сзади справа", "Изометрия спереди слева" и "Изометрия спереди справа".

Ориентация 3D вида по другому виду

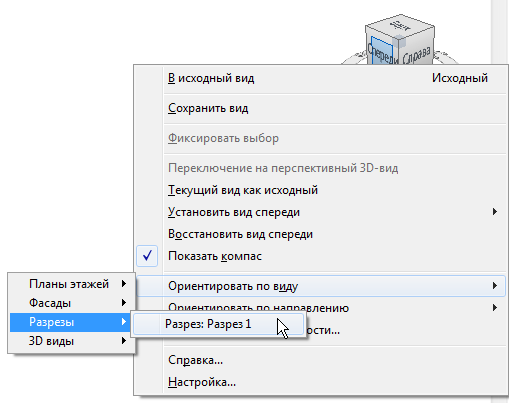

1. В 3D-виде щелкните правой кнопкой на ViewCube.
2. Выберите "Ориентировать по виду" и выберите тип и имя вида.


Ориентация 3D вида по направлению

1. В 3D-виде щелкните правой кнопкой на ViewCube.
2. Выберите "Ориентировать по направлению" и выберите направление.
