Штурвалы представляют собой меню отслеживания (которые следуют за курсором), из которых можно удобно выполнять переход к различным средствам 2D и 3D навигации.
Штурвалы позволяют экономить время за счет объединения в одном интерфейсе различных инструментов навигации. Штурвалы предназначены для конкретных задач и позволяют выполнять навигацию и ориентировать модель на различных видах.
Штурвалы доступны в двух размерах: большие штурвалы и мини-штурвалы. Большой штурвал крупнее курсора; на каждом его сегменте существует метка. Мини-штурвал имеет почти тот же размер, что и курсор, и на его сегментах метки не отображаются. Штурвалы для 2D навигации доступны только в большом виде.
Каждый штурвал разделен на несколько сегментов. Каждый сегмент содержит инструмент навигации, используемый для изменения ориентации текущего вида модели. Доступность инструментов навигации зависит от того, какой штурвал активен.
| 2D штурвал |
|---|
 |
| Суперштурвал | Штурвал для объектов (основной штурвал) | Штурвал для зданий (основной штурвал) |
|---|---|---|
 |
 |
 |
| Мини-штурвал для объектов | Мини-штурвал для зданий | Мини-суперштурвал |
|---|---|---|
 |
 |
 |
Уведомление о неактивном штурвале

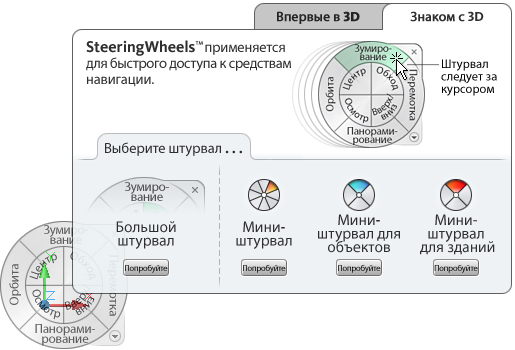

При первом отображении штурвалов на 3D виде появляется вводная всплывающая подсказка по штурвалам. Он используется для описания назначения штурвалов и способов их применения.
Отображение и использование штурвалов
Нажатие и перетаскивание с использованием сегмента штурвала является основным режимом работы. При отображении штурвала выберите один из сегментов и удерживайте нажатой кнопку на указателе для активации панели навигации. Для изменения ориентации текущего вида используйте перетаскивание. При отпускании кнопки мыши открывается штурвал.
Внешний вид штурвалов
Можно управлять внешним видом штурвалов, выбирая различные имеющиеся стили штурвалов или корректируя их размер и степень непрозрачности. Для штурвалов (за исключением штурвала 2D навигации) предусмотрены два различных стиля: большой штурвал и мини-штурвал.
Размер штурвала управляет размером его сегментов и меток на штурвале, уровень непрозрачности контролирует видимость объектов в модели, расположенных за штурвалом.
Подсказки для штурвалов, информация об инструменте и текст под курсором
При наведении курсора на любую кнопку штурвала отображаются подсказки. Подсказки отображаются под штурвалом и определяют операцию, которая будет выполнена при щелчке на сегменте или при нажатии кнопки.
Аналогично подсказкам, информация об инструментах и текст под курсором отображаются при использовании одной из панелей навигации штурвала. Информация об инструменте отображается, когда панель навигации активна; они содержат основные инструкции по использованию инструмента. В тексте под курсором содержится имя активной панели навигации, расположенной рядом с курсором. Отключение информации об инструментах и текста под курсором распространяется только на сообщения, которые отображаются при использовании мини-штурвалов или суперштурвала.
