Упражнение 5

В этом упражнении показано, как определить параметры анализа, запустить его и убедиться в его корректной работе.

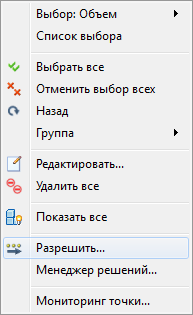

1. Щелкните правой кнопкой мыши около модели и выберите Разрешить...

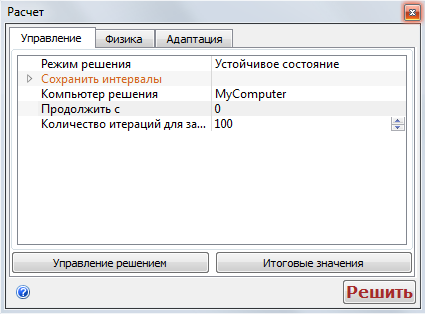

2. На панели Управление задайте параметру Количество итераций для запуска значение 100.

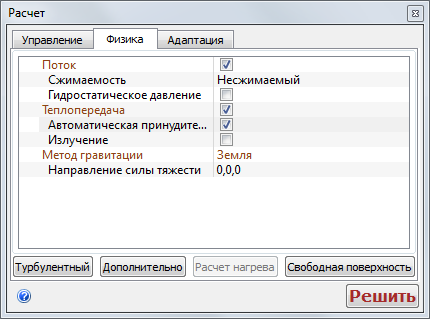

3. На вкладке Физика включите параметры Теплопередача и Автоматическая принудительная конвекция. Нажмите Разрешить.

Прим.: Автоматическая принудительная конвекция может сократить время анализа на 40 % путем расчета потока и последующего решения термического уравнения (этот вариант не подходит для задач естественной конвекции, поскольку теплопередача и перераспределение потока происходят независимо друг от друга).

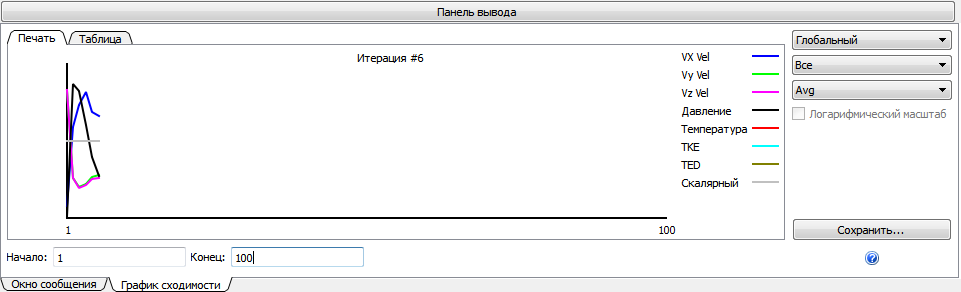

4. После завершения обработки запуска и начала анализа ход решения отображается в виде графика на панели вывода монитора сходимости.

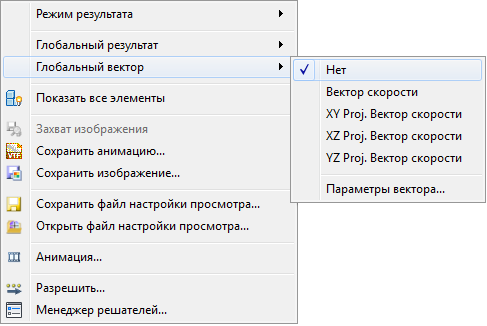

5. При появлении графика щелкните правой кнопкой мыши около модели, разверните узел Глобальный вектори выберите Вектор скорости.

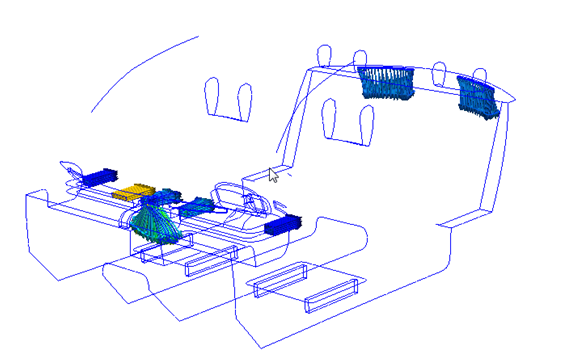

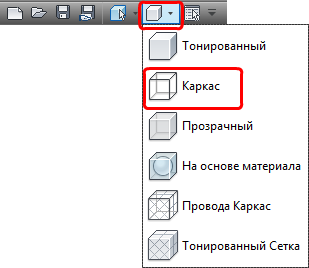

6. Выберите вид Каркас и убедитесь в том, что поток входит через переднюю часть салона и выходит из его задней части.

Прим.: Задней считается та часть, к которой применяются граничные условия давления.

7. Если векторы не отображаются так, как показано на рисунке выше, щелкните правой кнопкой мыши и выберите Разрешить... Нажмите кнопку Остановить в диалоговом окне Расчет. Проверьте назначенные материалы, граничные условия, направление потока и параметры сети. При необходимости измените их.

Прим.: Если в настройки внести изменения, потребуется запустить анализ повторно. Задайте параметру Продолжить от значение 0 перед нажатием кнопки Разрешить.

8. Запустите анализ и дождитесь его завершения перед переходом к главе 12.

Прим.: Моделирование займет около 20 минут, однако время может варьироваться в зависимости от мощности компьютера.

Прим.: Когда анализ будет завершен, окно графика сходимости закроется, а последней строкой в окне сообщений будет следующая: «Анализ успешно завершен».

Конец упражнения
