Используйте задачу "Решить", чтобы указать его тип анализа для запуска.
Существует несколько способов, чтобы открыть диалоговое окно "Решатель":
- Щелкните правой кнопкой мыши около модели и выберите Расчет.
- Щелкните Настройка (вкладка) > Моделирование(панель) > Решение.
- Щелкните правой кнопкой мыши на ветке панели Исследования проекта Расчет и выберите пункт Редактировать....

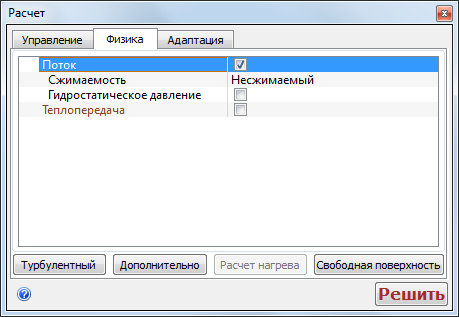

Определите условия и параметры решения на вкладке "Физика".
Параметры по умолчанию определяют несжимаемый турбулентный анализ потока без теплопередачи. Все параметры инжиниринга в природе, и они перечислены ниже:
- Поток
- Сжимаемость
- Гидростатическое давление
- Теплопередача
- Радиация
- Сила тяжести
- Турбулентность
- Солнечные батареи
- Скаляры (в диалоговом окне "Дополнительные")
- Кавитация (в диалоговом окне "Дополнительные")
Запустите анализ, нажав кнопку Решение.

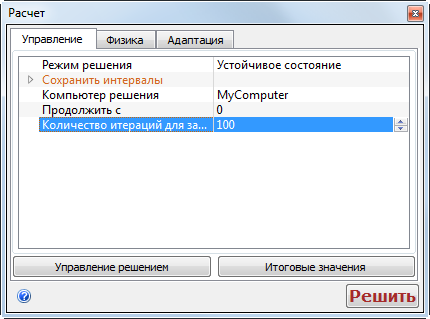

Определите, как будет работать анализ, используя вкладку "Управление".
- Задайте Режим решения на Устойчивое состояние или Временный.
- Если временный, задайте параметр Временные параметры (размер шага времени, и т. д.)
- Задайте Сохранить интервалы для результатов и/или сводной информации
- Выберите Решающий компьютер (локальный компьютер, используемый по умолчанию).
- Если продолжить анализ, выберите Итерация или Временной шаг к Продолжить от.
- Введите число Итераций для запуска (или временных шагов для запуска)
- Дополнительно: выберите дополнительные Результаты количества .
- Запустите анализ, нажав кнопку Решить.
Прим.: 100 итераций обычно достаточно для достижения сходимости в большинстве анализов. В некоторых случаях, может потребоваться несколько итераций. Мы обсудим оценку конвергенции в главе 12.
