Это упражнение обучает, как запустить вашу CAD модель в Autodesk® CFD, используя Менеджер проекта исследования. Вы пройдете краткое знакомство с интерфейсом Autodesk® CFD и получите опыт навигации по модели, выбора компонентов модели и изменения видимости объекта.

Прим.: Целью данного проекта исследования является изучение воздушного потока внутри салона автомобиля и определения, насколько полно и равномерно система вентиляции и кондиционирования охлаждает салон. В дальнейшем мы будем использовать Autodesk® CFD для изучения альтернативных вариантов проекта для того, чтобы определить, если они улучшают качество охлаждения.

Сначала мы должны ответить на вопросы из главы 2:

Что вы знаете об этой конструкции?

• Каковы рабочие условия?
  • 100 м3/H 60 (куб. фут в мин.) вентилятор предоставляет 20° C (68° F) для автомобиля, который находится в окружающей среде с 37° C (100° F).
• Какие материалы используются в этом проекте?
  • Кузов автомобиля стальной, покрышки - резиновые, окна - стекло, а интерьер представляет собой пользовательский материал.

Что вы хотите знать об эффективности этого проекта?

• Каковы цели для данного проекта?
  • Равномерное охлаждение на протяжении всего пассажирского тела в передних и задних сидениях.
• Каковы критерии успеха или неудачи?
  • Температуры пассажира не могут изменяться более 2° C с головы до ног или более 2° от передней к задней части пассажира

Что можно изменить в этом проекте для достижения поставленных целей?

• Могут ли быть изменены рабочие условия?
  • Да, но сначала нам необходимо изучить условия худшего случая. Меньший вентилятор может быть использован, но больший вентилятор - невозможно.
• Материалы могут быть изменены?
  • Нет
• Какие части проекта можно изменить?
  • Могут использоваться различные места и углы воздуховода.
  • Пути воздуховода могут быть добавлены, если они не пересекаются с внутренним пространством салона.
  • Стоимость изменений должна быть минимизирована.

1. Откройте модель в САПР

Файлы геометрии находятся во вложенной папке Autodesk CFD 2018 Fundamentals\<САПР>, в которую был извлечен сжатый файл модели в разделе «Введение». В данном упражнении предположим, что вы извлекли файл верхнего уровня диска C:.

2. Запустите в Autodesk® CFD:

САПР	Метод запуска
Autodesk® Inventor	Перейдите на вкладку Моделирование и выберите Активная модель
PTC Creo и Pro/Engineer	Откройте меню Autodesk CFD 2019 и выберите Launch Active Model.
Solid Works	Откройте вкладку Autodesk CFD 2019 и выберите Active Model.
UGNX	Анализ_Запуск Autodesk CFD:

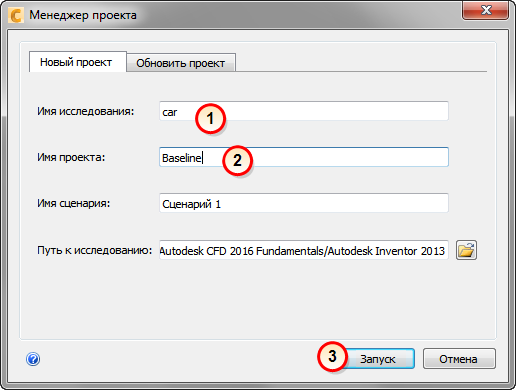

3. В Менеджере исследования проекта, назначьте имена проекту исследования, проекту и сценарию

1. Имя проекта исследования = Автомобиль
2. Имя проекта = Базовый
3. Нажмите Запустить

При запуске из Pro/Engineer, появится подсказка о работе с помехами. Выберите "Да", чтобы продолжить.

4. Закройте диалоговое окно "Инструменты геометрии", нажав "Х" в правом верхнем углу.

Мы обсудим инструменты геометрии в следующей главе.

5. Для ознакомления с навигацией, попрактикуйте эти методы:

1. С помощью мыши поворачивайте, панорамируйте и зуммируйте модель.
2. Увеличение и уменьшение масштаба с помощью колесика мыши. Обратите внимание, что масштабирование ориентировано на курсор мыши.
3. Увеличьте изображение области окна зумирования с помощью элементов управления мыши (Shift + левая кнопка мышки).
4. Повторите с помощью командой единовременного зумирования:Навигация (панель) > Зумирование (меню) > Зумировать окно.
5. Отменить и повторить зумирование с помощью Предыдущий вид и Следующий вид (также на панели Навигация).
6. Установите модель в окне с Зумирование отображения (в меню Зумирование).
7. Измените вид модели на контур Прозрачный, и верните "Тонированный" , используя меню Визуальный стиль.
8. Используйте видовой куб для изучения модели с разных углов:
   • Для изменения ориентации модели, щелкните на углах, ребрах, гранях видового куба.
   • Чтобы повернуть модель под углом 90°, используйте стрелки вращения вокруг видового куба.

Для получения дополнительных сведений о навигации модели...

Необязательный шаг: Чтобы задать режим навигации в САПР

1. Откройте Меню приложения (в левом верхнем углу). Щелкните Параметры.
2. Выберите вкладку Навигация.
3. Выберите систему САПР из меню Режим навигации
4. Нажмите ОК.
5. Перезапустите Autodesk® CFD, чтобы применить изменения. (Выберите Да в ответ на запрос о сохранении проекта исследования.)
6. Откройте свой проект.
7. Подтвердите изменения, выполняя шаги, описанные выше.

6. Практика выбора и отмены выбора объектов

1. Наведите курсор мыши на изображение автомобиля. Элементы выделяются зеленым цветом при наведении на них курсором мыши.

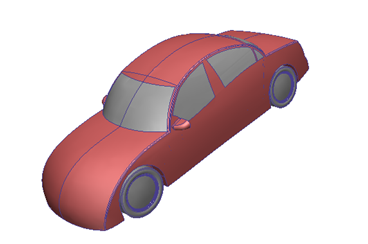

2. Щелкните левой кнопкой мыши на кузове автомобиля и переместите курсор мыши вне модели. Выбранная деталь становится красной:

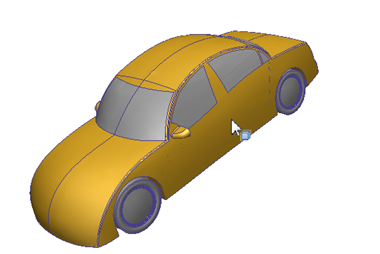

3. Наведите курсор на выбранный элемент. Его цвет изменится на желтый.



4. Щелкните левой кнопкой мыши на кузове автомобиля, чтобы отменить его выбор.

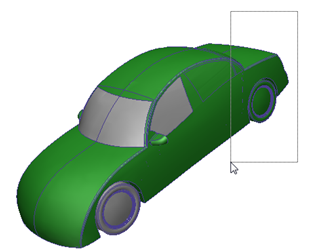

5. Удерживайте нажатой левую кнопку мыши и перетащите прямоугольник вокруг части автомобиля. Все детали, пересекаемые рамкой, изначально зеленого цвета. Отпустите левую кнопку мыши, и они окрашиваются красным цветом, указывая на то, что они выбраны:

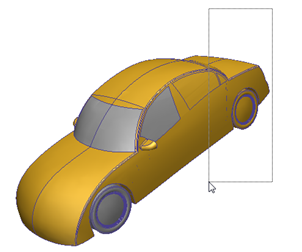

6. Отмените выбор этих деталей путем перетаскивания другого прямоугольника через них:



7. Щелкните правой кнопкой мыши и выберите Выбрать все. Все детали красного цвета.
8. Чтобы отменить выбор всех деталей, щелкните правой кнопкой мыши и выберите Отменить выбор.
9. Чтобы изменить режим выбора поверхности, щелкните правой кнопкой мыши и выберите Выбор типа > Поверхность.
10. Рекомендуется выбор и отмена выбора поверхностей путем нажатия и перетаскивания.
11. Чтобы выбрать все поверхности, щелкните правой кнопкой мыши и выберите Выбрать все. Для отмены выбора всех объектов, нажмите правую кнопку мыши и выберите Отменить выбор.

7. Практика скрытия и отображения объектов

1. Для изменения типа выбора, щелкните правой кнопкой мыши и выберите Выбор типа> Объем.
2. Чтобы скрыть детали, щелкните правой кнопкой мыши на детали и выберите Скрыть. Повторите операцию с другими деталями.
3. Чтобы возобновить все детали, щелкните правой кнопкой мыши и выберите Показать все.
4. Чтобы скрыть деталь, удерживайте клавишу CTRL и среднюю кнопку мыши на детали. Повторите операцию с другими деталями.
5. Чтобы возобновить все детали, удерживайте клавишу Ctrl и щелкните средней кнопки мыши в графической области (вне модели).
6. Для отмены и повторения предыдущих шагов, удерживая нажатой клавишу Ctrl и медленно крутите колесико прокрутки. Это удобно, если вы случайно скрыли или отобразили детали.
7. Для работы с поверхностями, щелкните правой кнопкой мыши и выберите Выбор типа > Поверхность. Скройте и отобразите поверхности с помощью следующих шагов.
8. Завершите, щелкнув правой кнопкой мыши и выбрав Показать все.

Конец упражнения
