В этой главе мы изучим основные компоненты пользовательского интерфейса и основы работы с Autodesk® CFD.
Обзор Autodesk® CFD Autodesk ® CFD

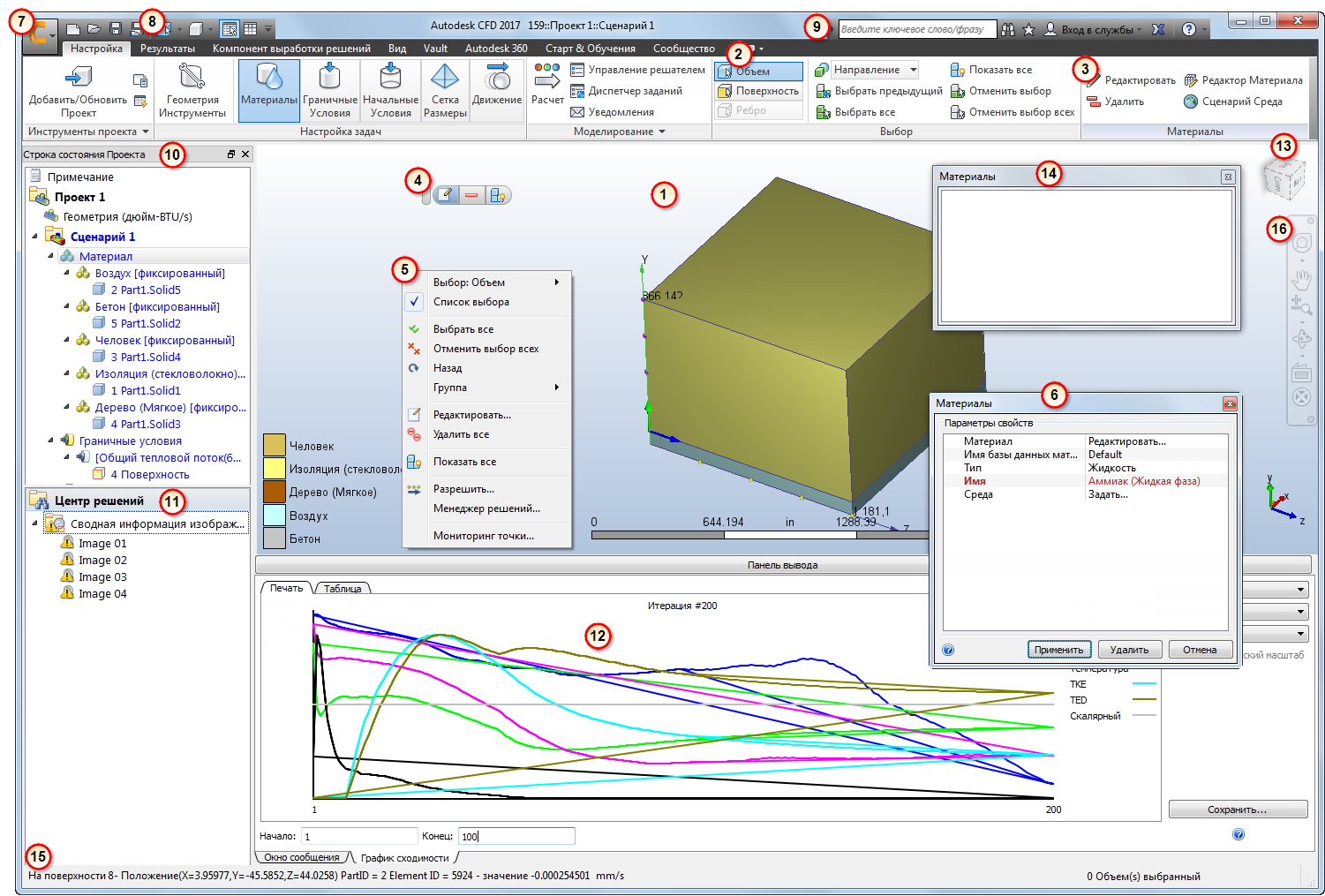

Это стандартная компоновка интерфейса пользователяAutodesk® CFD :
Цвет фона в графическом окне Autodesk® CFD задается цветом фона в САПР.
Чтобы изменить это, откройте Меню приложения, нажмите Параметрыи измените параметр Цвет фона на Пользовательский.
Лента находится в верхней части интерфейса пользователя. Используйте их для взаимодействия с моделью на всех стадиях моделирования.

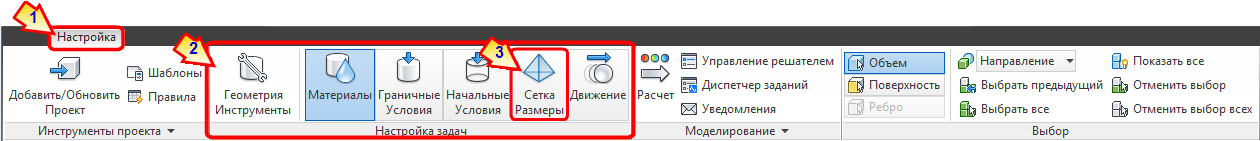

Каждая лента следует простой иерархической конструкции:
На протяжении разделов справки Autodesk® CFD, процедуры относятся к конкретным командам из ленты. Для обеспечения наглядности, каждая ссылка состоит из названия вкладки, затем названия панели, за которой следует наименование команды (Вкладка > Панель " > Команда).
Например, это ссылка на команду Менеджер Solver в панели Моделирование вкладки Настройка.
Настройки (вкладка) > Моделирование(панель) > Solver Manager.

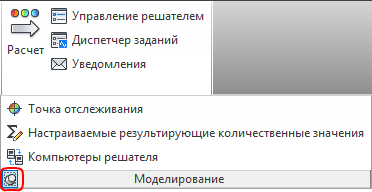

В строке заголовка некоторых панелей. маленькая стрелка указывает на то, что дополнительные элементы управления расположены на панели в раскрывающемся меню. Для просмотра этих элементов управления, щелкните стрелку в заголовке панели:
По умолчанию, меню пропадает после перемещения мыши. Чтобы заблокировать выпадающее меню, щелкните значок булавки:
Чтобы скрыть выпадающее меню, снова щелкните значок булавки.
Внешний вид Ленты можно изменять в соответствии с требованиями.
Для изменения местоположения панели
Чтобы вернуть панель в положение по умолчанию
Чтобы скрыть панель

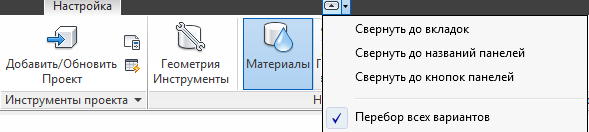

Чтобы минимизировать Ленту
Имеется три режима минимизации Ленты: вкладки, названия панелей и кнопки панелей.
На ленте четыре отдельные вкладки Каждый служит для определенной цели, и все используются на протяжении процесса моделирования. Ниже приводится краткое описание элементов управления на каждой вкладке ленты:

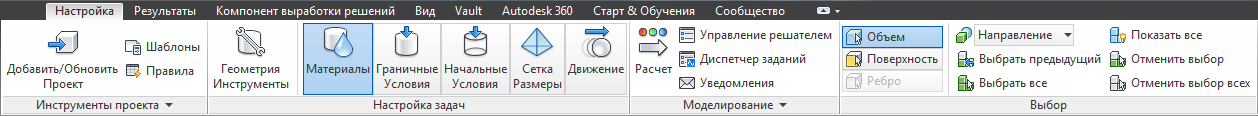

Используйте вкладку "Настройка", чтобы определить и запустить моделирование модели:
Использовать вкладку "Результаты" для визуализации и извлечения результатов данных:
Используйте Обзор , чтобы извлекать информацию о текущем сценарии.

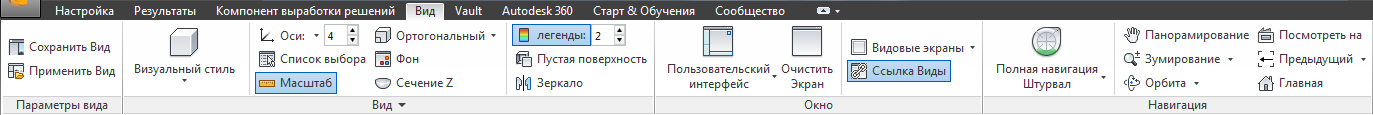

Используйте вкладку "Вид" для управления внешним видом модели и для адаптации интерфейса пользователя:

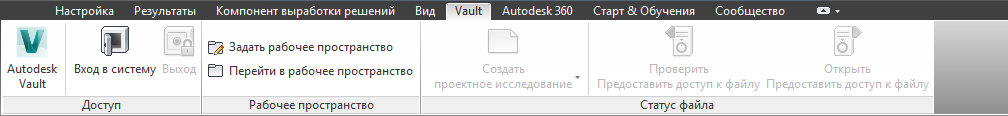

Используйте хранилице Vault для хранения и управления данными Autodesk® CFD в Autodesk Vault

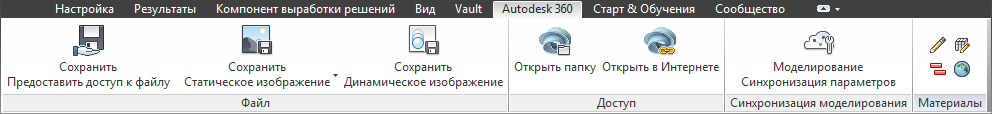

Используйте Autodesk 360 для синхронизации изображений результатов и файлов установки Autodesk® CFD в папку документов Autodesk 360.

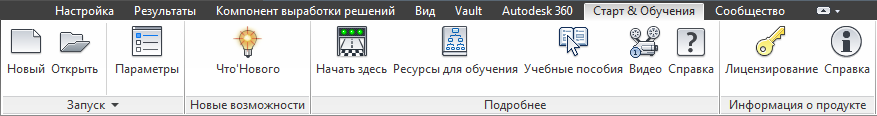

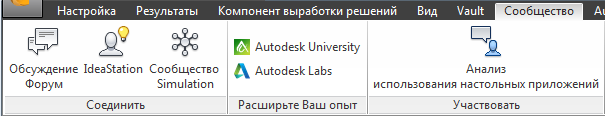

Используйте вкладку "Старт & Обучения", чтобы создать или открыть проект исследования и изучить справочные ресурсы:
Элементы управления в Настройки > Настройки задач и Результаты > Результаты задач ссылаются на конкретные режимы задач, которые являются основными шагами в процессе Autodesk® CFD. Несколько часто используемых элементов управления, связанных с активной задачей, размещаются в дополнительную контекстную панель на правой стороне Ленты.

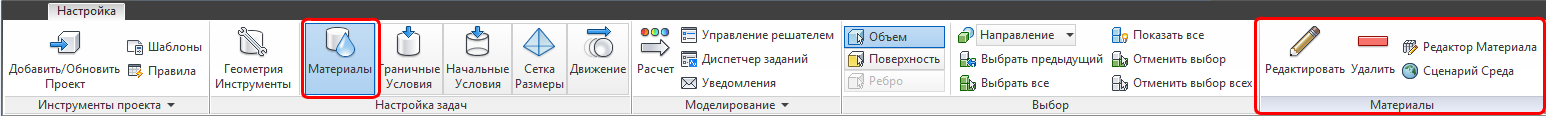

Например, когда активна задача Материалы, на вкладке Настройка появляется контекстная панель Материалы:

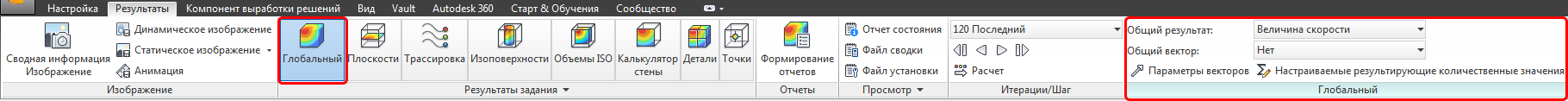

Когда активна задача Глобальный, на вкладке Результаты, появляется контекстная панель Глобальный:
Активная контекстная панель доступна, когда вкладки Вид и Начало работы, также будут выбраны. Это обеспечивает непрерывный доступ к основным элементам управления после выхода из вкладки Настройка или Результаты.

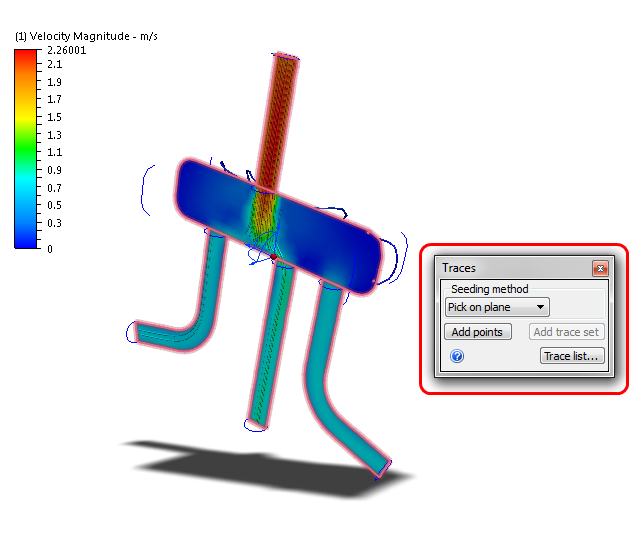

Контекстная панель инструментов обеспечивает удобный доступ к часто используемым функциям, относящимся к текущей задаче. Чтобы открыть контекстную панель инструментов, щелкните левой кнопкой мыши.
Настройка задач (за исключением сетки )
Задача "Создание сетки"
Задача "Плоскость" (в "Результаты")

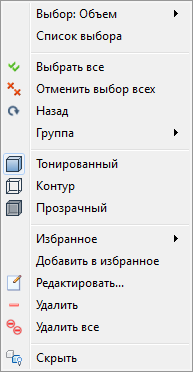

Контекстное меню обычно содержит наиболее часто используемые элементы управления в контексте текущего задания. Они обеспечивают удобный доступ к командам без отрыва от модели.
Для каждой настройки задачи, используйте контекстное меню для изменения типа выбора, выберите и отмените выбор элементов, и откройте соответствующее диалоговое окно "Быстрое редактирование". Кроме того, доступны команды, относящиеся к текущей задаче.
Щелкните правой кнопкой мыши около модели.
Щелкните правой кнопкой мыши на детали (Задача "Материалы")

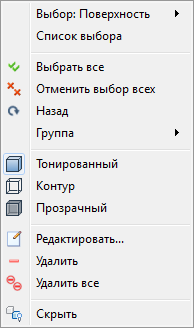

Щелкните правой кнопкой мыши на детали (Задача "Граничные условия")

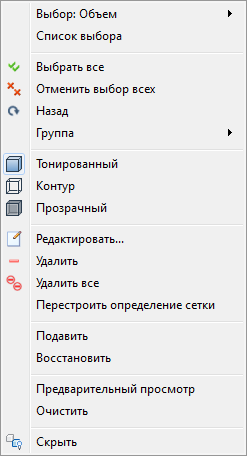

Щелкните правой кнопкой мыши на детали (Задание "Сетка")
На каждом "Задании результатов", используйте контекстное меню, чтобы изменить внешний вид модели, детали или результаты объекта.

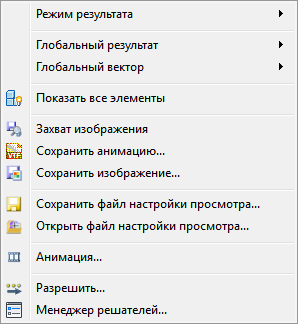

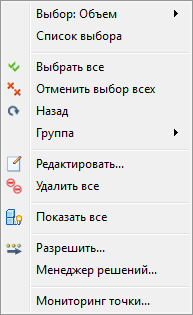

Щеклните правой кнопкой мыши около модели.

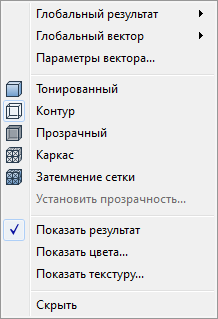

Щелкните правой кнопкой мыши на детали

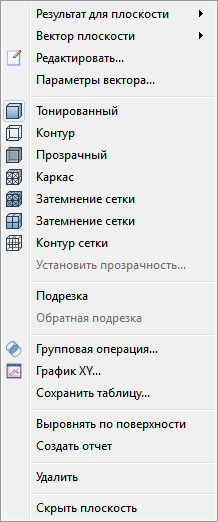

Щелкните правой кнопкой мыши на плоскости или ISO поверхности (при каждой плоскости или ISO поверхности задача активна)

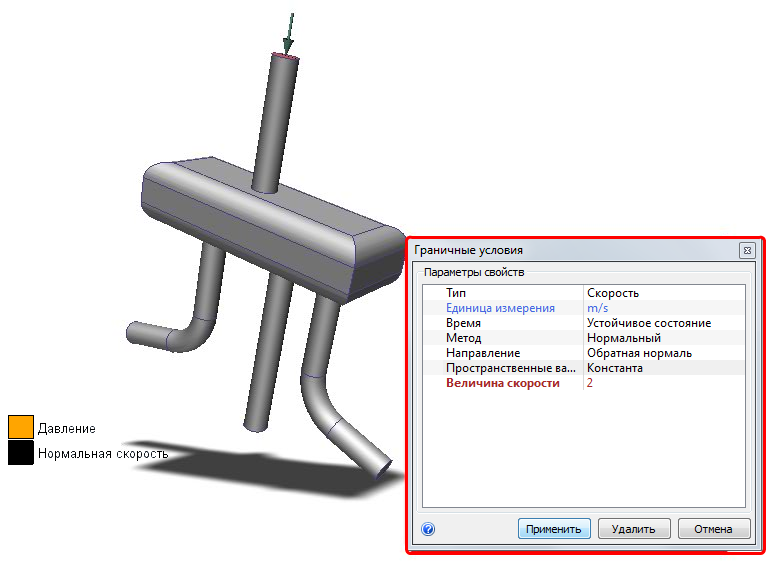

Диалоговое окно "Быстрое редактирование" является основным инструментом для указания параметров и значений для модели и извлечения результата. Каждая задача имеет уникальное диалоговое окно "Быстрое редактирование", которое содержит поля для конкретных задач. Они являются важнейшим элементом рабочего процесса Autodesk® CFD.
Доступны несколько способов открытия диалоговых окон быстрого редактирования:
Используйте Меню для управления файлами, изменения настроек, а также для доступа к последнему сохраненному проектному исследованию Щелкните по круглому значку в верхнем левом углу, чтобы открыть Меню приложения.
Панель быстрого доступа находится рядом с Меню приложения (в левом верхнем углу). Это удобное расположение для часто используемых элементов. По умолчанию, инструменты отображаются на панели инструментов быстрого доступа:
При желании, чтобы узнать больше о панели быстрого доступа ...
Используйте Инфоцентр для входа в Autodesk Network и доступа к Центру Подписки.

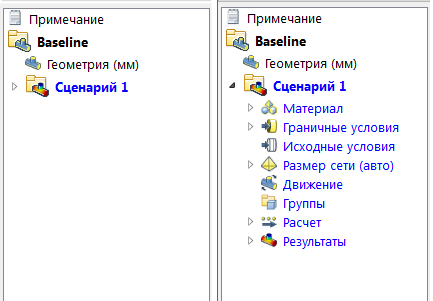

Проектное исследование "Балка" является полностью интерактивным инструментом для определения и управления всеми аспектами процессов Autodesk® CFD. Проектное исследование "Балка" представляется иерархической структурой процессов Autodesk® CFD из трех основных уровней: исследование проекта, проектирование и сценарий.
Каждое проектное исследование включает по крайней мере одно проектирование (с CAD геометрией) и каждое проектирование включает по крайней мере один сценарий (библиотека материалов, граничные условия и настройки сети, а также связанные результаты расчетов). Проекты отображаются шрифтом черного цвета, а сценарии отображаются в шрифтом синего цвета. Установки заданий и результатов отображаются тонкими синими буквами в каждом сценарии. Управление анализом из этого окна.
При необходимости, нажмите здесь, чтобы узнать больше о каждой ветви панели исследования проекта...
Компонент выработки решений — удобная мощная среда для сравнения проектных вариантов. Используйте его для идентификации проекта, удовлетворяющего вашим целям проекта. Центр решений является ключевой частью результатов процесса визуализации.
При необходимости, нажмите здесь, чтобы узнать больше о Центре решений...

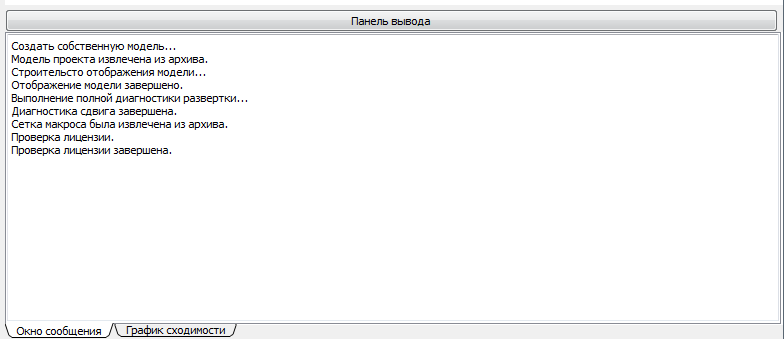

В случае необходимости, сверните область вывода:
Чтобы развернуть область вывода:

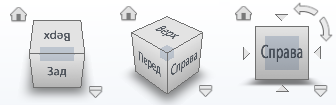

Autodesk® ViewCube® — это интерактивный инструмент для управления ориентацией модели. Он позволяет удобно задавать стандартный (декартовый) и изометрический вид модели. Инструмент "Видовой куб" дает визуальное представление о текущей точке обзора модели в соответствии с изменением вида.
ViewCube можно использовать для быстрой ориентации модели в любой из 26 предустановленных ориентаций, для поворота модели относительно декартовых осей координат и возврата к ориентации модели по умолчанию.
По умолчанию, Видовой Куб отображается в одном из углов графического окна в неактивном состоянии. При наведении курсора видовой куб становится активным.
Для ориентации модели переключитесь на один из стандартных видов, поверните текущий вид или выберите исходный вид модели.
Также можно настроить ViewCube согласно вашим требованиям.
Список выбора отображает элементы, выбранные в "Настройки задач". Это особенно полезно для точного знания, какие элементы выбраны.
В результатах задач плоскостей и Iso поверхностей, список выбора отображает список существующих плоскостей или Iso поверхностей, соответственно. В "Калькуляторе препятствия", деталей и результатов точек задач, используйте "Список выбора", чтобы взаимодействовать с элементами управления текущего задания.
Чтобы управлять отображением списка выбора, щелкните переключатель в Панели быстрого доступа:
Значения отображаются в строке состояния, расположенной в левом нижнем углу:
Панель навигации представляет собой набор инструментов для управления ориентацией модели и видом. Она не закреплена и располагается поверх и вдоль одной части графического окна. Для активации действия навигации, щелкните по кнопке на панели. Некоторые кнопки имеют дополнительные инструменты в подменю. Для доступа к ним, нажмите маленькую стрелку под кнопкой.
Теперь, после обзора пользовательского интерфейса Autodesk® CFD , рекомендуется изучить как части взаимодействуют друг с другом и образуют рабочий процесс Autodesk® CFD. В следующих разделах этого учебного курса рассматриваются более подробно представленные ниже задачи. Сейчас важно понять типовой рабочий процесс.
Все настройки задач следуют аналогичному процессу. Существует несколько способов навигации по модели. Вы можете использовать метод, который является наиболее удобным.

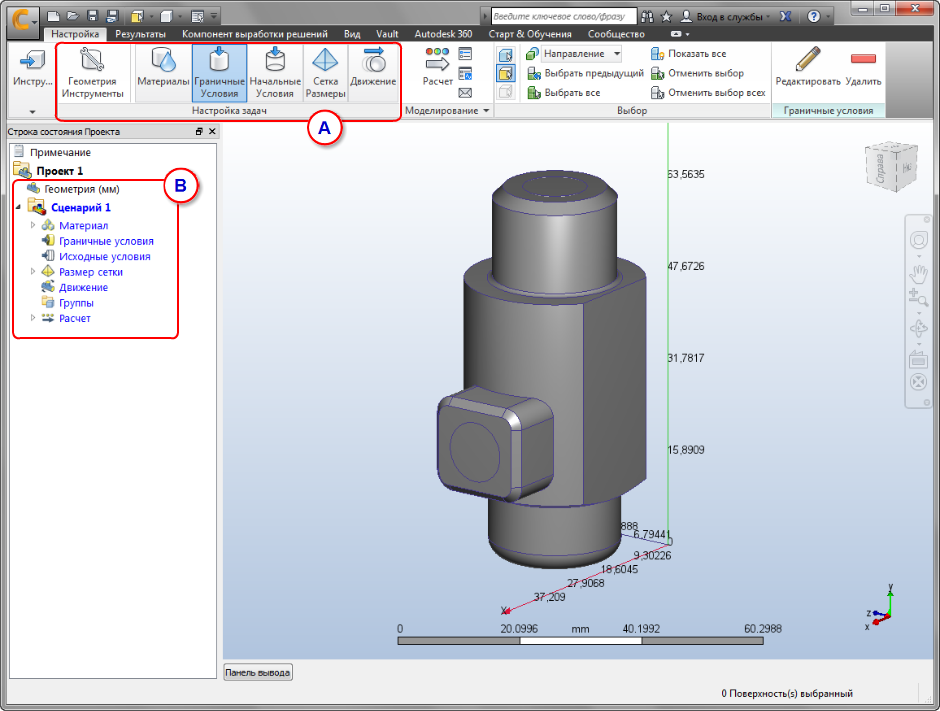

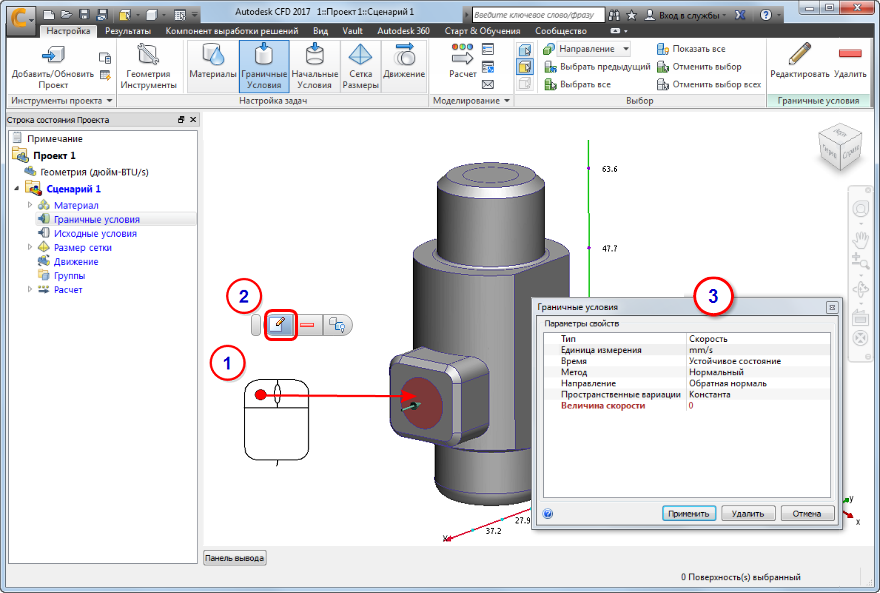

Для начала выберите задачу из любой вкладки: Параметры (A) или из панели исследования проекта (B):
Чтобы выбрать и определить параметры с помощью ленты:

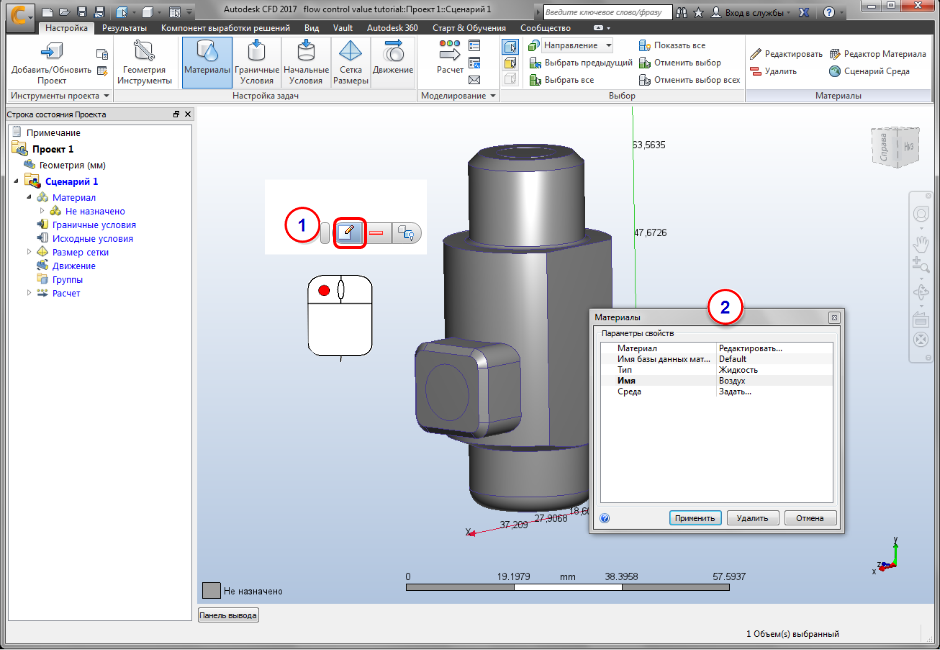

Чтобы выбрать и определить вблизи модели:

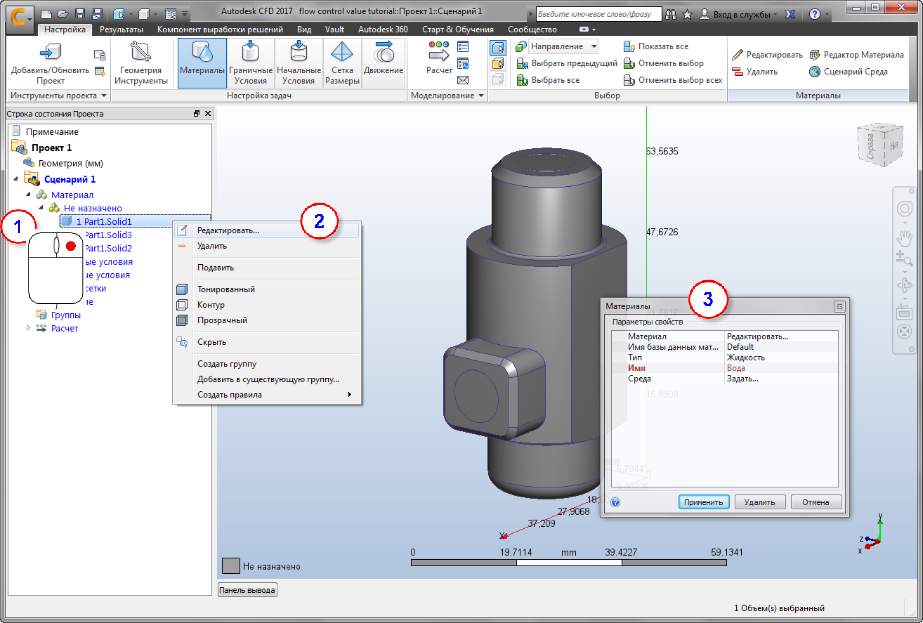

Чтобы выбрать и редактировать из панели проекта исследования:

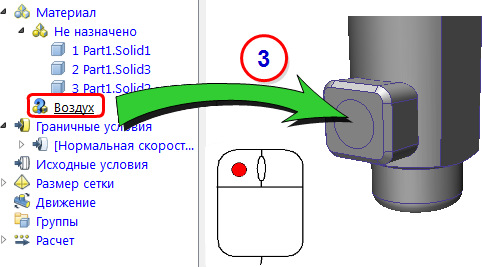

Чтобы определить и назначить:
