Упражнение 16

Назад: глава 22 | Далее: упражнение 17

Это упражнение показывает как использовать проведенный анализ, чтобы быстро и легко исследовать изменения в вашем проекте.

Прим.: Для улучшения охлаждения областей перекрытия, мы исследуем изменения в конструкции воздуховода. Это требует изменения модели САПР, поэтому мы начнем с создания копии проекта.

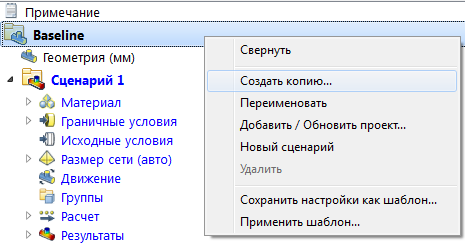

1. Щелкните правой кнопкой мыши на базовой линии конструкции в проектном исследовании балки и выберите команду Создать копию ...

2. Введите имя “Floor Registers Active “, чтобы создать копию проекта. Нажмите ОК.

3. Включите функции, которые позволяют воздуху проходить к передним и задним заслонкам перекрытия в модели САПР. В консоли, активируйте следующие элементы:

• Rear_Floor_Active
• Front_Floor_Active

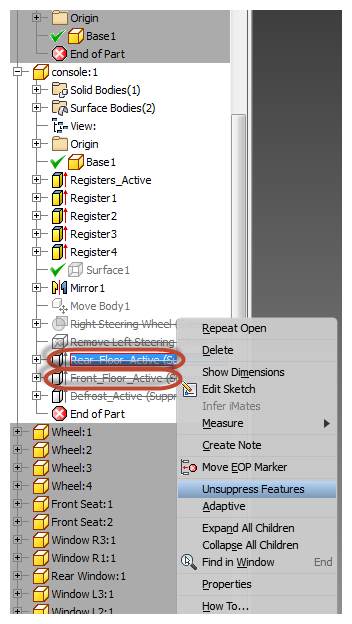

Autodesk® Inventor

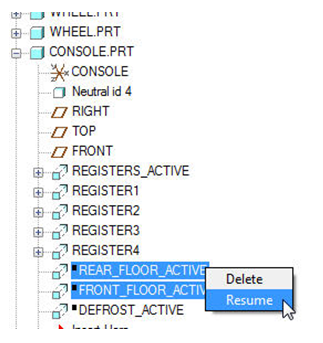

PTC Creo или Pro/Engineer

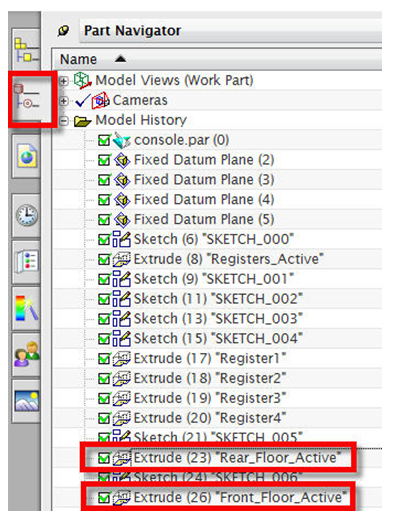

UG NX

Создайте консольную деталь в качестве рабочего элемента и активируйте элемент "Навигатор". Установите флажок для включения каждого элемента.

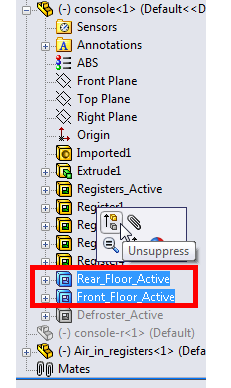

SolidWorks

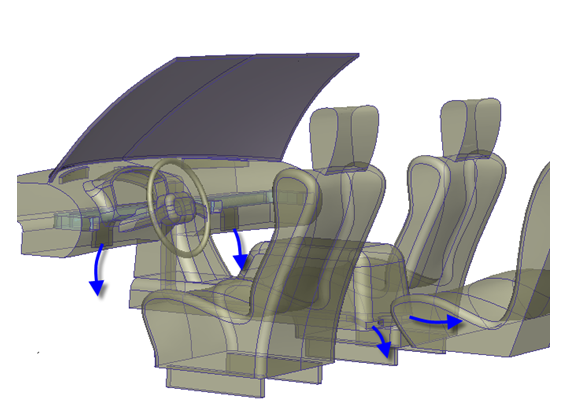

Прим.: Целью этого изменения проекта является устранение вышсоких температура перекрытия. Мы надеемся этого добиться путем добавления заслонок для обеспечения подвода холодного воздуха к передним и задним областям перекрытия.

4. Запустите Autodesk® CFD и обновите скопированный проект с новой геометрией САПР:

Для запуска из САПР...

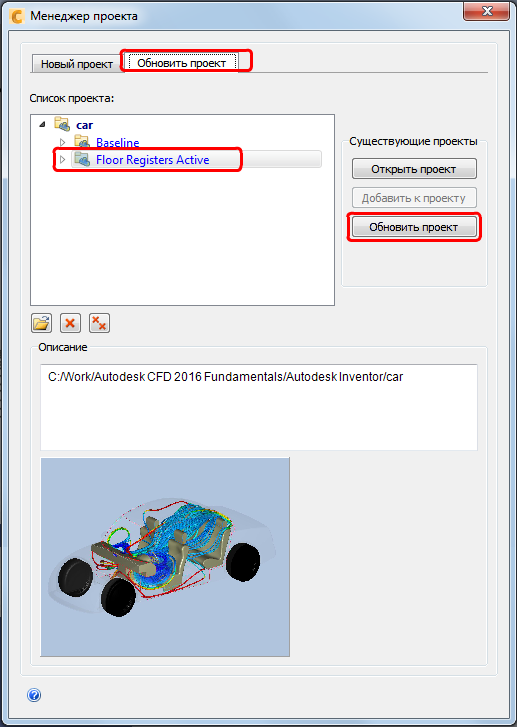

1. В менеджере проекта, нажмите кнопку " Обновить проектное исследование".
2. Разверните коллекцию проекта исследования Автомобиль.
3. Выберите проектFloor Registers Active.
4. Нажмите Обновить проект.

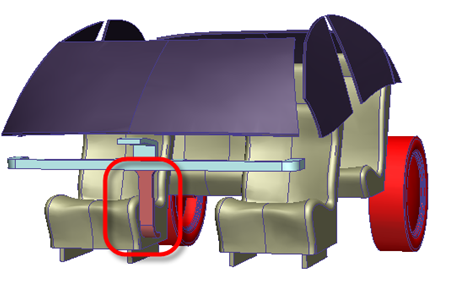

5. В пректном исследовании бруска, обратите внимание, что потеряно положение материала Атмосферы. Щелкните правой кнопкой мыши на нем и выберите Удалить.

Прим.: Почему? В базовой конфигурации Autodesk® CFD генерируются три отдельные воздушные емкости (основной объем в кабине, на входе и отдельный объем в консоли). Когда мы добавили задние заслонки перекрытия, третье изолированное отделение стало частью основной кабины, а материал воздуха этой части не мог быть назначен. Поэтому он считается "потерянным", и должен быть удален прежде чем мы сможем запустить этот проект.

Важное замечание: Прежде чем продолжить, вы должны проверить параметры модели, чтобы убедиться в том, что они отображаются в правильном месте. Следует проверить материал и граничные условия и исправить любые параметры, которые назначены неверно на детали или поверхности.

6. Щелкните правой кнопкой мыши около модели и выберите "Расчет"...

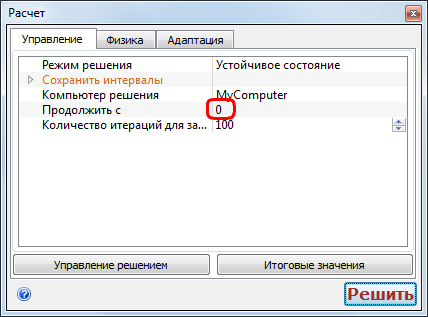

7. Установите Продолжить от 0 и нажмите Решить.

8. В ответ на запрос, требуется ли удалять все результаты после нулевого повторения и продолжить, нажмите "Да".

Прим.: Моделирование займет около 20 минут, однако время может варьироваться в зависимости от мощности компьютера.

Прим.: По завершении моделирования график сходится, и появляется следующее сообщение: "Анализ успешно завершен".

Конец упражнения
