Первый необходимый шаг в любом проекте исследования Autodesk® CFD заключается в определении материалов компонентов в проекте. В этой главе представлена следующая информация:
- Как назначить материалы.
- Как задать свойства материалу и создать новые материалы.
- Как определить, как и когда изменяются свойства материала.
- Как и когда следует использовать материальные устройства.
- Как использовать установленную Библиотеку материалов и управлять пользовательскими базами материалов.
Материалы - это физические вещества, и являются основой для анализа Autodesk® CFD. Существуют два разных типа материалов, доступных в анализе: жидкости и твердые тела.
Устройства представляют собой модели физических устройств и включают внутренние вентиляторы, центробежные вентиляторы, сопротивления, обратные клапаны, вращающие области, печатные платы, светодиоды, компактные тепловые модели, термоэлектрические кулеры, теплообменники и радиаторы.
Материалы и устройства назначаются и создаются с использованием одних и тех же процедур и диалоговых окон.
Использование материалов
Настройки материала по умолчанию: "Не назначено"
По умолчанию настройки материала для каждой детали в новом сценарий "Не назначены". Это не допустимый параметр материала для анализа, так как должен быть назначен материал всем деталям до запуска.
Цель этого является то, чтобы сделать это очевидным, если назначение материала теряется после обновления геометрии конструкции. Кроме того, назначение материалов с правилами на деталях упрощается, потому что понятно, какие детали имеют материалов, а какие нет.
Прежде чем можно будет запустить сценарий, материалы должны быть назначены для всех деталей. Ошибка появляется, если не назначена одна или несколько деталей при запуске анализа.

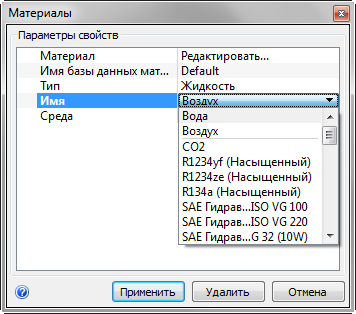

Чтобы назначить материал с помощью диалогового окна "Быстрое редактирование"
- Откройте диалоговое окно "Быстрое редактирование материала" (четыре способа):
- Щелкните левой кнопкой мыши на детали, и щелкните значок "Редактировать" в контекстной панели инструментов.

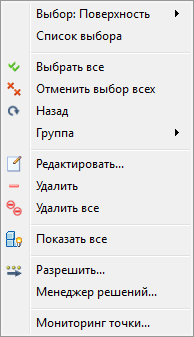

- Щелкните правой кнопкой мыши на детали и выберите Редактировать.

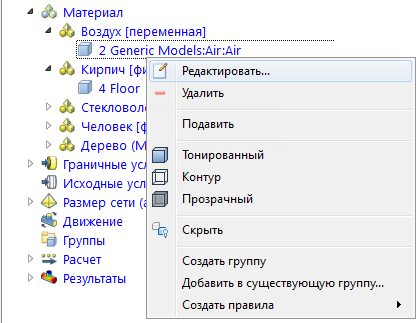

- Щелкните правой кнопкой мыши на имени детали в ветке проекта исследования "Материалы", и выберите Редактировать.
- Нажмите Редактировать на контекстной панели Материалы.
- Выберите одну или несколько деталей.
- Выберите базу данных материалов из меню Имя БД материала.
- Выберите тип в меню Тип.
- Выберите материал из меню Имя.
- Нажмите кнопку Применить.
Часто используемые материалы (Избранное)...
Избранное - это материалы, используемые в большинстве (или всех) сценариев. Они доступны в контекстном меню, и не требуют диалогового окна "Быстрое редактирование материала".
Чтобы добавить в "Избранное"
Если материал назначается детали, просто щелкните правой кнопкой мыши на детали и выберите "Сделать избранным".
Для того, чтобы назначить неприсвоенный материал как "Избранное".
- Откройте "Редактор материалов". (Выберите Редактор материалов из контекстной панели Материалы.)
- Нажмите кнопку Список.
- Щелкните правой кнопкой мыши на материале и выберите Добавить в "Избранное".
Этот символ,
, отображается в списке материалов "Избранное".
Чтобы назначить "Избранное"
- Щелкните правой кнопкой мыши на детали.
- Щелкните Избранное, и выберите материал.
Чтобы создать материал на основе существующего материала
По умолчанию база данных материалов содержит по крайней мере один экземпляр каждого типа материала. Удобный способ создания нового материала заключается в использовании материала По умолчанию в качестве примера. Так как эти материалы доступны только для чтения, с помощью редактора материалов можно скопировать оригинал в пользовательской базе данных, и изменить его.
- Чтобы открыть "Редактор материалов", нажмите Редактировать... на строке диалогового окна "Быстрое редактирование" Материал. (Можно также нажать кнопку "Редактор материалов"; на панели "Материалы";.)
- Нажмите кнопку Список.
- Найдите материал в списке слева и щелкните по нему.
- На вкладке "Свойства" выберите базу данных из меню Сохранить в базе данных .
- Измените свойства так, как считаете нужным, и, при необходимости, укажите новое имя.
- При необходимости, нажмите Сохранить.
- Нажмите ОК. Диалоговое окно "Быстрое редактирование" отображает материал.
Чтобы задать материал окружающей среде или изменить значения свойств (естественная конвекциа, сжимаемость и т. д.).
По умолчанию база данных материалов содержит хотя бы одну версию для каждого материала. Большинство определены свойствами переменной.
При назначении материала, укажите, что он Фиксированный или Переменный, а затем определите условия работы сценария. Свойства материала в этих условиях вычисляются, и либо поддерживаются постоянно, или используются первоначально и различные.
Чтобы задать фиксированные или переменные
Многие материалы в "Базе данных материалов по умолчанию" определены с изменяющимися свойствами. Чтобы указать, если они являются постоянными или изменяются в сценарии:
- Нажмите Задать... на строке диалогового окна "Быстрое редактирование" Окружающая среда.
(В качестве альтернативы, щелкните правой кнопкой мыши на материале в панели исследования проекта, а затем выберите ссылку "Редактировать материал окружающей среды"...)
- Выберите Фиксированные или Переменные.
- Выберите Фиксированный для расчета свойств в указанной среде и держите их постоянными.
- Чтобы задать конкретное значение для свойства, которое определяется как изменение, скопируйте материал для пользовательскую базу данных, измените свойство для константы, и укажите значение.
- Выберите Переменная, чтобы варьировать свойствами, определенными в материале. Сделайте это для естественной конвекции и сжимаемого анализа.
- Только свойства, определенные с помощью переменного метода, меняются.
- Это диалоговое окно не доступно для материалов, определенных только с постоянными свойствами.
- Выберите Фиксированный для расчета свойств в указанной среде и держите их постоянными.
Положение материала (фиксированное или переменное) отображается рядом с именем материала на панели исследования проекта. Это позволяет легко узнать, если правильно выбрана вариабельность для данного типа анализа. Обратите внимание, что параметр исправлен по умолчанию.
При необходимости, чтобы узнать больше о свойствах движимой окружающей среды...
Дополнительные сведения об устройствах
Устройств являются эффективным способом использования простых геометрических объектов для представления сложных деталей или сборок. Они влияют на поток так же, как и физический компонент, но меньшим размером сетки и сложностью. Результат представляет собой быстрый и эффективный процесс анализа.
В большинстве приложений, это очевидно, если необходимо использовать жидкости и материалы. Поскольку материальные устройства приближения физических объектов, мы думали, чтобы было бы полезно обеспечить "отображение" между устройствами материала Autodesk® CFD и физическими объектами, основанные на типе приложения.
Приложения электроники и освещения...
|
Используйте этот тип устройства... |
... для отображения этих физических объектов: |
|
перегородки из листового металла, тепловой слои и контактные сопротивления |
|
|
перфорированные пластины и фильтрация носителей |
|
|
осевые вентиляторы в системе |
|
|
центробежные вентиляторы и вентиляторы в системе |
|
|
интегральные схемы |
|
|
пользовательские печатные платы |
|
|
Модули Пельтье, электрические "тепловые насосы" |
|
| Светодиод |
Светодиоды в системах освещения |
|
блок обработки воздуха или единицы измерения ОВК (отопление, вентиляция и кондиционирование) для электронного шкафа, холодная пластина для электронного модуля |
|
|
различные типы устройст теплоотвода, включая контакное ребро и прямое ребро |
Турбомашинные приложения...
|
Используйте этот тип устройства... |
...для отображения этих физических объектов: |
|
поверните такие устройства, как насосы, компрессоры и турбины |
Приложения внутреннего потока...
|
Используйте этот тип устройства... |
...для отображения этих физических объектов: |
|
перегородки из листового металла, тепловой слои и контактные сопротивления |
|
|
перфорированные пластины и фильтрация носителей |
|
|
осевые вентиляторы в системе |
|
|
центробежные вентиляторы и вентиляторы в системе |
Для более подробной информации об этих устройствах, следуйте по ссылкам в конце этой главы.
О базе данных материалов
Базы данных материалов позволяют эффективно организовывать и искать данные материала. Они являются ценным инструментом для организации, обмена, сохранения и стандартизации данных материалов в рамках проектов и между несколькими пользователями.
Используйте установленную и пользовательские базы данных для организации и совместного использования материалов...
Установленная база данных материалов
- Установленная база данных материалов называется "По умолчанию"
- Он содержит обширную библиотеку жидкостей, твердых тел, вентиляторов, LED устройств и, по крайней мере, по одному примеру других (включая CTM, TEC, PCB и сопротивления).
- Материалы в этой базе данных не могут быть изменены, но они могут быть скопированы в пользовательскую базу данных и модифицированы.
Пользовательские базы данных материалов
- Пользовательские базы данных эффективны для организации материалов проекта или для быстрого доступа к ним.
- Пользовательская база данных, которая называется Мои материалы включена в установку.
- Можно легко создать дополнительную базу данных.
Быстрый обзор с использованием базы данных материалов...
Чтобы создать и управлять базами данных
Чтобы открыть "Редактор материалов", нажмите "Редактор материалов" из контекстной панели "Материалы".
Нажмите вкладку "Базы данных".
- Чтобы создать новую базу данных, нажмите кнопку Создать...
- Чтобы импортировать базу данных от другого пользователя, нажмите кнопку Добавить....
- Чтобы копировать базу данных, выберите ее и нажмите Копировать.
Чтобы выбрать базу данных:
Часто бывает необходимо выбрать базу данных при назначении и создании материалов. Существует несколько способов сделать это в редакторе материалов:
- Выберите из списка Имя БД материала.
- Откройте область Список, и выберите из списка. Для создания нового материала в базе данных, щелкните правой кнопкой мыши и выберите Новый материал.
- На вкладке "Свойства", выберите из списка Сохранить в базе данных. Эта команда выполняет копирование материалов в выбранную базу данных.
При назначении материала, выберите базу данных непосредственно из диалогового окна "Быстрое редактирование материала" на строке Имя материала БД.
При необходимости, нажмите здесь, чтобы узнать больше о базе данных материалов...
Свойства материалов и устройств
В этой главе основное внимание уделяется информации об использовании материалов. Каждый тип материала, фактически составлен из нескольких свойств. Эта информация достаточно подробна, поэтому, чтобы узнать подробности, пожалуйста, ознакомьтесь с этими разделами справочной системы:
