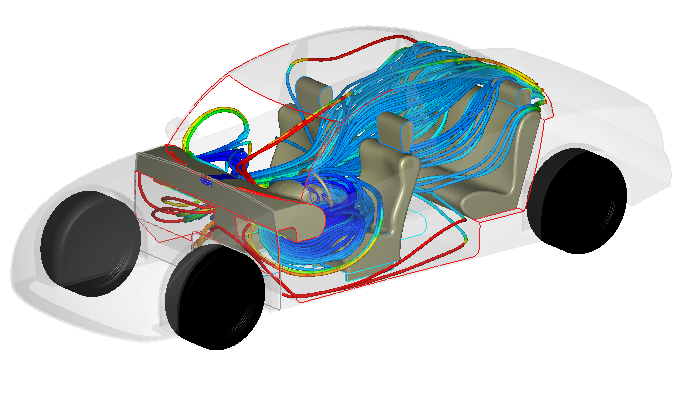

Это упражнение обучит, как использовать Autodesk® CFD для создания изображений и видов, которые эффективно демонстрируют производительность ваших изделий.
1. Щелкните правой кнопкой мыши у модели, выберите Открыть параметры вида.... Выберите файл с именем traces.xvs.
2. Отобразите внутренние компоненты:
- В панели проекта исследования, разверните ветку Результаты, и под-веткуМатериалы.
- Разверните ветку Внутренний.
- Установите флажки для деталей в разделе ветки Внутренний:
3. Отображение внутренних компонентов в виде тонированных объектов:
- Удерживайте нажатой клавишу Ctrl, и щелкните левой кнопкой мыши на детали в разделе ветки Внутренний.

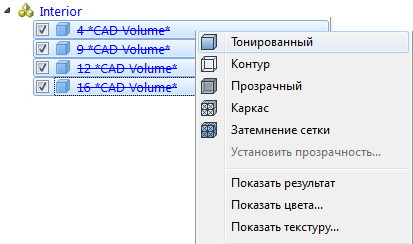

- Щелкните правой кнопкой мыши на выбранных названиях детали, и выберите пункт Тонированный.
4. Отображение шин, как "Тонированный":
- Разверните ветку Кремнистая резина, и установите флажок рядом с каждой деталью в этой ветке.

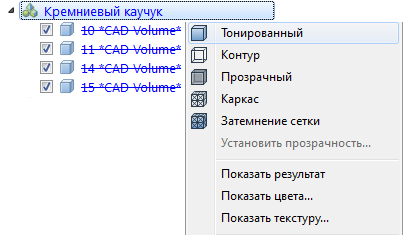

- Щелкните правой кнопкой мыши на названии материала Силиконовая резина и выберите Тонированный.
5. Щелкните правой кнопкой мыши на ветке Кремнистая резина и выберите Отобразить цвета...
6. Выберите Черный на палитре и выберите ОК.
7. Чтобы тонировать кузов автомобиля, установите флажок рядом с деталью Кузов автомобился под категорией Сталь в ветке Результаты > Материал. Щелкните правой кнопкой мыши на выбранном названии детали и выберите пункт Тонированный.
8. В графическом окне, щелкните правой кнопкой мыши на кузове автомобиля, и выберите Прозрачный.
9. Щелкните правой кнопкой мыши на кузове автомобиля еще раз и выберите Задать прозрачность... Отрегулируйте ползунок, чтобы было приблизительно 90% и нажмите кнопку ОК.
10. Чтобы сохранить это изображение для сравнения различных проектов, щелкните правой кнопкой мыши около модели и выберите Захватить сводное изображение.
Конец упражнения
