Центр решений — это среда для сравнения проектных альтернатив. С его помощью можно определить дизайн, удовлетворяющий цели вашего проекта путем выполнения следующих задач:
- Извлеките определенные значения результатов
- Сравните результаты из нескольких сценариев
Визуализация объектов, таких как результаты деталей, результаты плоскостей, результаты точек и XY-графики формируют основу Центра решений. Создайте объект по одному сценарию, определите его как объект "Сводка", а Центр решений вычислит результаты по каждому сценарию в Исследовании.
Чтобы открыть Центр решений, нажмите вкладку Центр решений.

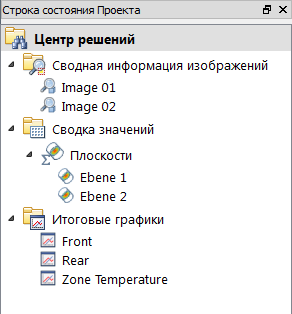

Используйте Центр решений, чтобы управлять всеми сводными элементами:
Существует три основных компонента Центра решений:
Визуальный
Используйте "Центр просмотра проекта", чтобы визуально сравнить результаты из нескольких сценариев. Это мощный инструмент для сравнения потока и тепловых характеристик двух или более сценариев в исследовании проекта.
Чтобы сравнить визуальные данные по нескольким сценариям, создайте вид, щелкните правой кнопкой мыши и выберите Захватить сводное изображение.
Табличный
Используйте критическое значение для сравнения результатов одного и нескольких сценариев.
Существует три типа критических значений. Каждый основан на другом типе "Сводка объекта". Все ответы на типовые вопросы, например "Какова максимальная температура?", "Какой проект создает наименьшее падение давления?", "Превышает ли предел проекта скорость в точке вблизи критического компонента?"
Графический
Сравните результаты путем наложения данных графика XY из нескольких сценариев на одном графике.
Используйте итоговые графики для ответа на такие вопросы, как например: "Как изменяется давление в зависимости от канала потока, как изменяется проект?" и "Каким образом температурный градиент реагирует на изменения проекта?"
Отображение Центра решений по проекту исследования
Используйте Центр решений, чтобы сравнить ключевые критерии эффективности и изображения из сценариев в рамках исследования проекта.
Элементы, хранящиеся в Центре решений преобразуются во всех сценариях в исследовании проекта.
- Чтобы убедиться в том, что элемент является текущим, щелкните по нему правой кнопкой мыши и выберите Обновить. Элементы, которые не синхронизированы с текущими результатами, отмечены символом предупреждения, и должны быть обновлены:
- Для обновления всех элементов в Центре решений, щелкните правой кнопкой мыши на Центре решений и выберите Обновить все.
