Это упражнение показывает как использовать центр Решений для организации и просмотра изображений с критическими результатами и данных для оценки пректа.

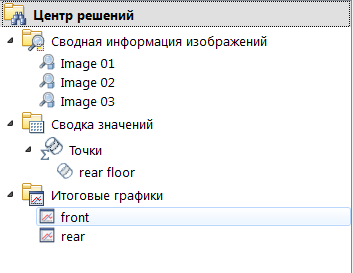

1. Чтобы начать, откройте Центр решений, нажав вкладку "Центр решений".
2. Чтобы обновить все сводные элементы, щелкните правой кнопкой мыши на Центре решений, и кликните Обновить все.

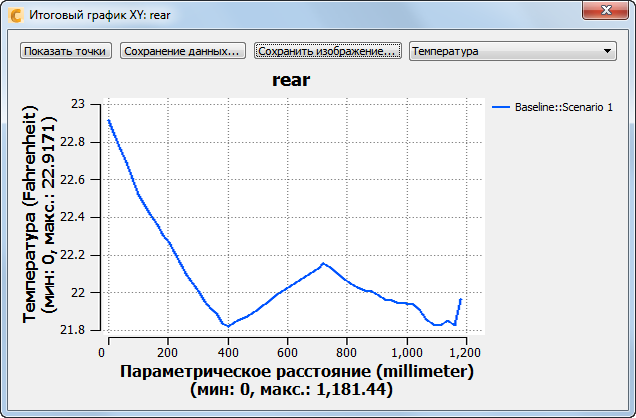

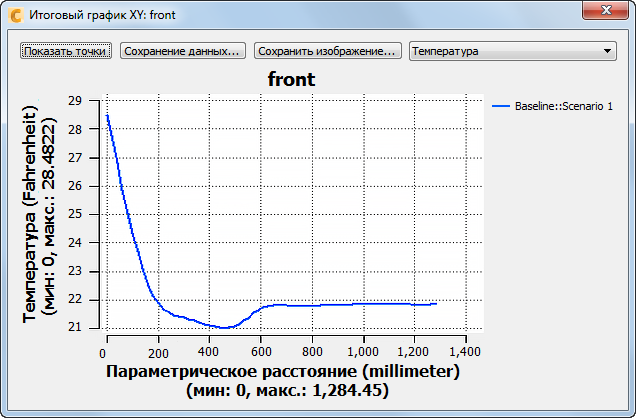

3. Чтобы построить график температуры для передних и задних пассажиров, щелкните на каждом графике XY в Центре решений:
- Температура передней части ног пассажира приблизительно на 6° C теплее, чем остальные части его тела.
- Распределение температуры с задней части пассажира является менее однородным, чем по передней части.
- Задняя чусть ног пассажира примерно на 1°C теплее, чем остальные части его тела.
- Пассажир со спины слегка теплее, чем спереди.
4. Закройте оба графика XY.

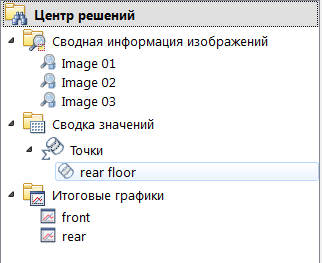

5. Щелкните левой кнопкой мыши на "Заднее перекрытие" для получения суммарной точки в Компоненте выработки решений:

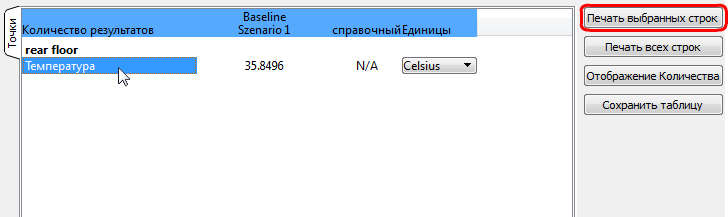

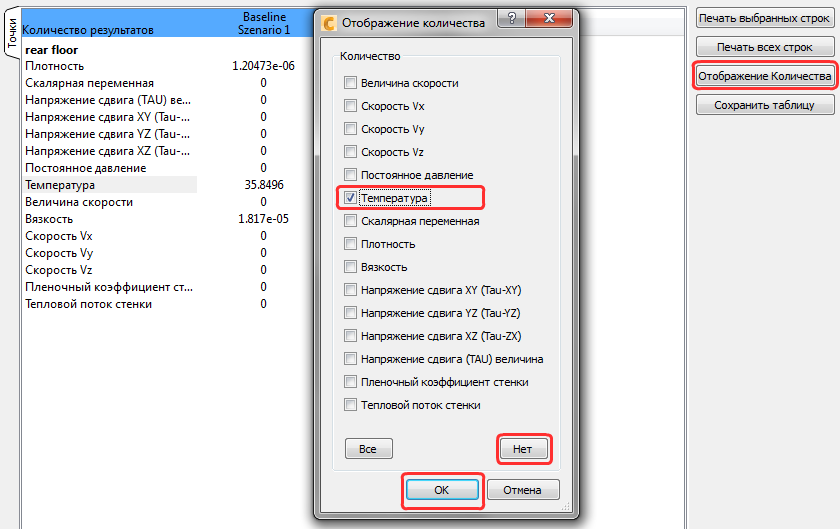

6. Чтобы просмотреть только результаты температуры в отчете, выберите Отобразить количество. В диалоговом окне "Отображение количества", нажмите Нет, а затем выберите Температура. Нажмите ОК.

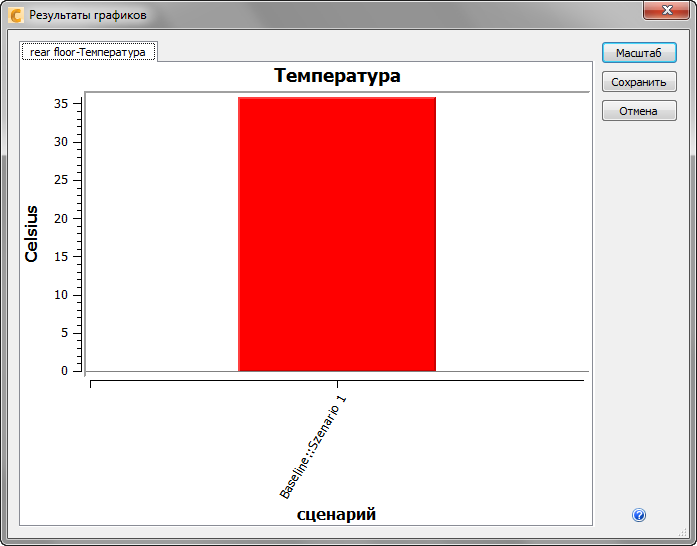

Щелкните строку "Температура" и кликните График выбранных строк:
7. Закройте диалоговое окно "График", нажав кнопку "Х" в правом верхнем углу диалогового окна.

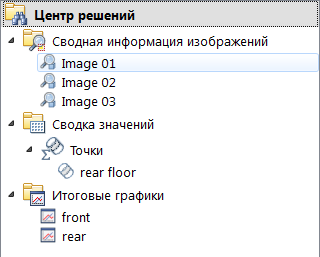

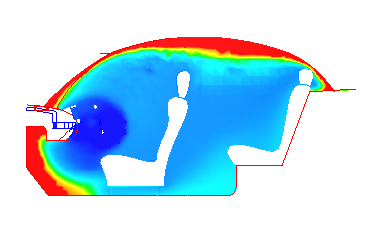

8. Чтобы отобразить сводные изображения, щелкните на каждой записи в списке Центра решений Сводные изображения:
9. Щелкните правой кнопкой мыши на изображении в Центре решений, и переименуйте изображений, как показано на рисунке:
- Изображение1 -- > "Разрезать места"
- Изображение2 -- > "Трассировки"
- Изображение 3 -- > Трассировки с автомобилем "
Выводы
Полученные результаты указывают на неравномерное распределение температуры и низкой производительности воздушного потока вблизи пола. Мы проанализируем варианты изменения конфигурации проекта, чтобы попытаться решить эти проблемы.
Следует помнить, что мы использовали Сводку изображений, Сводку графиков XY и некоторые дополнительные эффекты изображения для получения данного решения.
Конец упражнения
