Упражнение 6

Предыдущее: Глава 12 | Следующее: Глава 13

Этом упражнение обучает, как определить, что результаты проведенного анализа полностью готовы к оценке.

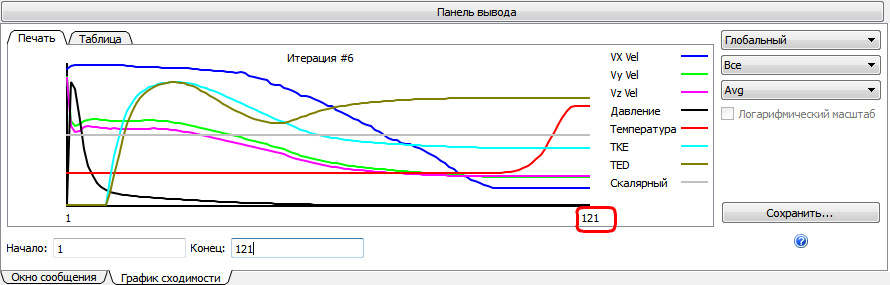

1. В Области вывода, нажмите вкладку График сходимости.

Прим.: Поскольку "Автоматическая принудительная конвекция" была включена, заданное количество итераций, 100, были проведены только как поток. Они сопровождались более 250 только тепловыми итерациями.

2. Чтобы определить, если тепловая сходимость была достигнута, установите флажок "Количество итераций". Если оно меньше, чем 350 (сумма указанного потока и максимальных тепловых итераций), затем была получена тепловая сходимость, и анализ автоматически остановлен.

Прим.: Перед остановкой общее количество итераций анализа завершается, и может незначительно отличаться от изображения выше в связи с небольшими изменениями в различных моделях CAD.

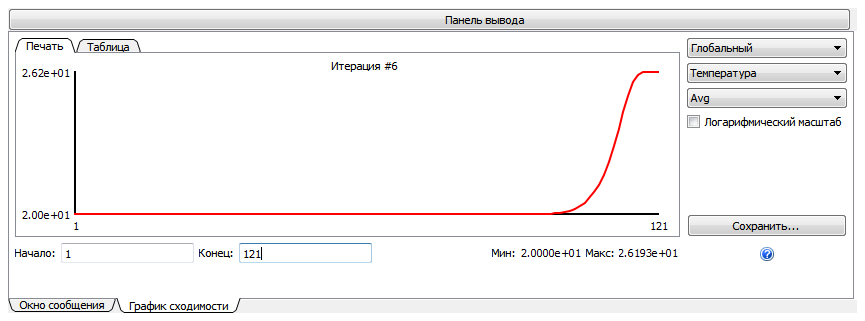

3. Для просмотра графика сходимости температуры, выберите Температура из меню "Результаты":

Прим.: Поскольку "Автоматическая принудительная конвекция" была включена, только решение потока было решено в течение первой части анализа. После того, как решение потока достигает заданного количества итераций (100), оно остановится и будет вычислено только тепловое решение. Поэтому температурная кривая является плоской для первых 100 итераций в графике выше.

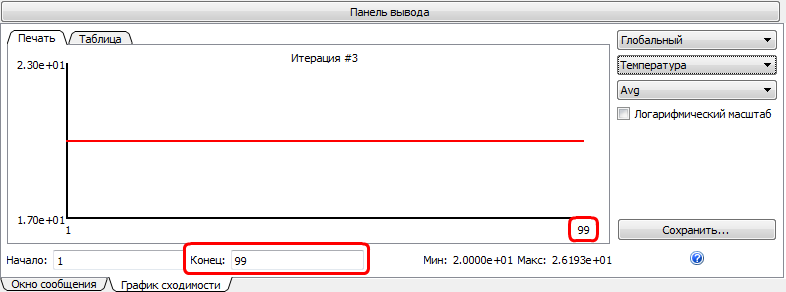

4. Для определения решения сходимости потока до достижения итерации 100, проверьте варианты температуры перед 100 итерациями. Измените конец: поле 99 и нажмите клавишу ENTER.

Прим.: Если температура начала изменяться до 100 итераций, то мы знаем, что решение потока достигнет сходимости до начала 100 итераций. В этом случае, этого не произошло.

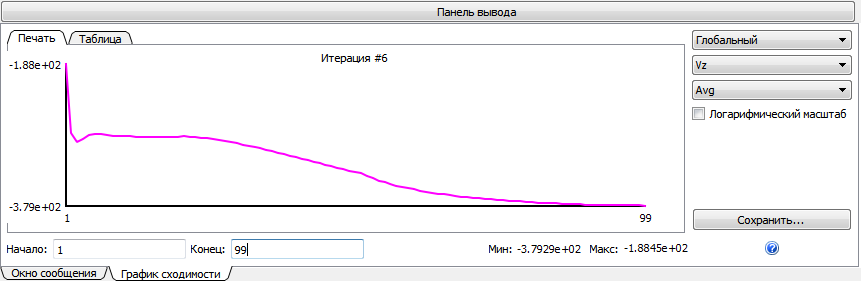

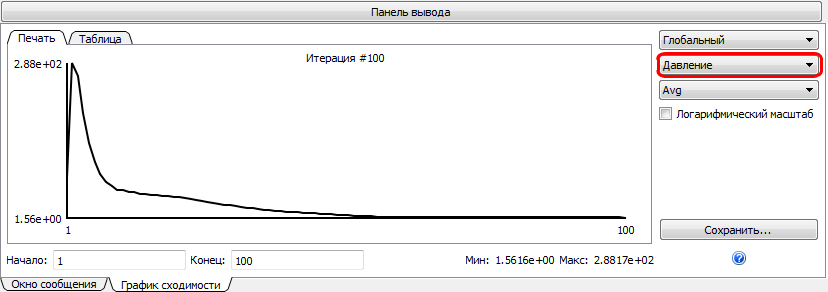

5. Чтобы проверить устойчивость решения потока, проверьте давление и скорость в направлении оси Z (основное направление потока), выбрав Давление, а затем Vz из меню "Результаты".

Вывод: Колебания давления являются минимальной и основным вариантом потока почти плоской, поэтому сходимость потока подходит для изучения тенденций.

Конец упражнения
