使用以下步骤可以按指定的特性设置创建新的独立柱。该工具中指定的样式提供了柱的造型。指定柱的插入点时，造型将沿着当前 UCS Z 轴的正值方向进行拉伸，拉伸截止高度由您指定的“起点偏移”、“终点偏移”和“逻辑长度”特性确定。

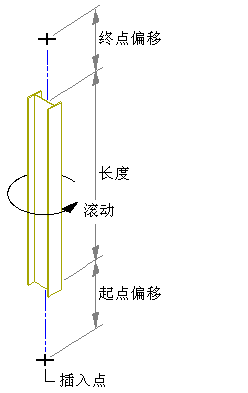

创建独立柱
可选择从柱的起点或终点偏移柱。
偏移柱
- 打开包含您要使用的结构柱工具的工具选项板，然后选择该工具。
您可能需要滚动选项板才能显示所需的工具。
注： 或者，也可以 依次单击
.
- 在“特性”选项板上的“常规”下，单击“样式”，然后选择一种结构柱样式。
- 为“限制空间”指定值：
如果希望... 则... 允许柱用作关联空间的边界对象 选择“是”。 禁止柱用作关联空间的边界对象 选择“否”。 使用柱样式的边界设置 选择“按样式”。 - 为“自动修剪”指定值：
如果希望... 则... 基于以逻辑方式与柱相连的任何其他结构杆件、其他建筑对象或线条自动修剪该柱的几何体 选择“是”。 禁止自动修剪柱几何体 选择“否”。 使用柱样式的修剪设置 选择“按样式”。 注： 此设置仅影响正在添加的结构杆件。无论“自动修剪”的设置如何，添加新结构杆件都不会改变现有结构杆件的几何体。 - 展开“尺寸”。
- 指定偏移：
如果希望... 则... 在柱起点处沿拉伸轴偏移柱 输入“起点偏移”值。正值会将柱沿其轴缩短，负值则会将柱沿其轴拉长。 在柱终点处沿拉伸轴偏移柱 输入“终点偏移”值。负值会将柱沿其轴拉长，正值则会将柱沿其轴缩短。 - 输入“逻辑长度”值。
柱的逻辑长度是应用偏移之前的柱长度（高度）。
- 在“在屏幕上指定滚动”中选择“是”或“否”。
如果希望... 则... 插入柱之前指定柱的滚动值 在“在屏幕上指定滚动”中选择“否”，然后输入“滚动”值。 插入柱时指定柱的滚动 在“在屏幕上指定滚动”中选择“是”，然后根据步骤 10 中的说明指定滚动方式。 若从柱终点（顶部）向起点（底部）方向观察，可以看到正值使柱围绕其拉伸轴逆时针滚动。
- 指定柱的对齐方式，以便在绘制柱时根据其拉伸轴来定位柱造型：
如果希望... 则... 在柱造型的形心定位柱的拉伸轴 在“对齐”中选择“基线”。 注： 这只适用于使用来自“结构杆件目录”的样式创建的杆件。沿柱造型上的 9 个位置之一定位柱的拉伸轴 在“对齐”中选择这 9 个位置之一。 注： 这些位置是在滚动值为零且由顶部向底部方向观察柱的情况下定义的。提示： 在指定所需的设置后，可以移动或隐藏“特性”选项板，以显示更大的绘图区域。 - 在绘图区域中指定柱的插入点。
- 如果为“在屏幕上指定滚动”选择了“是”，请移动光标根据需要将柱围绕其拉伸轴滚动，然后单击鼠标；或者为滚动角度输入值，然后按 Enter 键。
- 为另一个柱指定插入点，或按 Enter 键结束命令。
