您尝试过吗：从闭合的对象创建布局视口

使用此方法，您可以使用 MVIEW 命令中的“对象”选项来选择闭合对象（例如圆、椭圆和多段线）以将其转换为非矩形布局视口。

注： 如果创建多段线，则必须使用最后一个段的“关闭”选项才能将其用于非矩形视口。

创建圆形布局视口

1. 打开一个图形 - 最好从简单的图形开始。
2. 单击以创建新的布局选项卡，然后删除默认布局视口。
3. 将当前图层更改为您要将其用于布局视口对象的图层。
4. 在新布局上的某处创建圆形。
5. 在命令提示下输入 MVIEW 并指定“对象”选项。选择圆。

模型空间将显示在圆形视口中。请注意以下几点：

• 在布局视口中双击。然后，平移并缩放，以获得所需的剪裁边界。在视口外双击以返回到图纸空间。
• 选择视口，然后单击三角形夹点以精确设置所需的比例。将对视口进行大小调整以保持剪裁边界。
• 如有必要，单击视口边缘上的夹点以调整其大小并更改剪裁边界。
• 若要关闭布局视口边界的显示，则关闭其图层。冻结图层将不会保持非矩形剪裁边界。

创建旋转的矩形布局视口

1. 在相同布局上创建矩形，而不是圆形。
2. 按任一方向旋转矩形 30 度。
3. 使用 MVIEW 命令的“对象”选项，然后选择旋转的视口。
4. 遵循与之前相同的步骤以显示需要的视图。

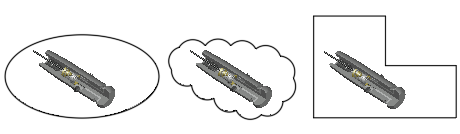

从其他闭合对象中创建布局视口。

• 遵循与之前相同的步骤，尝试从这些对象中创建非矩形布局视口。

• 使用闭合对象，尝试创建一个如下所示的奇特视口排列，或者其他您想要试验的排列。

您可以使用普通几何图元创建复杂视口，然后使用 PEDIT 命令将其转换为闭合多段线。另一种方法是使用 BOUNDARY 命令从以不连接的几何对象界定的区域中创建闭合多段线。
