AutoCAD Electrical 2016 新特性

“项目管理器”中的“位置视图”选项卡

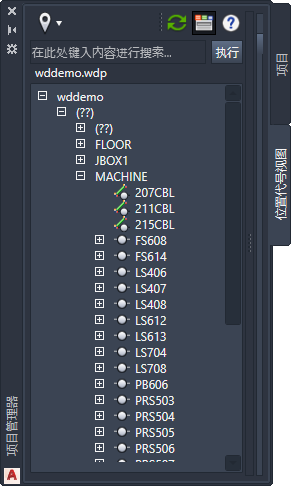

“项目管理器”中的新“位置视图”选项卡提供了激活项目中包含的装置和布线的完整视图。元件按安装代号和位置代号值进行组织。

使用“位置视图”选项卡可以执行以下操作：

• 将光标悬停在装置上以查看目录、描述和额定值信息。
• 展开装置以查看元件引脚值。
• 基于安装代号和位置代号值过滤列表。
• 刷新视图以在整个项目中反映更改。
• 通过输入搜索字符串查找装置。
• 单击鼠标右键以浏览到选定的元件。

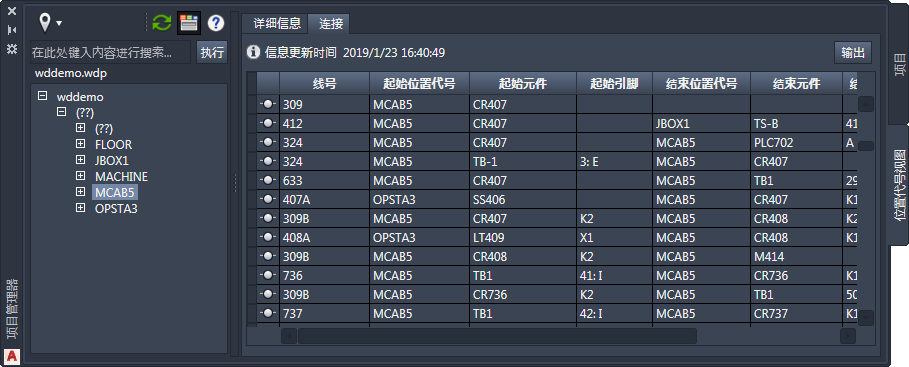

• 显示“详细信息”窗格以查看元件详细信息，显示“连接”窗格以查看布线自/到信息。

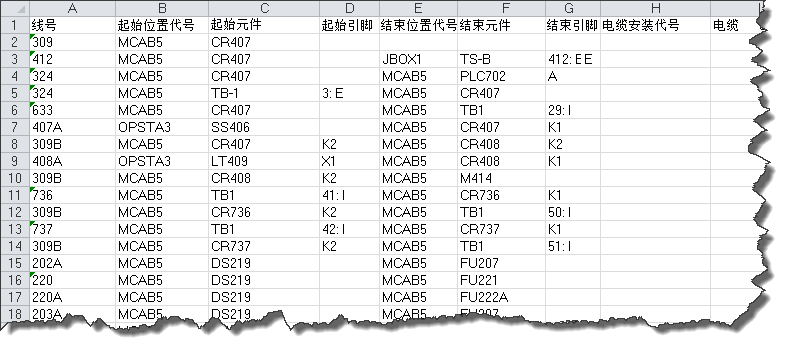

• 将“详细信息”或“连接”窗格中显示的数据输出到 .csv 或 .xls 文件。


AutoCAD Electrical Toolset 和 Inventor 互操作性

现在，可以将 AutoCAD Electrical toolset 项目链接到 Inventor 项目。 查找

该链接实现了二维和三维电气设计之间的数据交换。链接项目后，可以使用“位置视图”选项卡查看 AutoCAD Electrical toolset 和 Inventor 元件和数据。

链接项目后，可以：

• 使用以下方法之一将 AutoCAD Electrical toolset 中的元件与 Inventor 中的零件相链接：
  • “从目录浏览器插入”。使用 Inventor 零件的目录信息执行目录查找，可以在其中插入符号以链接到 Inventor 零件。
  • “链接到图形中的现有符号”。从图形中选择符号以链接到 Inventor 零件。

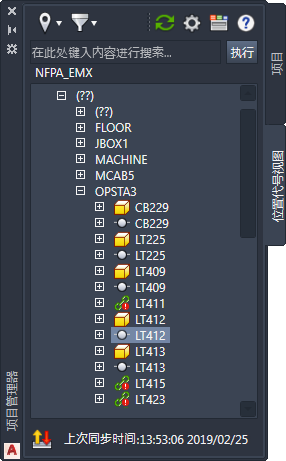

• 根据装置标记旁边图标的指示，查看装置的链接状态：
  • AutoCAD Electrical toolset 元件未链接到 Inventor 元件
  • Inventor 元件未链接到 AutoCAD Electrical toolset 元件。
  • 链接的 AutoCAD Electrical toolset 和 Inventor 元件
  • AutoCAD Electrical toolset 元件与 Inventor 元件已链接，但它们之间存在不匹配
  • AutoCAD Electrical toolset 电缆未链接到 Inventor 电缆
  • Inventor 电缆未链接到 AutoCAD Electrical toolset 电缆
  • 链接的 AutoCAD Electrical toolset 和 Inventor 电缆
  • AutoCAD Electrical toolset 电缆与 Inventor 电缆已链接，但它们之间存在不匹配
• 按链接状态过滤视图。
• 从 Inventor 刷新数据。

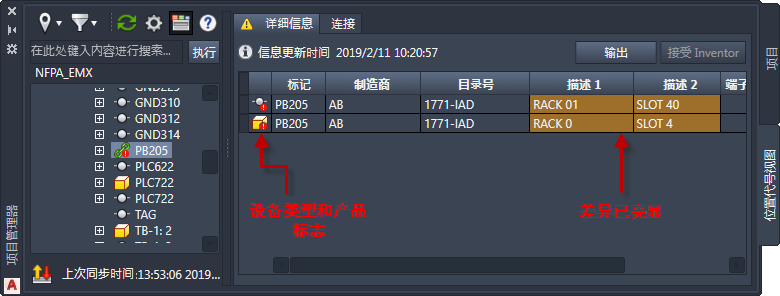

• 使用“详细信息”和“连接”窗格可以查看链接元件之间的差异。

• 使用“接受对等项”按钮可以协调链接元件之间的差异。

Inventor 中“装配”功能区的新“机电”选项卡提供相同的功能。

注： AutoCAD Electrical IdeaStation 中提供了相关观点。

默认接线路径

排序次序的图形和项目特性现在适用于接线路径以及标记和线号次序。此设置提供了包含多个元件的导线网络地默认接线路径。

AutoCAD Electrical toolset 可执行以下步骤来确定接线路径：

1. 检查使用“编辑接线路径”命令定义的接线路径，包括任何直接到端子连接。
2. 检查导线网络中是否存在有角度的 T 形。
3. 检查是否有任何元件具有相同的位置。
4. 使用“排序次序”图形特性确定在以前的检查未予以考虑的任何元件的连接。


线号属性支持

在“编辑线号/属性”对话框中编辑线号属性 W01USER-W10USER。在以下报告中下列值现在是可用字段：

• 导线自/到
• 元件导线列表
• 连接器插头
• 端子设计图
• 电缆自/到

插入连接器

“插入连接器”对话框设置在 AutoCAD Electrical toolset 的所有任务中保持不变。在设置默认设置后，您不必再次设置它们。本产品支持两组设置，一组用于公制图形，另一组用于英制图形。系统将基于激活的图形自动使用相应的设置。

注释单线元件

在处理单线图时，您可能需要基于已插入的原理图或面板元件注释单线元件。为了简便该操作，系统提供了一个新选项，以基于是否已存在匹配的单线符号来过滤元件列表。

选中该复选框可包含所有原理图、面板和单线参考，而不管原理图元件或面板元件是否存在匹配的单线元件。

注： 只有“显示单线元件”框也处于选中状态时，才会包含单线参考。

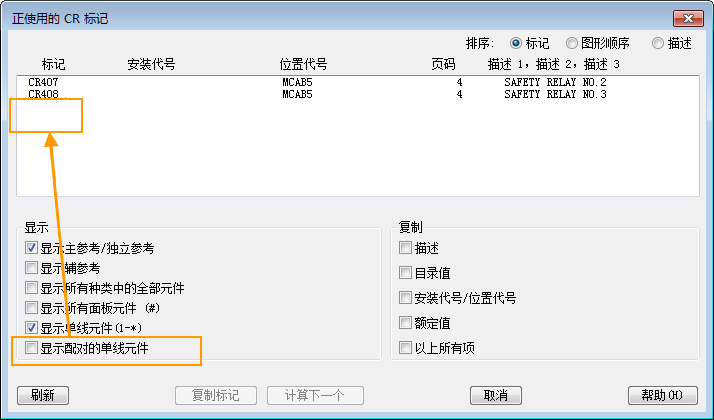

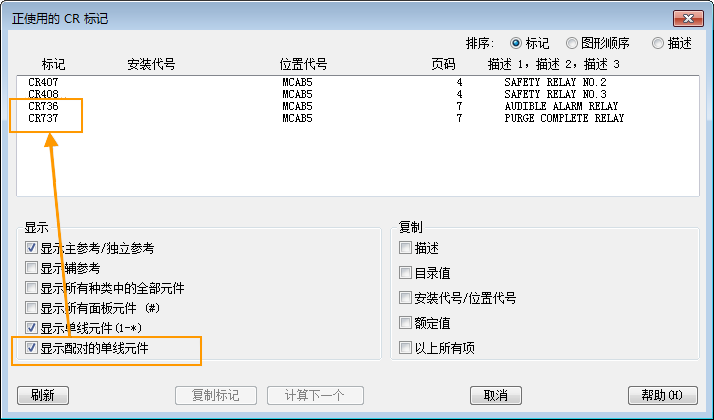

选中该复选框可过滤出所有原理图、面板和单线参考，而不管原理图元件或面板元件是否存在匹配的单线元件。结果列表只包含不具有匹配的单线元件的标记。

注： AutoCAD Electrical IdeaStation 中提供了相关观点。

原理图端子

如果使用“多次插入”命令插入原理图端子，现在有一些选项可以隐藏标记排、安装代号和位置代号属性值。

当使用“多次插入 (图标菜单)”时，这些选项将在插入第一个端子后可用。当使用“多次插入 (拾取主要项)”时，这些选项适用于插入的每个端子，包括第一个端子。

注： AutoCAD Electrical IdeaStation 中提供了相关观点。

其他增强功能

• 从主元件的交互参考中过滤出使用虚连接线直接连接到主元件的辅元件。
• 在编辑面板元件时，在“查看/编辑额定值”对话框中添加了默认额定值按钮。每个按钮可打开额定值默认文件，以便可以选择要指定给属性的值。
• 在插入参数连接器时，“插入/编辑元件”对话框将会打开，以便可以进一步注释连接器。
• “复制回路”命令默认为选择多个插入点以在同一图形上创建多个副本。
• 系统提供了新的回路编译器 API，以使用虚连接线将回路中的元件连接在一起。
• “输出到电子表格”现在可在执行输出之前自动刷新数据库。
  注： AutoCAD Electrical IdeaStation 中提供了相关观点。
• 利用端子排编辑器上的新复选框可以保存内部和外部装置指定。
