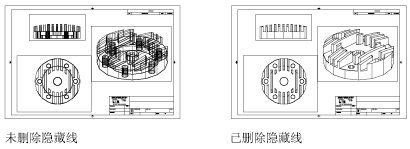

打印时删除隐藏线的步骤

从布局选项卡打印时删除隐藏线

1. 选择一个布局视口。
2. 双击视口边界以显示特性选项板。
3. 在特性选项板上，单击“着色打印”。
4. 在“着色打印”下拉列表中，选择“消隐”。
5. 单击“确定”以打印图形。


从模型选项卡打印时删除隐藏线

1. 依次单击“输出”选项卡 “打印”面板 “打印”。 查找
2. 在“打印”对话框“着色视口选项”区域下的“着色打印”下拉列表中，选择“消隐”。
3. 单击“确定”以打印图形。
