复制样式参考

复制样式刀具路径示例

创建复制样式

若要创建复制样式，请执行以下步骤：

1. 首先为要阵列化的单一特征或零件创建操作。
2. 通过单击鼠标右键并从弹出式关联菜单中选择“添加至新文件夹”，向新文件夹中添加操作。
3. 在新创建的文件夹上单击鼠标右键，然后从弹出式关联菜单中选择“新建样式”以打开“样式”操作对话框。
4. 从“样式类型”下拉菜单中选择“复制样式”。
5. 单击“源”按钮，然后选择顶点（点）、面或坐标系特征。所选对象应位于您要排列的几何图元上或在其附近。
   注： 建议选择面或坐标系；如果所有实例不在同一个旋转或刀具视图中，则必须选择面或坐标系。

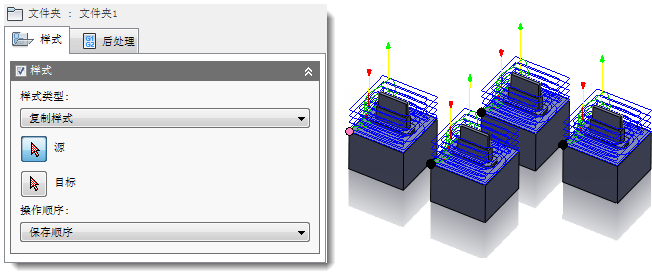

   选择顶点（点）作为源

6. 单击“目标”按钮，然后为要操作的每个实例选择相应的顶点（点）、面或坐标系特征。请务必选择与选定源对应的顶点（点）、面或坐标系，因为这是确定实例位置的基础。

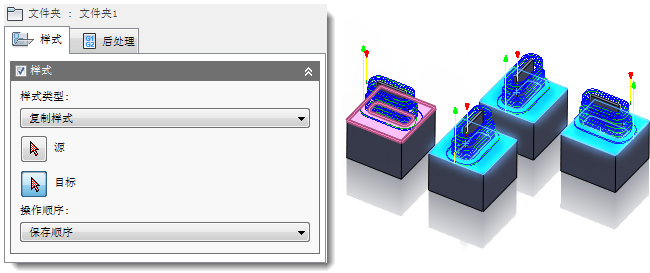

   选择面作为目标。注意，其中两个零件发生了旋转。

7. 最后，从“操作顺序:”下拉菜单中，选择阵列是应根据刀具或操作对操作进行重排序，还是在阵列中保留操作原有的顺序。
