如何为机床选择正确的后处理。
选择正确的后处理器
- 在 CAM 操作树中选择所需的操作。可以是单条刀具路径、多条刀具路径或所有刀具路径。
- 在功能区栏上，单击“刀具路径”面板
“后处理”
- 或
- 可以选择操作，单击鼠标右键，然后从弹出菜单中选择“后处理”。
后处理刀具路径。
“后处理”对话框。在该对话框中，可以选择最适合机床的后处理配置文件。所有后处理配置文件使用 .cps 扩展名，并会显示机床/控制器描述。
我如何知道要使用哪个后处理配置文件 (.cps)？ 可以在其 CNC 控制器或机床的名称和模型后面命名后处理。在查找后处理时，如果这两项都知道，则更好。如果您有一个 - Klinx-O-Matic 垂直铣销机床，该机床具有 3 轴 Siemens 控制器，则应首先按机床名称搜索，然后按控制器类型过滤搜索。最终得到的就是将确定所需的 G 代码格式的 NC 控制器。
- 首先，您应查看 Fusion 360 随附的后处理。所需的后处理可能已经位于软件中。
- 还可以询问您从其购买机床的公司。看看他们是否有机床模型的 Autodesk Inventor HSM 或 Fusion 360 后处理器。我们与许多机床制造商密切合作，开发适用于其机床的特定后处理。因此，他们可能有后处理。
- 访问 HSM 后处理网站，针对您的 CNC 控制器和/或机床模型搜索后处理。
我可以在哪里获取后处理？
在 Inventor HSM 中查找可用的后处理。
- 设置“所有”过滤器以限制机床类型（铣销、车削、铣销/车削、切削等）
- 设置“所有供应商”过滤器以选择机床制造商
- 如果您未看到任何 .cps 文件，
- 请设置“所有供应商”过滤器以选择控制器制造商
在“后处理配置”下，
在“后处理”选择区域中，与您的选择匹配的后处理将会显示。如果未显示后处理，请调整您的搜索过滤器选项。如果仍然无法找到似乎适合于您的机床的后处理，请返回至配置文件夹 - 设置（如下所示），然后选择“打开 Autodesk HSM 后处理库”。这会将您带至 HSM 后处理网站，您可以在那里搜索更多可用的后处理器。
您可能会发现多种可能性，应全部试用一番，并检查输出。
我如何知道哪个后处理适合我的机床？
您需要对其进行测试。既安全，又简单。您需要创建演示关键功能的样例程序。这意味着，在您的机床上循环使用的第一个零件不应是需要加工的零件。可能不会测试 CNC 机床的所有功能。

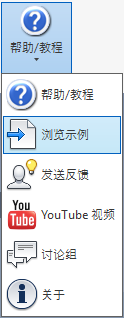

好消息：我们已经为您创建了一组样例刀具路径来测试后处理。打开 Inventor HSM 帮助/教程，然后转至“浏览示例”。在那里可以找到铣削和车削的测试文件。根据加工类型以及要使用的单位，选择相应的样例文件。选择您认为与机床/控制器组合最匹配的后处理器，然后创建 CNC 代码。如果在机床上遇到错误，可能需要一次后处理 1 个操作以简化调试过程。
|
后处理基准测试文件。 |
测试或处理的程序。
将基准 NC 代码加载到机床。将偏移设置到安全的位置，并空循环机床（空循环 = 在不使用切削刀具的情况下运行程序）。
- 可以试用其他后处理器并运行新 NC 代码
- 可以尝试找出程序出了什么问题
如果机床停止并报告任何错误，您有两种选择。
如果发现代码问题，应检查参数（如下所示）以添加或禁用函数。如果后处理似乎不适合您的机床，这可能只是意味着，您已经启用/禁用了影响输出的功能。并非每个后处理器都具有这些相同选项。
- 记下完整错误说明以及任何错误编号
- 记下程序停止或报告错误的行号
- 查看机床手册以查找关于错误的解释
- 将错误与程序停止的代码行进行比较
如果您仍然遇到错误，您需要……
此时，您需要执行探查工作，弄清楚机床/控制器期望的结果。查看机床编程手册，了解导致错误的 NC 代码函数。也可以联系机械公司，将程序以及上面所示的信息发送给他们。
找到该代码行的正确格式后，修改 NC 程序并再次运行它。重复上述过程，直到程序运行通过。完成该过程后，在您的机床上即有了运行的程序
在没有样例程序在您的机床上实际运行时，无法修改后处理器。
