好的，您已经设计了第一个模型并完成了第一条刀具路径。现在，您会想知道如何使 CNC 机床切削零件。为了切削零件，您需要后处理器。
什么是后处理器？后处理器（也称为“后处理”）是一种转换器，可将您在屏幕上看到的刀具路径图片转换为 CNC 机床理解的语言。在大多数情况下，此语言是 G 代码，即使某些控制器可能使用对话程度更高的格式。我们将其称为 G 代码。
什么是 G 代码？如果您不知道 G-Code 是什么，需要了解更多信息，则应查看在 Autodesk CNC 手册中包含的文档。请查看有关“CNC 编程语言”的章节。
|
访问： |
功能区：
“CAM”选项卡
“刀具路径”面板
“后处理”
|

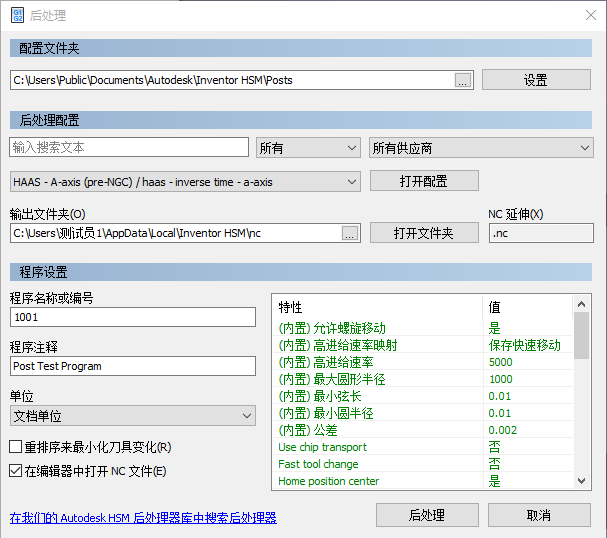

“后处理器”对话框概述。
- 使用个人后处理器库 - 自定义后处理器的文件夹位置
- 使用已安装的后处理器库 - 标准后处理器的文件夹位置
- 打开 Autodesk HSM 后处理器库 - 访问并搜索联机后处理器库
- 打开文件夹 - 打开当前文件夹位置
- 刷新 - 刷新文件夹中的后处理列表
- 重置输出文件夹 - 恢复默认后处理器文件夹位置
- 添加级联后处理
设置
后处理配置：这是选择激活后处理的位置。
- 键入表示机床/控制器的关键字。（“Centroid”、“Mazak”、“Anilam”等……）
- 设置“所有”过滤器以限制加工类型（铣销、车削、铣销/车削、切削等）
- 将“所有供应商”过滤器设置为机床制造商或控制器类型。
过滤可用的后处理。
在“后处理”选择区域中，将显示与您的选择匹配的后处理。如果未显示后处理，请调整搜索过滤器选项。如果仍然无法找到适合于您的机床的后处理，请返回至设置（如上所示），然后选择“打开 Autodesk HSM 后处理器库”。联机库包含更大的后处理选择集供选择。
输出文件夹 - 这是想要将新 NC 程序保存到的位置。
NC 扩展名 - 大多数情况下，NC 文件扩展名将为 .NC。某些机床可能需要特定的文件扩展名。
程序设置：这些是可插入到 NC 程序中或者将影响 NC 程序输出格式的设置。
- 程序名称或编号 - 位于 NC 程序开头用于选择或激活程序的 ID 号
- 程序注释 - 定义该程序用途的文本。它可以是零件代号、描述或客户名称
- 单位 - 保持单位与文档相同 - 强制英制输出 - 强制公制输出
- 重排序来最小化刀具变化 - 选中此选项时，会将使用相同刀具的操作分组在一起
- 打开 NC 编辑器 - 打开默认 NC 编辑器以查看 NC 程序
大多数机床/控制器可以通过几种方式来执行相同操作。NC 程序也可以基于可用的机床选项而变化。后处理通常具有启用/禁用功能的“参数”。在下面的亮显部分中，有许多可改变 NC 程序输出的开关。如果后处理似乎不适用于您的机床，可能只是因为您打开/关闭了使输出生效的设置。并非每个后处理器都具有相同参数。
- 允许螺旋 - Inventor HSM 将始终执行螺旋。但是，这可能会减小程序大小。
- 设置为“是”时，您将获得 G2/G3 IJK 螺旋圆弧 - 设置为“否”时，将输出多个三维线性移动。
- 高进给速率 - 是机床能够以编程进给率 (G1 F###) 移动的最快速率
- 最大圆形半径 - 某些控件对圆弧的最大尺寸有限制
- 圆弧格式 - 使用 IJ 中心 G2 XYIJ 或使用半径 G2 XYR
- 使用第 4 个轴 - 为 3 轴程序抑制第 4 个轴分度/旋转输出。
这些参数可控制的内容的示例。
如果您具有一个后处理器，并且只想生成 NC 代码，请参见“后处理 NC 代码”一章。
