移植提示和技巧

1. 数据移植准备

• 清理数据。读取所有未读取的参考，或者断开链接
• 在“应用程序选项”对话框的“保存”选项卡中，启用“提示保存移植”。
• 如何标识未移植的数据：
  • 可使用“关于 Autodesk Inventor”对话框中的 Ctrl + D 组合键来查看移植标志。

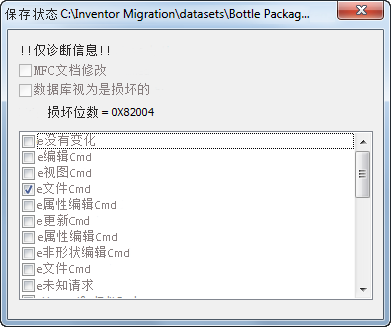

    需要移植。

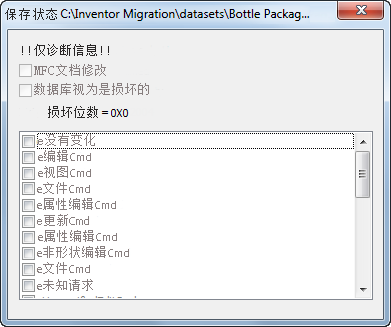

    不需要移植。

• Inventor 菜单 “管理”“移植”按钮将处于启用状态。

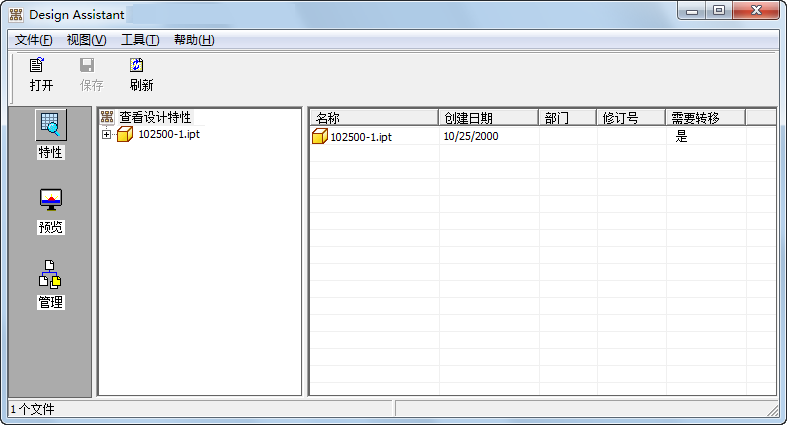

• Design Assistant 将显示未移植文件的列表。

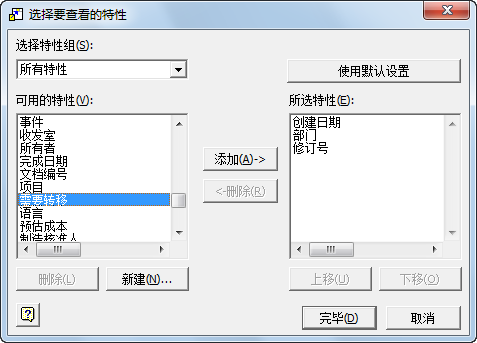

  • 打开文件或整个文件夹。在 Design Assistant 中，选择“视图”，然后单击“自定义”以添加名为“需要移植”的列。


注： 选择“视图”“详细信息”以查看特性列。

可以在 Inventor 中直接打开 Design Assistant 中的文件。

2. 按需移植与任务调度器

按需移植和移植命令

当您在新版本中打开、更改然后保存文件时，会执行按需移植。

• 务必备份数据文件。
• 自下而上移植：
  • 先移植 .ipt，然后移植 .iam，最后移植 .idw。
• 不要在您正在执行移植的任务中继续工作。移植过程会将移植的数据和未移植的数据保存在内存中。

任务调度器 移植

• 如果您从 .idw 开始，则任务调度器将自动执行自下而上移植。
• 备份数据文件。
• 任务调度器允许移植整个项目，但自动移植不可以移植整个项目。
  • 时间注意事项
  • 如果您有时间，请启用“全部重建”。
  • 如果您没有任何多余的时间，请启用多任务。

3. 移植：设计数据和样式

• 更正项目文件文件夹选项的路径。
  • IPJ 文件路径中的路径不会自动指向正确的位置。
    • 可以使用默认 IPJ 路径。
    • 硬编码的 IPJ 路径需要更改。
• 移植所有自定义样式库。
  • 使用 Inventor 样式库管理器工具。
  • 或者，手动导出版本 n 中的 .xml 文件，然后将 .xml 文件导入到版本 n+1 中。
  • 将材料和颜色移植到 Inventor 2013 的材料和外观库。有关详细信息，请单击此处。
• 移植 threads.xls 和 clearance.xls。
  • 方法 1（当存在多个自定义设置时）：
    • 使用旧版本的 Threads.xls，并将新版本 Threads.xls 中的新内容添加到旧版本的 Threads.xls 中。
  • 方法 2（当仅存在几个自定义设置时）：
    • 使用新版本的 Threads.xls，并将旧版本 Threads.xls 中的自定义内容复制到新版本的 Threads.xls 中

4. 移植向导

• “启动”菜单下有两个移植向导：
  • 可以使用这些向导来移植样式或资源。

• 主要不同之处：
  • 工程图资源转换向导 (.idw →. idw)‏
    • 在工程图之间移动或替换图框/标题栏和符号。
    • 在三个工具中，仅该工具专用于工程图。
  • 样式库管理器 (.xml → .xml)‏
    • 不局限于工程图样式（也处理颜色和材料）‏。‏
    • 在样式库之间移动工程图样式（.xml 文件），还可以创建新样式库。
    • 主要用于移植。
  • 限制：这两个工具都不允许执行以下操作：
    • 在批处理模式下替换现有尺寸的尺寸样式。
    • 用具有不同名称的标题栏替换当前标题栏。
