关于结构连接可见性

了解如何管理模型中结构连接的可见性和详细程度。

结构连接以不同的详细程度显示：

详细程度	显示	说明
中等		仅显示连接的符号表示。
精细		显示连接的详细几何图形。

注： 如果连接仅包含作为连接的一部分时不可见的图元（例如修改器）：

• 如果未选中连接，则将不会有它的表示。
• 如果选中连接 si，则连接边界框和连接输入图元的顺序/角色将可见。

结构连接处理程序

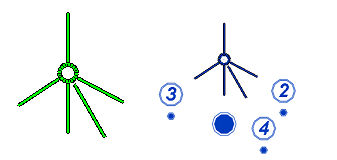

连接处理程序为模型中结构钢连接的表示，可标记连接图元的连接点、每个输入图元的方向，它还会显示连接中输入图元的顺序/角色（如果已选中）。

该处理程序的显示方式有所不同，具体取决于在模型中设置的详细程度：

详细程度	处理程序显示
粗略	仅显示连接点。 选定后，将显示连接输入图元的顺序/角色。
“中等”和“精细”	显示连接点和连接输入图元方向。 选定后，将显示连接输入图元的顺序/角色。

如果选择了多个连接，则将不再显示每个选定连接的输入图元的顺序/角色。

使用“可见性/图形替换”对话框中的“结构连接 符号”模型类别来设置特定视图中结构连接的可见性。

注： 对于定义的子类别，仅可以修改“线”和“填充图案”（如果适用）。其他参数（例如“填充图案”或“透明度”），则继承“结构连接”类别的设置。

如果未勾选“参照”复选框，则连接可进行选择，但不会显示在视图中。这样可以在视图中创建连接标记而不显示连接符号。
