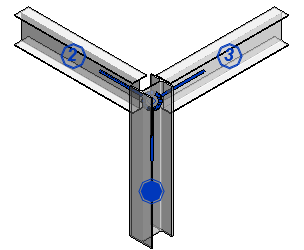

结构连接

使用“连接”工具将结构连接添加到结构模型的图元中。

• “钢”选项卡 “连接”面板 （连接）
• “结构”选项卡 “连接”面板 （连接）。

设计结构模型时，图元的结构连接取决于超出其连接图元用途范围的许多因素。 这些因数通常包含承包工程师、承包商或装配工的标准。 甚至结构的类型也会影响连接的类型。

Revit 结构连接的用途是在工程师、详图设计师及施工人员之间交换有关设计连接的信息。 此数据保存在项目中。 有关连接的详细信息包括以下内容：

• 连接类型
• 连接的图元
• 详细的几何图形
• 分析力和数据
• Materials
• 制造商标识
• 规范检查工作流
• 批准工作流
• 阶段化

结构连接族包括：

结构连接族类型	您可以载入到项目中，以替换默认的“常规”连接族类型。 您可以对其进行复制和重命名。 您可以在创建它们后使用“属性”选项板中的类型选择器对其进行更改。
结构子连接族类型	具有限制的选项的结构连接族类型。 您无法对其进行复制和重命名。 您无法在创建它们后使用“属性”选项板中的类型选择器对其进行更改。

默认情况下，连接具有关于标识数据和阶段化的非常基本的参数。 将项目参数和共享参数添加到“结构连接”类别，以包括进行存储的和与项目利益相关方共享的特定信息。

可以添加标记和创建结构连接实例的明细表。

注： 客户和第三方开发人员可以利用 Revit API 平台创建自己的连接并将其集成到 Revit 中，因为 Revit 支持用户设计的参数化结构连接的附加模块。结构连接附加模块是 API 驱动用户界面，用于查看详细的结构连接几何图形和修改 Revit 建模环境中的其他参数。除非安装结构连接附加模块，否则仅符号常规连接和加载的标准钢连接可用。必须安装相应的 Revit 附加模块才能打开包含附加模块结构连接的模型，否则连接会显示但无法对其进行编辑。某些附加模块可能需要固定期限的使用许可。
