有关适用于Dynamo的钢连接

在开始使用适用于Dynamo的钢连接之前，先了解这些概念和观念。

脚本流

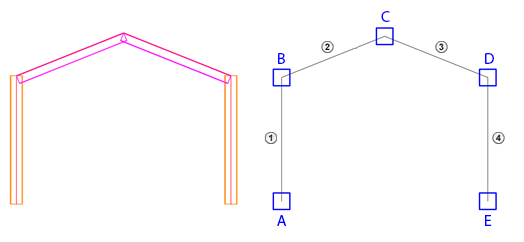

典型的适用于Dynamo的钢连接脚本从选择模型图元开始，接着将这些图元分组为潜在的连接节点，基于某些标准过滤这些节点，然后放置连接。

注：若要使用连接类型，必须在该模型中加载它们。在 Dynamo 播放器中，在模型中加载或添加连接类型后，单击刷新按钮以查看更新。

结构数据

结构数据仅包含分组和过滤机制所需的数据。通常，此数据包含：

某些框架图元的内部识别号 - 稍后用于识别需要进行连接的图元。

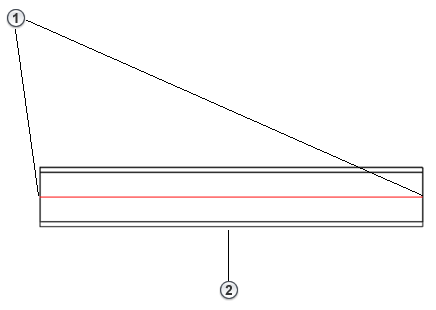

框架图元的起点和终点 - 用于计算坡度角、倾斜角度、轴之间的夹角。框架图元的起点和终点也可用于分组机制。
框架图元的截面数据（轮廓、类型、形状）也可用于过滤。

框架图元轴

每个 Revit 结构族已定义其轴。这些轴都特定于族，通常其 X 轴始终沿框架图元的长度方向。

注：正确识别框架单元轴的一种简单方法是使用 StructureData.GetCoordinateSystem 节点，该节点在 Dynamo 中提供 CoordinateSystem 对象。然后，可以通过创建从轴原点 (CoordinateSystem.Origin) 到 Z 轴矢量端点（CoordinateSystem.ZAxis，Point.Add 到原点）的直线 (Line.ByStartPointEndPoint)，来显示感兴趣的轴（例如，Z 轴）：

索引

框架图元的顺序是放置连接的重要因素。在创建脚本时，进入节点的每个框架图元都：

使用可用的过滤器进行描述
使用从零开始的索引进行标记 - 连接基于索引进行放置

注：没有正确方法来选择索引。确保用作连接创建 Dynamo 节点输入的图元顺序正确 - 对于使用该特定图元的所有条件（例如，柱的索引 0），始终为相同输入图元选择相同索引。

例如，如果要为放置框隅撑（栓接，使用拱腰连接）创建脚本，需要执行以下步骤：

打开或创建包含一些示例框架图元（柱和梁）但没有连接的模型。
依次单击“钢”选项卡 “连接”面板（连接设置）。
在“连接”选项卡上，指定要加载的结构连接 - 在这种情况下，为框隅撑（栓接，使用拱腰连接）。
依次单击“钢”选项卡 “连接”面板（连接）。
在“图元属性”中，选择相应连接并将光标悬停在其类型名称上以显示工具提示，该工具提示将显示图元数量、选择顺序以及接受的轮廓。
创建脚本，该脚本分组为两个框架图元的连接节点，并过滤处于垂直并属于 I 剖面的第一个图元（索引 0），以及具有所需斜率并用于创建用作第一个输入图元（柱，索引 0）和第二个输入图元（梁，索引 1）连接的第二个图元（索引 1）。
