在连接钢图元的翼缘处剪切钢图元

使用图元之间的相关连接在相交梁的翼缘处创建剪切几何图形。

在钢图元翼缘处创建参数化锯切的步骤

1. 依次单击“钢”选项卡 “参数化剪切”面板 “斜接”下拉列表 （锯切 - 翼缘）。

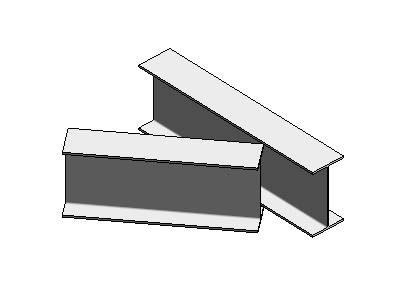

2. 选择要剪切的钢图元。

3. 按 <Enter> 键。

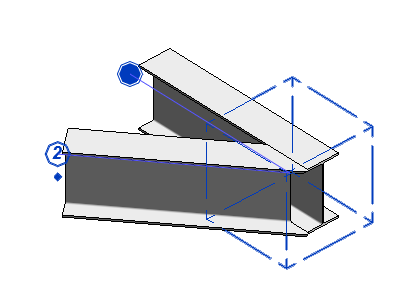

   剪切在相交图元的翼缘处创建。子连接显示为虚线框。您可以单击编号标签下的菱形符号以使用“锯切 - 翼缘”工具更改图元剪切。

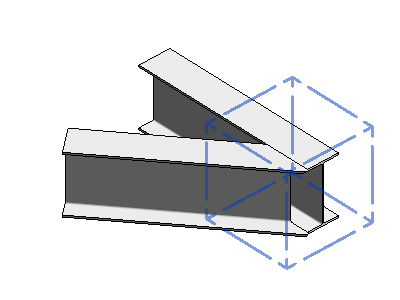

4. 选择连接框以访问实例和子连接的类型属性。

“锯切 - 翼缘”剪切仅当视图的“细节级别”设置为“精细”时可见。
