将 Data Standard 与 Vault 附加模块配合使用

在 Inventor 和 AutoCAD 中可以使用“Vault Data Standard”对话框。只要您第一次保存文件，“Data Standard”对话框即会显示。由管理员填写必填字段和任何其他字段设置，然后单击“确定”以保存您的数据。数据将保存为以后可以修改的数据表。

注： 必须安装 Data Standard 功能才能使用数据表。
注： 在使用 Data Standard 功能之前，必须先将其启用。

默认的 Data Standard 对话框

Data Standard for Vault 会安装默认的 Data Standard 对话框，管理员可以对其进行修改。

默认对话框根据 Vault 的版本而有所不同。

用户可为文件输入新标题、描述和公司信息。所有其他字段由 XAML 自动确定。

    默认情况下，提供以下字段。

    用户可以选择编号方案，并且如果适用的话，还可以选择任何前缀或后缀。用户还可以为文件指定文件夹，并为文件输入标题、描述和注释。

    注： 如果没有编号方案可供选择，可以编辑“文件名”字段。

    所有其他字段由 XAML 自动确定。

    用户单击“确定”时将生成文件名。

为 Inventor 或 AutoCAD 启用 Data Standard

请执行以下步骤来启用“Data Standard”对话框。
  1. 启动 Inventor 或 AutoCAD。
  2. 创建新文件或打开现有文件。

    打开文件后，在图标功能区上将显示“Data Standard”选项卡。

  3. 单击“启用”以开始使用“Data Standard”对话框。

    随时单击“禁用”以停止使用“Data Standard”对话框。

保存文件

如果启用 Data Standard 功能，则每次您第一次保存文件时系统都会提示您输入文件详细信息。无论您是在主工具栏上单击“保存”，还是在 Data Standard 功能区上单击“保存”，都会发生这种情况。输入所需的详细信息，然后单击“确定”以保存您的数据。如果管理员启用了 Vault 的“检入”对话框，则系统还可能提示您填写检入详细信息。

复制文件

使用“复制”命令复制需要进行修改的部件或零件。

仅限 Inventor – 使用“包含工程图的副本”命令可复制打开的零件或部件以及参考它的工程图。复制的工程图将参考复制的零件或部件。
注： 仅可选择打开的 Inventor 部件或零件。

对于每个新副本，当首次保存文件时会显示 Data Standard 对话框。

“保存副本为”（仅限 Inventor）

使用“保存副本为”可通过其他格式（例如 DWG、STP、PDF 或 DXF）复制零件、部件、工程图或表达视图。

  1. 当零件、部件、工程图或表达视图处于打开状态，请单击“保存副本为”。

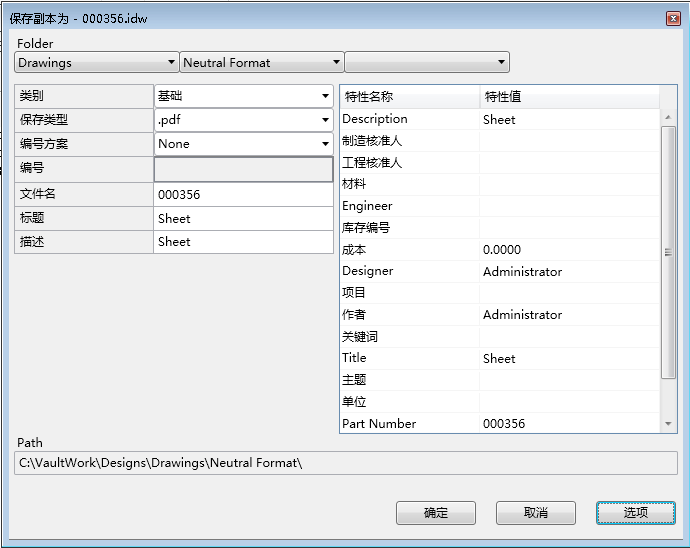

  2. 在“保存副本为”对话框中，选择类别、要将打开的文件复制到的格式和编号方案（如果适用）。如果需要，输入注释。

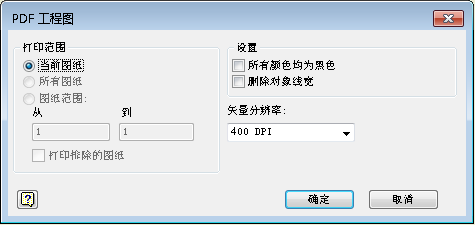

  3. 单击“选项”按钮以自定义文件的打印范围、显示设置或矢量分辨率。单击“确定”。

  4. 单击“保存副本为”对话框上的“确定”，以将文件另存为新格式。

    文件将自动保存在工作空间和 Vault 中。无需执行 Vault 检入。

替换为“副本”（仅限 Inventor）

使用“替换为‘副本’”命令可复制部件中的零部件，并替换原始文件中的零部件。当您希望重复使用 Inventor 部件并将需要修改的零部件替换为副本时，该选项非常有用。

使用“替换为‘包含工程图的副本’”命令可复制零部件及参考它的工程图，并替换原始文件中的零部件及参考它的工程图。复制的工程图将参考复制的零部件。

注： 仅可选择 Inventor 部件中的第一级零部件。

对于每个新副本，当首次保存文件时会显示 Data Standard 对话框。

注： Data Standard 会提示可以配置“复制”及“替换为‘副本’”。有关详细信息，请参见在 Inventor Vault 附加模块中管理提示。

“替换为‘副本’”或“包含工程图的副本”

    注： 这些针对“替换为‘包含工程图的副本’”的说明假定工程图仅有一个基础视图。如果工程图中有两个基本视图，请参见在此步骤之后的步骤。
  1. 在打开的 Inventor 部件中，单击“Data Standard”功能区上的“替换为‘副本’”或“替换为‘包含工程图的副本’”。
  2. 选择要从 Inventor 浏览器中复制的零部件。

    如果零部件未检出给您、您不具有最新版本或者零部件不在 Vault 中，系统将询问您是否要继续。单击“确定”。

    注： 不会复制和替换衍生零件的基础零件以及第三方 OLE 参考。
  3. 在“复制”对话框中输入所需的信息，然后单击“确定”。
  4. 如果部件中有所选零部件的多个实例，请确定要替换一个实例还是所有实例。
  5. 如果零部件用作基础视图并且您选择了“替换为‘包含工程图的副本’”，则“复制”对话框还会显示工程图。

    输入所需的信息，然后单击“确定”。

  6. 单击“确定”。

    将复制选定的零部件，并将参考替换为副本。

当工程图包含两个基础视图时替换为“包含工程图的副本”

    如果您要在某个部件中复制和替换的工程图具有两个基础视图，则必须执行附加步骤来替换为副本。为清晰起见，我们将使用示例名称并将其括在括号中。

  1. 打开部件 (Assembly1.iam)，然后在 Data Standard 功能区上单击“复制”以创建该部件的一个副本 (Assembly2.iam)。
  2. 在复制的部件 (Assembly2.iam) 中，选择零部件 (Part1.ipt)，然后在 Data Standard 功能区上单击“替换为‘副本’”。
  3. 将显示与零部件对应的 Data Standard 对话框。填写必要的信息，然后单击“确定”。

    将创建零部件的副本 (Part2.ipt) 并替换部件 (Assembly2.iam) 中的零部件。

  4. 将显示与相关工程图对应的 Data Standard 对话框。输入必要的信息，然后单击“确定”。

    将创建工程图的副本 (Drawing2.dwg) 并在工程图 (Drawing2.dwg) 中替换零部件 (Part2.ipt) 的视图。但是，对原始部件 (Assembly1.iam) 基础视图的参考仍在新工程图中 (Drawing2.dwg)。

  5. 在 Inventor 中打开新工程图 (Drawing2.dwg)，然后选择“替换模型参考”。手动将原始部件 (Assembly1.iam) 替换为复制的部件 (Assembly2.iam)。

    6. 现在，工程图 (Drawing2.dwg) 包含复制的部件 (Assembly2.iam) 和零部件 (Part2.ipt) 的视图。

修改现有数据表

在创建数据表后，您可以更改其中的数据。
  1. 打开要修改数据表的文件。
  2. 在“Data Standard”功能区上单击“数据表”。
  3. 进行所需的更改，然后单击“确定”以保存您的数据。
    注： 只有所有必填字段均填写完毕后，“确定”按钮才会处于启用状态。
父主题： 使用 Data Standard
