您是否已嘗試過：從封閉物件建立配置視埠

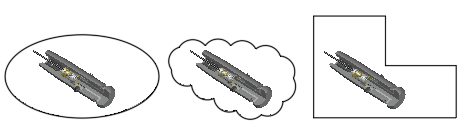

使用此方式，您要使用 MVIEW 指令中的「物件」選項以選取封閉物件 (例如圓、橢圓和聚合線)，將這些物件轉換為非矩形的配置視埠。

註: 如果您建立聚合線，必須為最後一個線段使用「封閉」選項，才能用於非矩形視埠。

建立圓形配置視埠

1. 開啟其中一個圖面，最好是從簡單的圖面開始。
2. 按一下以建立新的配置頁籤，並刪除預設的配置視埠。
3. 將目前的圖層變更為您想要用於配置視埠物件的圖層。
4. 在新配置上的某個位置建立一個圓。
5. 在指令提示下輸入 MVIEW，指定「物件」選項。選取圓。

模型空間會顯示在圓形視埠內。請注意以下幾點：

• 在配置視埠內按兩下。然後平移和縮放，以達到所需的截取邊界。在視埠外按兩下，以返回圖紙空間。
• 選取視埠，然後按一下三角形掣點，以精確設定所需的比例。視埠會調整大小，以維持您的截取邊界。
• 如有必要，按一下視埠邊緣上的掣點，可重新調整其大小和變更截取邊界。
• 若要關閉配置視埠邊界的顯示，請關閉其圖層。凍結圖層將無法維持非矩形的截取邊界。

建立旋轉的矩形配置視埠

1. 在同一個配置上，建立一個矩形而非圓。
2. 以任意方向旋轉矩形 30 度。
3. 使用 MVIEW 指令搭配「物件」選項，然後選取旋轉的視埠。
4. 按照與之前相同的步驟，顯示您要的視圖。

從其他封閉物件建立配置視埠

• 使用與之前相同的步驟，嘗試從這些物件建立非矩形的配置視埠。

• 使用封閉物件，嘗試建立一種花俏的視埠排列方式 (例如下面)，或另一種您想要實驗的視埠。

您可以使用普通的幾何圖形建立複雜的視埠，然後使用 PEDIT 指令將其轉換為封閉聚合線。另一種方法是使用 BOUNDARY 指令，從未連接的幾何物件所包圍的區域建立封閉聚合線。
