關於在 Autodesk Civil 3D 和 Autodesk InfraWorks 之間交換資料

您可以參考從 InfraWorks 匯出的本端 Autodesk InfraWorks 模型或 IMX 檔案，藉以將 Autodesk InfraWorks 資料引入至 Autodesk Civil 3D。可以透過連結到作為資料來源的 Civil 3D DWG 檔案，而將 Civil 3D 資料引入至 InfraWorks。

資料交換工作流程

您可以透過 InfraWorks 來完成初始設計，然後將 InfraWorks 模型引入至 Autodesk Civil 3D 中以繼續細部設計。

或者也可以在 Civil 3D 中開啟專案，然後在要建立設計簡報時將其引入至 InfraWorks，或使用 InfraWorks 完成更多設計工作。

註: 從 Civil 3D 連結至 InfraWorks 圖面，需要將 InfraWorks 和 Civil 3D 安裝在同一台電腦上。

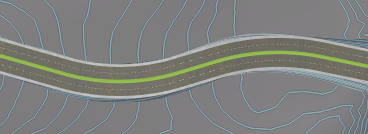

使用 InfraWorks 來完成您的初始設計	InfraWorks 中建立的元件道路

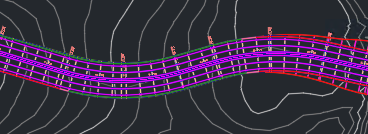

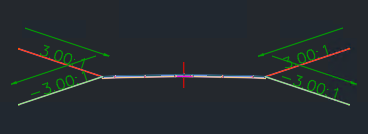

在 Civil 3D 中開啟模型，並使用 Civil 3D 繼續細部設計	將 InfraWorks 元件道路引入至 Civil 3D 時建立的廊道 將 InfraWorks 元件道路引入至 Civil 3D 時建立的組合

如需如何將 Civil 3D 圖面引入至 InfraWorks 的更多資訊，請參閱 InfraWorks 「說明」中的〈關於與 Autodesk Civil 3D 交換資料〉和〈將 Autodesk Civil 3D 資料加入到 InfraWorks 模型的步驟〉。

應用程式需求

您不需要將 Autodesk InfraWorks 與 Autodesk Civil 3D 安裝在相同的電腦上，也可以將 Civil 3D 資料引入至 InfraWorks 中。但是，開啟本端 InfraWorks 模型 (SQLITE 檔) 的選項僅在您將 InfraWorks 安裝在同一台電腦上時可用。如果尚未安裝 InfraWorks，可以使用從 InfraWorks 匯出的 IMX 檔案，將 InfraWorks 資料引入至 Civil 3D 中。

在 InfraWorks 中，如果 Civil 3D 與 InfraWorks 安裝在相同的電腦上，則可以使用本端 Civil 3D DWG 的選項。

座標系統和單位

當準備要在 InfraWorks 模型與 Civil 3D 圖面之間交換物件時，建議您在設定座標系統和單位時按照以下指導原則：

• 設定相容於 Civil 3D 圖面所用之座標系統的 InfraWorks 模型的 UCS。依預設，使用模型建置器建立的 InfraWorks 模型會使用 LL84 座標系統，該系統在 Civil 3D 中不受支援。如果 Civil 3D 圖面未指定座標系統，或如果座標系統不相容，您可以在 Civil 3D 中開啟 InfraWorks 模型時設定或變更圖面的座標系統。Civil 3D 圖面必須指定座標系統，方可引入 InfraWorks 資料。
• 如果您從 InfraWorks 匯出檔案，想要用在 Civil 3D 中，建議替 IMX 檔案所指定的目標座標系統要和 Civil 3D 圖面所用的座標系統相同。若要取得更多資訊，請參閱〈在 Autodesk Civil 3D 中開啟 InfraWorks 模型資料的步驟〉。
• 在 InfraWorks 模型以及 Civil 3D 圖面中使用相同的單位類型。依預設，InfraWorks 模型使用公制單位。在 Civil 3D 中設置物件設定檔時，務必要讓指定用於計劃公用程式和排水網路的零件目錄具有 InfraWorks 模型中使用的相同單位。

物件設定

物件設定檔可指定哪些類型的 InfraWorks 物件會被引入至 Civil 3D 中，並指定物件的設定。您可以設置多個檔案，以處理其他情形。

以下資料夾中提供預先定義的物件設定檔：

• C:\ProgramData\Autodesk\C3D 2020\enu\Data\InfraWorks Object Settings\Metric
• C:\ProgramData\Autodesk\C3D 2020\enu\Data\InfraWorks Object Settings\Imperial

會提供以下預先定義的物件設定檔：

• All Objects.xml：引入所有類型的 InfraWorks 物件
• Design Objects.xml：只引入 InfraWorks 設計物件
• Planning Objects.xml：只引入 InfraWorks 規劃物件

可引入至 Civil 3D 的 InfraWorks 資料

下表列出了何種類型的 InfraWorks 模型物件可引入至 Civil 3D，以及會變成何種類型的 Civil 3D 圖面物件。

InfraWorks 模型物件	Civil 3D 圖面物件	資料交換註記
地形表面	不規則三角網地形	地形表面會被引入至 Civil 3D，作為 AIW_Existing_Ground、AIW_Existing_Transportation 和 AIW_Proposed_Ground。
規劃公用程式	管網 (公用程式類型 = 未定義)	InfraWorks 中的規劃公用程式是具有一般管道接點 (而不是「入口」或「人孔」) 的管道，並具有未定義的公用程式類型。 稱為公用程式類型的新性質已加入至 Civil 3D 中的管網，至於從 InfraWorks 引入至 Civil 3D 的規劃公用程式，此性質會設為未定義。 所有管都是使用所選取之管目錄中的第一個零件建立。 所有結構都被建立為空結構。
規劃道路	定線	規劃道路為使用 InfraWorks 中的加入道路工具建立的道路，或在反映既有條件的資料被引入至模型中時建立的道路。
設計道路 註: 在 Autodesk InfraWorks 2019 中建立的道路為規劃道路或元件道路。若要取得更多資訊，請參閱〈關於規劃道路和元件道路〉	定線、完工地形縱斷面、既有地形縱斷面 (可選)	〈物件設定檔 〉中指定建立既有地形縱斷面的選項。
元件道路	定線、完工地形縱斷面、既有地形縱斷面 (可選)、組合、廊道	當在 InfraWorks 中開啟 InfraWorks 模型時，Civil 3D 元件組合會對映至以下次組合。 InfraWorks 元件道路元件 Civil 3D 次組合 BatteredCurb 基本路緣 Curb 基本路緣 CurbAndGutter 基本路緣和邊溝 FixedSlopeDaylight 邊坡最大寬度 FixedWidthDaylight 到偏移的邊坡 JerseyBarrier 基本擋牆 車道 基本車道 路肩 基本路肩 Sidewalk BasicSidewalk SlopedMedian 帶有擋牆的齊平中央
交叉	使用路緣圓角定線的交叉	InfraWorks 交點會轉換為 Civil 3D 中的靜態路緣圓角定線，而非下列情況中的交點： 如果交點包含四條以上的邊 如果交點使用簡單的曲線與推拔路緣圓角 如果 T 型交點的中心線實際並不相交 如果位於交點中道路同一側的偏移不相等，如以下插圖所示，其中偏移 1 大於偏移 2:
排水網路	管網 (公用程式類型 = 排水系統)	InfraWorks 中的排水網路是具有入口和人孔 (而非一般管道接頭) 的管線，並具有公用程式類排水。 名為「公用程式類型」的新性質已加入至 Civil 3D 中的管網，對於從 InfraWorks 引入至 Civil 3D 的排水網路，此性質已設為「排水」。 會將人孔指定為 Civil 3D 結構性質中的「封面」性質，將進水口指定其中的「格柵」性質。 零件目錄 (「一般排水目錄 - 英制」和「一般排水目錄 - 公制」) 已被包含在 Civil 3D 中，以供您將 InfraWorks 入口和人孔引入至 Civil 3D 時使用。入口和人孔結構將使用英制或公制目錄中等同的零件。 管將使用指定管目錄中最相符的管造型、材料和大小。 名為「匯入」的管網零件表會在以 Civil 3D 開啟 InfraWorks 模型時建立。此零件表僅包含所需的零件。
Coverage (地形修改)	3D 聚合線	只包含修改 InfraWorks 地形的覆蓋範圍。
水區域	3D 聚合線
橋樑	3D 實體	若要取得橋接資料交換程序的概述，請參閱 InfraWorks 說明中的「Bridge Design: Opening a Bridge in Civil 3D (Video)」(橋接設計：在 Civil 3D 中開啟橋接 (影片))。
環島	環島	會將環島引入至 Civil 3D，作為 AutoCAD Civil 3D 2017 推出的新型環島物件，並整合 Autodesk Vehicle Tracking 環島特徵。 您引入至 Civil 3D 中或在其中建立的環島無法被引回至 InfraWorks。 註: 當匯入環島時，請務必也將組成環島臂的道路匯入。

註: 在 Civil 3D 中，以 InfraWorks 資料建立的定線不會被指定給工址。

可以引入至 InfraWorks 的 Civil 3D 資料

下表列出了何種類型的 Civil 3D 圖面物件可以引入至 InfraWorks，以及會變成何種類型的模型物件。

Civil 3D 圖面物件	InfraWorks 模型物件	資料交換註記
不規則三角網地形	地形表面	每個地形都會列示在 InfraWorks 的「資料來源」面板中。如果您引入到 InfraWorks 中的地形隱蔽了其他地形，可以使用「地形圖層」對話方塊 (可以從「資料來源」面板開啟)，來調整地形表面圖層的順序。
定線和縱斷面	元件道路 (水平和垂直幾何圖形) 和軌道定線	可將中心線類型的定線引入至 InfraWorks 做為元件道路。 軌道定線可引入 InfraWorks 做為元件道路或鐵路。元件道路表現法會維持來源軌道定線的精確度。 單一縱斷面在 InfraWorks 中用於每條元件道路。會使用在 Civil 3D 圖面中建立的第一個完工地形縱斷面。您可以使用 InfraWorks 中的 「縱斷面視圖」工具來檢閱縱斷面幾何圖形。 在 InfraWorks 中從 Civil 3D 物件建立的元件道路可能為「唯讀」。 有些縱斷面圖元類型不會引入至 InfraWorks。
廊道和廊道地形	元件道路、覆蓋和地形表面	在 InfraWorks 中，您可以在「資料來源規劃」對話方塊中指定要使用的元件道路組合型式。 要在 InfraWorks 中正確顯示廊道，建議您在 Civil 3D 中建立一個或多個廊道地形，以引入至 InfraWorks (例如表示廊道頂部的地形)。廊道地形是在 InfraWorks 中建立的模型。 Civil 3D 連結型式是用於在 InfraWorks 中建立覆蓋範圍，其會顯示廊道材料。Coverage 允許您風格化不同的廊道元件，例如鋪面。您可以在 InfraWorks中匯入一組型式規則，以用於預設的 Autodesk Civil 3D 連結型式。如果您使用自訂連結型式，可能需要建立定義型式規則。
管網	使用入口和人孔或管道接頭的管道	如果 Civil 3D 圖面中的結構具有指定的公用程式類排水，且其使用「一般排水目錄 - 英制」或「一般排水目錄 - 公制」零件目錄中的零件，則在將其引回 InfraWorks 時，會為其指定零件目錄中的零件。 如果零件系列和大小 ID 與 InfraWorks 零件目錄內的零件相符，則使用完全相同的零件。 如果零件系列和大小 ID 與 InfraWorks 零件目錄中的零件不相符，會使用預設零件 (找到的第一個人孔零件)。 重要: 如果您正在 InfraWorks 和 Civil 3D 中為管道接點/結構使用「一般排水目錄 - 英制」或「一般排水目錄 - 公制」目錄中的零件，且網路具有「公用程式類排水」，則同一個零件將用於這兩個應用程式中。 如果 Civil 3D 圖面中的結構不具有指定的公用程式類排水，則零件將被建立為一般管道接頭。
