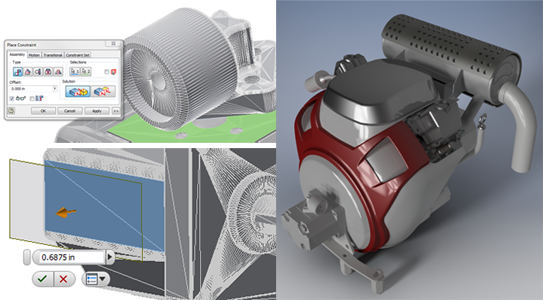

在網面模型上建立面、加入工作特徵和約束等
在使用網面模型方面有了重大改善。
- 匯入 OBJ 格式到零件或組合文件中。大型網面檔案的匯入速度可能較慢。
- 匯出實體/曲面/網面模型為 OBJ 格式。目前不支援顏色。
- 使用「擬合網面面」指令，從網面刻面建立面。選取網面刻面以及您要建立的面類型，或接受「自動擬合」選項，此情況下將顯示曲面預覽。按一下「套用」，隨即會建立面。
- 使用「約束」和「組合」指令，在網面之間以及網面與實體或曲面之間建立關係。
- 使用網面做為工作平面、軸線和點的輸入，加入工作特徵。有兩個輸入例外：圓環的中心點和邊迴路的中心點。
- 搭配使用「測量距離」和「角度」指令與各種網面輸入：面、邊、頂點，以及推論的網面軸線、中心點和中點。目前不支援測量網面元件與組合特徵之間的距離和角度。
- 支援快速載入。匯入 STEP 或 JT 組合網面並儲存 Inventor 組合，以及使用快速模式。
- 支援網面元件的視覺型式。
若要取得更多資訊，請參閱〈關於使用網面幾何圖形〉。
