S touto metodou můžete pomocí možnosti Objekt v příkazu MPOHLED vybrat uzavřené objekty, například kružnice, elipsy a křivky, které chcete převést na jiné než obdélníkové výřezy rozvržení.
Poznámka: Pokud vytvoříte křivku, je třeba u posledního segmentu použít možnost Zavřít, aby ji bylo možné použít u jiného než obdélníkového výřezu.
Tvorba kruhového výřezu rozvržení
- Otevřete některý svůj výkres – nejlepší je začít s jednoduchým.
- Kliknutím vytvořte novou kartu rozvržení a odstraňte výchozí výřez rozvržení.
- Změňte aktuální hladinu na takovou, kterou chcete použít pro objekty výřezů rozvržení.
- Vytvořte kružnici kdekoliv na novém rozvržení.
- V příkazovém řádku zadejte příkaz MPOHLED a vyberte možnost Objekt. Vyberte kružnici.
Modelový prostor se zobrazí v kruhovém výřezu. Zvažte následující pravidla:
- Dvakrát klikněte do výřezu rozvržení. Poté posuňte a přibližte pohled na požadované hranice oříznutí. Dvojitým kliknutím mimo výřez se vraťte do výkresového prostoru.
- Vyberte výřez a kliknutím na trojúhelníkový uzel přesně nastavte požadované měřítko. U výřezu bude upravena velikost tak, aby zůstaly zachovány hranice oříznutí.
- Pokud je to nutné, klikněte na uzel na okraj výřezu, jehož velikost a hranice oříznutí chcete změnit.
- Chcete-li vypnout zobrazení hranic výřezu rozvržení, vypněte její hladinu. Zmrazení hladiny nezachová jiné než obdélníkové hranice oříznutí.
Tvorba otočeného obdélníkového výřezu rozvržení
- U stejného rozvržení vytvořte obdélník místo kružnice.
- Otočte obdélník o 30 stupňů v obou směrech.
- Pomocí příkazu MPOHLED s možností Objekt vyberte otočený výřez.
- Stejným postupem jako předtím zobrazte požadovaný pohled.
Tvorba výřezu rozvržení z jiných uzavřených objektů
- Stejným postupem jako předtím zkuste z těchto objektů vytvořit jiné než obdélníkové výřezy rozvržení.

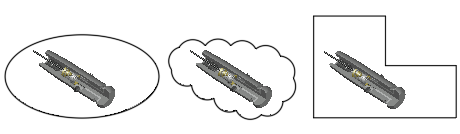

- Pomocí uzavřených objektů zkuste vytvořit ozdobné uspořádání výřezů, například následující nebo jiné, které chcete vyzkoušet.
Můžete vytvářet složité výřezy s běžnou geometrií, a potom je pomocí příkazu KEDIT změnit na uzavřené křivky. Další možností je použít příkaz HRANICE k vytvoření uzavřené křivky z oblasti ohraničené nepřipojenými geometrickými objekty.
