V tomto cvičení nakonfigurujete okno výkresu pomocí pojmenovaných pohledů a výřezů.
Rozdělení kreslicí plochy na několik samostatných výřezů
- Otevřete výkres Intro-2.dwg, který se nachází ve složce výkresů výukových programů.
Tento výkres obsahuje povrch existujícího terénu, několik tras a několik zobrazení profilu obsahujících existující terén a profily rozvržení.
- Klikněte na kartu Zobrazit
Výřezy modelu (panel) Seznam konfigurací výřezůDva: Vertikálně.

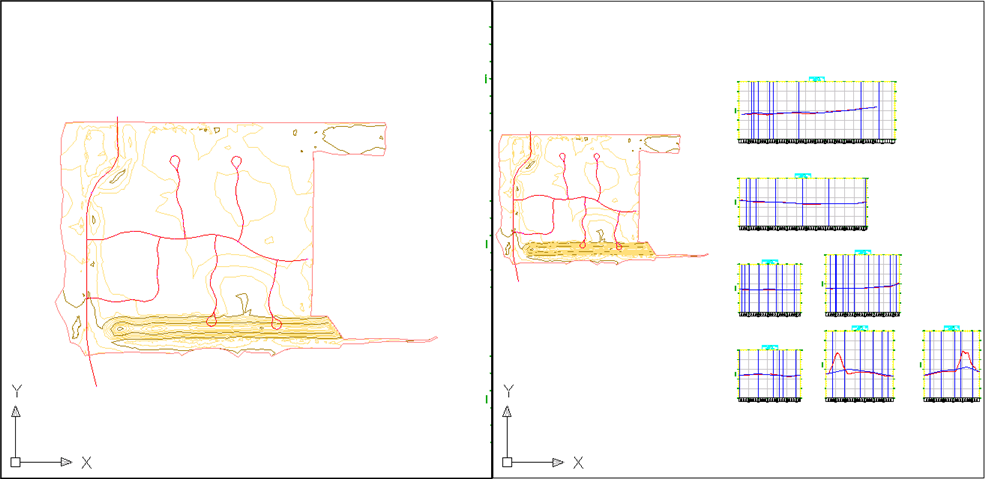

Zobrazí se dva výřezy. Každý výřez je samostatným oknem, ve kterém se můžete posunout nebo přiblížit na různé pohledy výkresu. Můžete vytvořit vlastní konfigurace výřezů a uložit je pro pozdější potřebu.
- Klepněte do některého z výřezů.
Při kliknutí do výřezu je ztmavením rámečku indikováno, který výřez je právě aktivní. Klepnutím aktivujte výřez na levé straně.
- Na příkazovém řádku zadejte ZE.
V levém výřezu se zobrazí povrch a zobrazení profilu.
Použití uloženého pohledu výkresu
- Klepnutím aktivujte výřez na levé straně.
- Klikněte na kartu panel .
V levém výřezu se zobrazí rozsah povrchu stávajícího terénu.
V tomto výkresu byly vytvořeny tři pohledy. Každý pojmenovaný pohled má specifické zvětšení, polohu, orientaci a stav hladin. Pojmenované pohledy se ukládají společně s výkresem a lze je kdykoli použít. Když se ve výkresu zobrazí určitý pohled, do kterého se chcete vrátit, můžete ho uložit jako pojmenovaný pohled kliknutím na kartu
(panel) .
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Změna zobrazení objektu.
