Cvičení 1: Nakreslení trasy, která se odvolává na kritéria návrhu

V tomto cvičení vytvoříte pomocí nástrojů pro návrh podle normy trasu, která vyhovuje stanoveným standardům.

Toto cvičení je rozděleno na dvě části:

• Nejprve během vytváření trasy stanovíte kritéria návrhu a poté nakreslíte řadu entit trasy, které tato kritéria návrhu porušují. Tato porušení opravíte ve Cvičení 2: Zobrazení a oprava porušení kritérií návrhu trasy.
• Potom vytvoříte entitu trasy, která splňuje kritéria návrhu stanovená v souboru kritérií návrhu. Pomocí minimálních výchozích hodnot zobrazených na příkazovém řádku zajistíte, aby tato entita splňovala stanovená kritéria návrhu.

Poznámka: Pomocí aplikace Autodesk Civil 3D lze také ověřit, zda jsou entity trasy navzájem tečné.

Zadání kritérií návrhu pro trasu

1. Otevřete výkres Align-7A.dwg, který se nachází ve složce Výkresy výukových programů.

   Výkres obsahuje povrch označený několika kružnicemi, které jsou opatřeny popisky A až E.

   Poznámka:

   Musí být zapnutý režim Uchopování objektů (UCHOP). Další informace naleznete v části Uchopení objektů.

2. Klikněte na kartu Výchozí panel Vytvořit návrh rozevírací nabídku Trasa položku Nástroje vytvoření trasy Hledat.
3. V dialogu Vytvořit trasu – rozvržení akceptujte výchozí hodnoty v polích Název a Počáteční staničení. Pro účely tohoto cvičení ponechejte pole Popis prázdné.
4. Na kartě Obecné určete následující parametry:
   • Staveniště: <Žádné>
   • Styl trasy: Styl projektu
   • Hladina trasy: C-ROAD
   • Sada popisků trasy: Hlavní, vedlejší a body geometrie
5. Na kartě Kritéria návrhu zadejte do pole Počáteční návrhová rychlost hodnotu 50 km/h.

   Tato rychlost bude použita u počátečního staničení trasy. Návrhové rychlosti můžete podle potřeby přidat k dalším staničením. Návrhová rychlost je použita na všechna následná staničení, a to buď do dalšího staničení, ke kterému je přiřazena návrhová rychlost, nebo do koncového staničení trasy.

6. Zaškrtněte políčko Použít návrh podle normy.

   Při zaškrtnutí tohoto políčka jsou k dispozici nástroje pro návrh podle normy. Ve výchozím nastavení jsou zaškrtnuta tato dvě políčka:

   • Použít soubor kritérií návrhu – Soubor kritérií návrhu je soubor XML obsahující minimální návrhové standardy pro objekty tras a profilů. Soubor kritérií návrhu lze přizpůsobit tak, aby vyhovoval místním standardům návrhové rychlosti, klopení, minimální rychlosti, poloměru a délky jednotlivých entit. V tabulce Výchozí kritéria jsou uvedeny vlastnosti zahrnuté do výchozího souboru kritérií návrhu, jehož umístění je zobrazeno v poli nad tabulkou Výchozí kritéria.

     Další informace o souboru kritérií návrhu naleznete ve Cvičení 4: Úprava souboru kritérií návrhu.

   • Použít sadu kontrol návrhu – Kontroly návrhu jsou uživatelem definované vzorce ověřující parametry trasy a profilu, které nejsou obsaženy v souboru kritérií návrhu. Kontroly návrhu musí být zahrnuty do sady kontroly návrhu, která je použita na trasu či profil.
7. V oblasti Použít soubor kritérií návrhu klikněte na tlačítko .
8. V dialogu Vybrat tabulku návrhových parametrů trasy vyberte položku _Autodesk Civil 3D Metric Roadway Design Standards.xml. Klikněte na tlačítko Otevřít.
   Poznámka: K dispozici je několik souborů kritérií návrhu, ze kterých si můžete vybrat. V tomto cvičení se používají standardy AASHTO 2001, které jsou k dispozici v souboru _Autodesk Civil 3D Metric Roadway Design Standards.xml. Pokud vyberete soubor 2004 nebo 2011, pravděpodobně uvidíte poněkud jiné hodnoty, než jaké jsou zobrazeny a popsány v tomto výukovém programu.

   V části Cvičení 4: Úprava souboru kritérií návrhu naleznete informace o vytváření vlastního souboru kritérií návrhu.

9. V tabulce Výchozí kritéria změňte v řádku Tabulka minimálních poloměrů položku Hodnota na AASHTO 2001 eMax 6%.
10. V seznamu Použít sadu kontrol návrhu vyberte položku Kontroly délky vozovky při 50 km/h. Klikněte na tlačítko OK.

    Tato sada kontrol návrhu obsahuje jednoduchou kontrolu návrhu. V části Cvičení 3: Práce s kontrolami návrhu vytvoříte jinou kontrolu návrhu a přidáte ji do této sady kontrol návrhu.

Nakreslení entit trasy splňujících stanovená kritéria návrhu

1. Na panelu nástrojů Nástroje rozvržení trasy klikněte na položku Tečna-tečna (bez oblouků).
2. Uchopením ke středu kružnice A určete počáteční bod trasy. Protáhněte čáru a určete další vrcholy směrového polygonu uchopením ke středům kružnic B, C a D (v tomto pořadí). Poté kliknutím pravým tlačítkem ukončete příkaz rozvržení směrového vedení trasy.
3. Na panelu nástrojů Nástroje rozvržení trasy klikněte na položku Volná přechodnice-oblouk-přechodnice (mezi dvěma entitami).
4. Po zobrazení výzvy na příkazovém řádku klikněte na entitu tečny, která vstupuje zleva do kružnice B („první entita“).
5. Klikněte na tečnu, která zprava vychází z kružnice B („další entita“).
6. Stisknutím klávesy Enter akceptujte výchozí hodnotu úhlu řešení oblouku, který je menší než 180 stupňů.
7. Jako poloměr zadejte hodnotu 75.

   Výzva Zadejte poloměr bude obsahovat výchozí hodnotu. Tato hodnota je minimální přípustný poloměr oblouku při aktuální návrhové rychlosti. Tato minimální hodnota je obsažena v Tabulce minimálních poloměrů v souboru kritérií návrhu. Můžete zadat jinou hodnotu, pokud je větší než zobrazená minimální hodnota. V tomto cvičení použijete hodnoty, které nesplňují kritéria návrhu, a pak se podrobně podíváte na výsledky.

8. Jako délku vstupní přechodnice zadejte hodnotu 25.
9. Jako délku výstupní přechodnice zadejte hodnotu 25.
10. Na panelu nástrojů Nástroje pro směrový návrh trasy klikněte na rozevírací seznam . Klikněte na tlačítko Volný oblouk zaoblení (mezi dvěma entitami, poloměr).
11. Po zobrazení výzvy na příkazovém řádku klikněte na tečnu, která vstupuje zleva do kružnice C („první entita“).
12. Klikněte na tečnu, která zprava vychází z kružnice C („další entita“).
13. Stisknutím klávesy Enter vyberte výchozí hodnotu oblouku menší než 180 stupňů.
14. Stisknutím klávesy Enter vyberte minimální poloměr 90,000 m.
15. Kliknutím pravým tlačítkem myši příkaz ukončete.

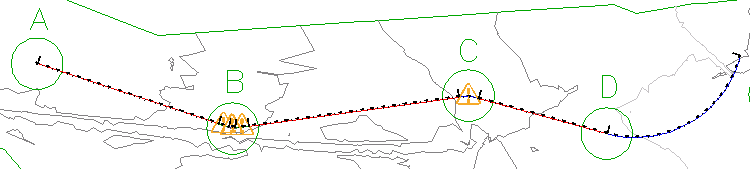

    V okně výkresu se u vytvořených entit oblouku zobrazí symboly . Tyto symboly značí, že příslušné entity porušují stanovená kritéria návrhu. Tato porušení se naučíte opravovat ve Cvičení 2: Zobrazení a oprava porušení kritérií návrhu trasy.

    V kroku 14 jste akceptovali hodnotu minimálního poloměru zadanou v souboru kritérií návrhu, přesto je u tohoto oblouku zobrazen výstražný symbol. Příčinou je skutečnost, že přestože oblouk splňuje kritéria návrhu zadaná v souboru kritérií návrhu, porušuje kontrolu návrhu v sadě kontrol návrhu. V dalším cvičení se naučíte opravovat porušení kritérií návrhu a kontrol návrhu.



    V následující části přidáte další entitu oblouku a prozkoumáte výsledky.

Přidání podentity, která splňuje kritéria návrhu

1. Na panelu nástrojů Nástroje pro směrový návrh trasy klikněte na rozevírací seznam . Vyberte položku Další plovoucí obloukyPlovoucí·oblouk·(připojit·ke·konci·entity,·poloměr,·délka).
2. Po zobrazení výzvy na příkazovém řádku klikněte na entitu tečny, která končí v kružnici D („entita k připojení“).
   Tip:

   Velikost výstražných symbolů se automaticky neupraví při přiblížení pohledu. Zadáním příkazu REGEN na příkazovém řádku upravte velikost výstražných symbolů.

3. Zadáním příkazu O na příkazovém řádku určete orientaci proti směru hodinových ručiček.
4. Zadejte hodnotu poloměru 200,000 m.
5. Jakmile budete vyzváni k zadání délky oblouku, klikněte do středu kružnice D a pak do středu kružnice E.

   Oblouk se zobrazí ve výkresu. Délka oblouku je vzdálenost mezi dvěma body, na které jste klikli.

6. Kliknutím pravým tlačítkem myši příkaz ukončete.

   Na této křivce není zobrazen výstražný symbol. Hodnota poloměru zadaná v kroku 4 je větší než minimální hodnota definovaná v tabulce minimálních poloměrů.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Zobrazení a oprava porušení kritérií návrhu trasy.
