Cvičení 3: Zobrazení výkresu v modelu

V tomto cvičení se naučíte několik způsobů zobrazení objektů výkresu v trojrozměrných pohledech.

Toto cvičení navazuje na Cvičení 2: Změna zobrazení objektu.

Podrobné seznámení se zobrazením objektu v zobrazení modelu

Poznámka:

Tento výukový program využívá výkres Intro-2.dwg z předešlého výukového programu.

1. Klepnutím aktivujte levý výřez.
2. Klikněte na kartu Pohled panel Pojmenované pohledy seznam pohledů Iso JV.

   V levém výřezu se zobrazí jihovýchodní izometrický pohled a v pravém výřezu zůstane zobrazen půdorys.

3. Přibližte izometrický pohled povrchu.

   Povšimněte si zelených a modrých čar. Zelené čáry jsou profily rozvržení, které jste zkoumali v zobrazení profilu. Jsou zelené, protože ve stylu směru zobrazení modelu je určeno, že mají být zobrazeny zeleně. Modré čáry pod povrchem představují směrová vedení trasy, ze kterých byly profily vytvořeny.

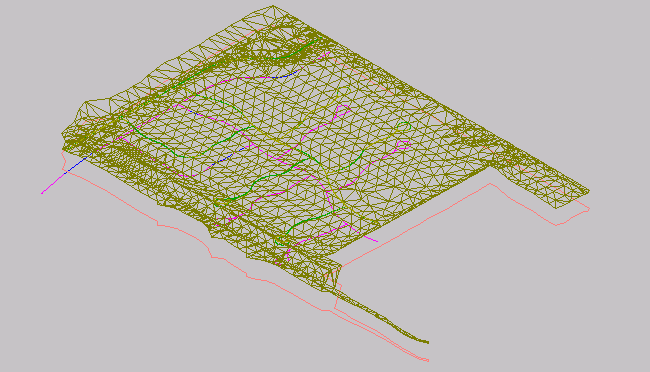

   JV izometrický 3D pohled



Změna vizuálního stylu povrchu

1. Klikněte na kartu Zobrazit Vizuální styl (panel) Vizuální styl (rozevírací seznam) 3D drátový.

   Styly zobrazení aplikace AutoCAD umožňují rychlou základní vizualizaci objektu, která přijde vhod při prezentaci na obrazovce v rámci aplikace Autodesk Civil 3D. Styl zobrazení 3D drátový zobrazí povrch v zobrazení modelu bez nanesení výplňového materiálu na objekt.

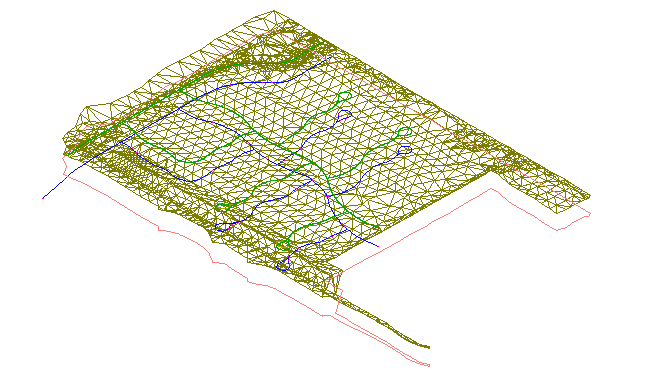

   Styl zobrazení 3D drátový



   V pravém horním rohu je zobrazena krychle. Jedná se o pohledovou krychli aplikace AutoCAD, která poskytuje vizuální představu aktuální orientace modelu. Pomocí nástroje ViewCube je možné upravit výřez modelu při použití některého stylu zobrazení.


2. Klepněte na roh nástroje ViewCube a přetáhněte ji na nové místo. Vyzkoušejte si přetažení nástroje ViewCube do různých pozic. Jakmile budete hotovi, klepnutím na tlačítko vrátíte model a nástroj ViewCube na původní místo.
3. Klikněte na panel Zobrazit Vizuální styl (panel) Vizuální styl (rozevírací seznam) Koncepční.

   Styl zobrazení Koncepční vystínuje objekt a vyhladí hrany mezi plochami polygonů. Stínování v tomto stylu využívá styl plochy Gooch a jedná se spíše o přechod mezi studenými a teplými barvami než o přechod od tmavých do světlých barev. Efekt není realistický, umožňuje však zřetelnější zobrazení detailů.

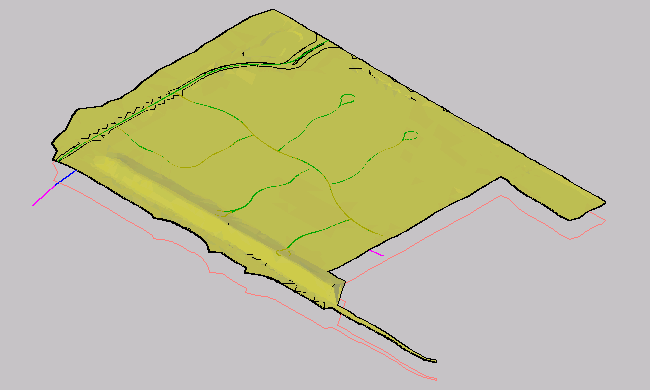

   Koncepční styl zobrazení


4. Klikněte na kartu Zobrazit panel Styly zobrazení rozevírací seznam Styly zobrazení Realistický.

   Styl zobrazení Realistický vystínuje povrch a vyhladí hrany mezi plochami polygonů. Zobrazí se rendrovaný materiál určený ve stylu povrchu.

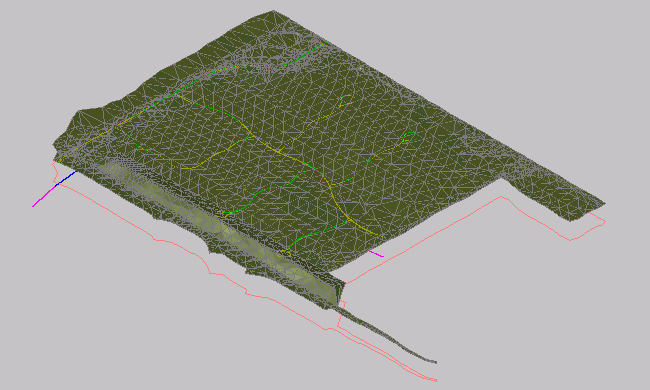

   Realistický styl zobrazení
