Výměna dat mezi aplikacemi Autodesk Civil 3D a Autodesk InfraWorks

Data aplikace Autodesk InfraWorks lze do aplikace Autodesk Civil 3D převést vytvořením odkazu na místní model aplikace Autodesk InfraWorks nebo soubor IMX, který byl exportován z aplikace InfraWorks. Data aplikace Civil 3D lze do aplikace InfraWorks přenést připojením k souboru DWG aplikace Civil 3D jako zdroje dat.

Pracovní postup výměny dat

Prvotní návrh můžete vytvořit v aplikaci InfraWorks. Model aplikace InfraWorks poté můžete přenést do aplikace Autodesk Civil 3D a pokračovat s detailním návrhem.

Případně můžete začít pracovat na projektu v aplikaci Civil 3D a poté jej převést do aplikace InfraWorks. V aplikaci InfraWorks pak můžete vytvořit prezentaci návrhu nebo na návrhu dále pracovat.

Poznámka: Aby bylo možné připojit se k výkresu aplikace Civil 3D z aplikace InfraWorks, musí být aplikace InfraWorks i aplikace Civil 3D nainstalovány ve stejném počítači.

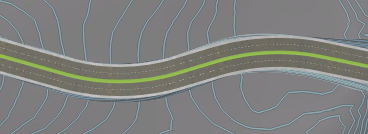

Použití aplikace InfraWorks k vytvoření počátečního návrhu	Komponenta silnice vytvořená v aplikaci InfraWorks

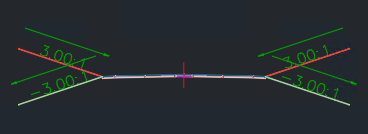

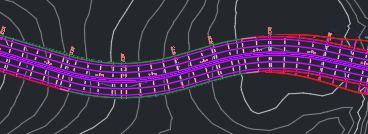

Otevřete model v aplikaci Civil 3D a pokračujte v aplikaci Civil 3D v práci na detailním návrhu.	Koridor vytvořený při přenosu komponenty silnice z aplikace InfraWorks do aplikace Civil 3D Šablona typických řezů vytvořená při přenosu komponenty silnice z aplikace InfraWorks do aplikace Civil 3D

Další informace o postupu přenosu výkresu aplikace Civil 3D do aplikace InfraWorks naleznete v částech Výměna dat s aplikací Autodesk Civil 3D a Přidání dat aplikace Autodesk Civil 3D k modelu aplikace InfraWorks v nápovědě k aplikaci InfraWorks.

Požadavky pro aplikaci

K převodu dat aplikace Autodesk InfraWorks do aplikace Autodesk Civil 3D není nutné, abyste měli aplikaci InfraWorks nainstalovanou ve stejném počítači jako aplikaci Civil 3D. Možnost otevření místního modelu aplikace InfraWorks (souboru SQLite) je však k dispozici pouze v případě, že je aplikace InfraWorks nainstalovaná ve stejném počítači. Pokud není aplikace InfraWorks nainstalována, můžete data aplikace InfraWorks převést do aplikace Civil 3D pomocí souboru IMX, který byl exportován z aplikace InfraWorks.

V aplikaci InfraWorks je možnost použití souboru DWG aplikace Civil 3D dostupná v případě, že je aplikace Civil 3D nainstalovaná ve stejném počítači jako aplikace InfraWorks.

Souřadnicové systémy a jednotky

Při přípravě výměny objektů mezi modelem aplikace InfraWorks a výkresem aplikace Civil 3D je doporučeno postupovat při nastavování souřadnicových systémů a jednotek podle následujících pokynů:

• Nastavte v modelu aplikace InfraWorks systém USS, který je kompatibilní se souřadnicovým systémem použitým ve výkresu aplikace Civil 3D. Ve výchozím nastavení je v modelech aplikace InfraWorks vytvořených pomocí Generátoru modelu použit souřadnicový systém LL84, který není v aplikaci Civil 3D podporován. Pokud není souřadnicový systém ve výkresu aplikace Civil 3D určen nebo pokud nejsou souřadnicové systémy kompatibilní, můžete nastavit nebo změnit souřadnicový systém výkresu při otevření modelu aplikace InfraWorks v aplikaci Civil 3D. Chcete-li převést data aplikace InfraWorks, je nutné určit ve výkresu aplikace Civil 3Dsouřadnicový systém.
• Pokud z aplikace InfraWorks exportujete soubor IMX, který má být použit v aplikaci Civil 3D, je doporučeno určit pro soubor IMX cílový souřadnicový systém, který se shoduje se systémem použitým ve výkresu aplikace Civil 3D. Další informace naleznete v části Otevření dat modelu aplikace InfraWorks v aplikaci Autodesk Civil 3D.
• V modelu aplikace InfraWorks i ve výkresu aplikace Civil 3D používejte stejný typ jednotek. Ve výchozím nastavení jsou v modelech aplikace InfraWorks použity metrické jednotky. Při vytváření souboru nastavení objektů v aplikaci Civil 3D se ujistěte, zda jsou v katalozích součástí zadaných pro plánované inženýrské a kanalizační sítě použity stejné jednotky jako v modelu aplikace InfraWorks.

Nastavení objektu

V souboru nastavení objektů jsou určeny typy objektů aplikace InfraWorks, které budou převedeny do aplikace Civil 3D, a také nastavení těchto objektů. K řešení různých situací můžete nastavit několik souborů.

Předdefinované soubory nastavení objektu jsou uvedeny v následujících složkách:

• C:\ProgramData\Autodesk\C3D 2020\csy\Data\InfraWorks Object Settings\Metric
• C:\ProgramData\Autodesk\C3D 2020\csy\Data\InfraWorks Object Settings\Imperial

K dispozici jsou následující předdefinované soubory nastavení objektu:

• All Objects.xml: Převede všechny typy objektů aplikace InfraWorks.
• Design Objects.xml: Převede pouze objekty návrhů aplikace InfraWorks.
• Planning Objects.xml: Převede pouze objekty plánování aplikace InfraWorks.

Data aplikace InfraWorks, která lze převést do aplikace Civil 3D

V následující tabulce jsou uvedeny typy objektů modelů aplikace InfraWorks, které lze převést do aplikace Civil 3D, a typy objektů výkresů aplikace Civil 3D, na které budou převedeny.

Objekty modelů aplikace InfraWorks	Objekty výkresů aplikace Civil 3D	Poznámky k výměně dat
Povrchy terénu	Povrchy TIN	Povrchy terénu jsou převedeny do aplikace Civil 3D jako položky AIW_Existing_Ground, AIW_Existing_Transportation a AIW_Proposed_Ground.
Plánované inženýrské sítě	Potrubní sítě (Typ nástroje = Nedefinováno)	Plánované inženýrské sítě představují v aplikaci InfraWorks potrubí s obecnými spojkami (místo vtoků nebo šachet) a položka Typ nástroje u nich není definována. K potrubním sítím v aplikaci Civil 3D byla přidána vlastnost Typ nástroje, která je u plánovaných inženýrských sítí převedených z aplikace Civil 3D do aplikace InfraWorks nastavena na možnost Nedefinováno. Všechna potrubí jsou vytvořena pomocí první součásti ve vybraném katalogu součástí. Všechny stavební objekty jsou vytvořeny prázdné.
Plánované silnice	Trasy	Plánované komunikace jsou vytvořeny pomocí nástroje pro přidání komunikací v aplikaci InfraWorks nebo jsou vytvořeny při převodu dat, která vyhovují existujícím podmínkám, do modelu.
Návrhy silnic Poznámka: Silnice vytvořené v aplikaci Autodesk InfraWorks 2019 jsou buď plánované silnice, nebo komponenty silnic. Další informace naleznete v části Plánované silnice a komponenty silnic.	Trasy, navržené profily, existující profily terénu (volitelné)	Možnost vytvořit povrch existujících profilů terénů se určuje v souboru nastavení objektu.
Komponenty silnic	Trasy, navržené profily, existující profily terénu (volitelné), šablony typických řezů, koridory	Šablony typických řezů komponent aplikace InfraWorks jsou při otevření modelu v aplikaci Civil 3D mapovány na následující podsestavy aplikace InfraWorks. Komponenta komponenty silnice aplikace InfraWorks Podsestava aplikace Civil 3D ZkosenýObrubník ZákladníObrubník Obrubník ZákladníObrubník ObrubníkARigol ZákladníObrubníkARigol LiniePatySvahuPevnýSklon LiniePatySvahuMaxŠířka LiniePatySvahuPevnáŠířka LiniePatySvahuKOdsazení BariéraJersey ZákladníBariéra Lane ZákladníPruh Krajnice ZákladníKrajnice Chodník ZákladníChodník SkloněnýMedián MediánZarovnanýSBariérou
Křižovatky	Křižovatky s trasami křižovatkových větví	Křižovatky aplikace InfraWorks nejsou v následujících případech převedeny na křižovatky, ale na statické trasy křižovatkových větví aplikace Civil 3D: Pokud jsou součástí křižovatky více než čtyři ramena. Pokud je součástí křižovatky jednoduchý oblouk se šikmou křižovatkovou větví. Pokud se osy tras křižovatky ve tvaru T nekříží. Pokud se odsazení na stejné straně silnice křižovatky neshodují, například na následujícím obrázku, kde je odsazení 1 širší než odsazení 2:
Kanalizační sítě	Potrubní sítě (Typ nástroje = Odvodnění)	Kanalizační sítě v aplikaci InfraWorks jsou potrubí se vtoky a šachtami, nikoli s obecnými spojkami, u kterých je položka Typ nástroje nastavena na možnost Kanalizace. K potrubním sítím v aplikaci Civil 3D byla přidána vlastnost Typ nástroje, která je u kanalizačních sítí převedených z aplikace Civil 3D do aplikace InfraWorks nastavena na možnost Kanalizace. Ve vlastnostech stavebního objektu aplikace Civil 3D je k šachtám přiřazena vlastnost Kryt a k vtokům vlastnost Mříž. Do aplikace Civil 3D byly zahrnuty katalogy součástí (Katalog obecných kanalizačních prvků – britské a Katalog obecných kanalizačních prvků – metrické) k použití při převodu vtoků a šachet aplikace InfraWorks do aplikace Civil 3D. U stavebních objektů vtoků a šachet budou použity odpovídající součásti v britském nebo metrickém katalogu. U potrubí bude použit nejbližší odpovídající tvar, materiál a velikost ve vybraném katalogu potrubí. Při otevření modelu aplikace InfraWorks v aplikaci Civil 3D se vytvoří seznam součástí potrubních sítí s názvem Import. Tento seznam obsahuje pouze potřebné součásti.
Pokrytí (terénní úpravy)	3D křivky	Zahrnuta jsou pouze pokrytí, díky kterým bude upraven terén aplikace InfraWorks.
Vodní plochy	3D křivky
Mosty	3D tělesa	Přehled procesu výměny dat u mostů naleznete v části Bridge Design: otevření mostu v aplikaci Civil 3D (video) v nápovědě aplikace InfraWorks.
Kruhové objezdy	Kruhové objezdy	Okružní křižovatky jsou převedeny do aplikace Civil 3D jako nový typ objektu okružní křižovatky přidaný do aplikace AutoCAD Civil 3D 2017 při integraci funkcí okružních křižovatek aplikace Autodesk Vehicle Tracking. Okružní křižovatky, které byly převedeny do aplikace Civil 3D nebo v ní byly vytvořeny, nelze převést zpět do aplikace InfraWorks. Poznámka: Při importu okružní křižovatky je nutné importovat také silnice, které tvoří ramena okružní křižovatky.

Poznámka: Trasy vytvořené v aplikaci Civil 3D z dat aplikace InfraWorks nejsou přiřazeny ke staveništi.

Data aplikace Civil 3D, která lze převést do aplikace InfraWorks

V následující tabulce jsou uvedeny typy objektů výkresů aplikace Civil 3D, které lze převést do aplikace InfraWorks, a typy objektů modelů, na které jsou převedeny.

Objekt výkresu aplikace Civil 3D	Objekt modelu aplikace InfraWorks	Poznámky k výměně dat
Povrchy TIN	Povrchy terénu	Každý povrch bude uveden na panelu Zdroje dat v aplikaci InfraWorks. Pokud povrch převedený do aplikace InfraWorks zakrývá jiné povrchy, můžete upravit pořadí hladin povrchů terénu pomocí dialogu hladin povrchů, který lze otevřít pomocí panelu zdrojů dat.
Trasy a profily	Komponenty silnic (horizontální a vertikální geometrie) a osy kolejí	V aplikaci InfraWorks mohou být jako komponenty silnic převedeny trasy typu Osa trasy. Osy kolejí lze do aplikace InfraWorks převést buď jako komponenty silnic, nebo jako železnice. Reprezentace silniční komponenty zachová přesnost zdrojové osy koleje. Pro každou komponentu silnice bude v aplikaci InfraWorks použit jeden profil. Použije se první navržený profil vytvořený ve výkresu aplikace Civil 3D. V aplikaci InfraWorks můžete pomocí nástroje pohledu profilu zkontrolovat geometrii profilu. Komponenty silnic vytvořené v aplikaci InfraWorks z objektů aplikace Civil 3D mohou být určeny pouze ke čtení. Některé typy entit profilů se do aplikace InfraWorks nepřevedou.
Koridory a povrchy koridorů	Komponenty silnic, pokrytí a povrchy terénu	V dialogu Konfigurace zdroje dat v aplikaci InfraWorks můžete určit styl šablony typických řezů komponenty silnice, který se použije. Za účelem správné vizualizace koridorů v aplikaci InfraWorks se doporučuje vytvořit v aplikaci Civil 3D jeden nebo více povrchů koridorů a převést je do aplikace InfraWorks (například povrch, který představuje horní stranu koridoru). Na základě povrchu koridoru je v aplikaci InfraWorks vymodelován terén. Styly spojnic aplikace Civil 3D budou v aplikaci InfraWorks použity k vytvoření pokrytí, ve kterých se zobrazí materiály koridoru. Pomocí pokrytí lze stylizovat různé komponenty koridorů, například zpevnění. Do aplikace InfraWorks můžete importovat sadu pravidel stylů, kterou lze použít pro výchozí styly spojnic aplikace Autodesk Civil 3D. Pokud používáte vlastní styly spojnic, může být nutné vytvořit definovaná pravidla stylů.
Potrubní sítě	Potrubí s vtoky, šachtami nebo spojkami	Pokud je u stavebního objektu ve výkresu aplikace Civil 3D položka Typ nástroje nastavena na možnost Kanalizace a je použita součást z katalogu Katalog obecných kanalizačních prvků – britské nebo Katalog obecných kanalizačních prvků – metrické, bude k němu při převodu zpět do aplikace InfraWorks přiřazena součást z katalogu součástí. Pokud se rodina součástí a ID velikosti shodují se součástí v katalogu součástí aplikace InfraWorks, bude použita naprosto stejná součást.  Pokud se rodina součástí a ID velikosti neshodují se součástí v katalogu součástí aplikace InfraWorks, bude použita výchozí součást (první nalezená součást šachty). Důležité: Pokud pro spojky/stavební objekty potrubí v aplikaci InfraWorks a aplikaci Civil 3D používáte součásti z katalogu Katalog obecných kanalizačních prvků – britské nebo Katalog obecných kanalizačních prvků – metrické a položka Typ nástroje je u sítě nastavena na možnost Kanalizace, budou v obou aplikacích použity stejné součásti. Pokud není u stavebního objektu ve výkresu aplikace Civil 3D nastavena položka Typ nástroje na možnost Odvodnění, součást bude vytvořena jako obecná spojka potrubí.
