Cvičení 1: Přetažení zdrojového souboru

Začněte vytvořením mapového souboru a vložením hranic města Reddingu.

Výukové video

Pokud jste připojeni k internetu, přehrajte si videofilm s postupem vytvoření mapy a přidání zdrojového souboru. Můžete také kliknout na tlačítko „Let Me Try“ a zkusit si tento postup sami. Kroky tohoto postupu jsou uvedeny pod videofilmy.

Jak vytvořit mapu a vložit zdrojový soubor

1. Před spuštěním výukového programu si projděte část Příprava na výukové soubory.
2. Vytvořte soubor mapy.
   • Klikněte na tlačítko Nový Výkres.
   • Vyberte šablonu map2d.dwt.
   • Klikněte na tlačítko Otevřít.
3. Zadejte souřadnicový systém mapy.
   • Klikněte na příkaz nabídky Nastavení mapySouřadnicový systémPřiřadit.
   • Změňte položku Kategorie na USA, Kalifornie.
   • Klikněte pravým tlačítkem na položku Aktuální výkres a klikněte na příkaz Souřadnicový systém.
   • Klikněte na položku CA-I.
   • Klikněte na příkaz Přiřadit.
4. Do mapy vložte hranice města přetažením zdrojového souboru do Správce zobrazení.
   • Pomocí Průzkumníka Windows přejděte do složky, kam jste zkopírovali ukázkové soubory pro výukový program Vytvoření mapy.
   • Upravte velikost okna aplikace AutoCAD Map 3D toolset a okna složky se vzorovými daty tak, abyste je viděli obě zároveň.
   • Přetáhněte soubor City_Boundary.sdf do Správce zobrazení, nad hladinu Základní mapa.

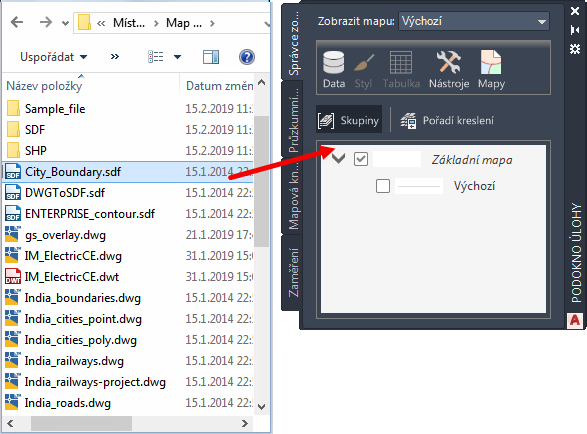

     Přetáhněte soubor s hranicemi města do Správce zobrazení.

     V mapě se vám zobrazí hranice města Redding.

5. Klikněte na tlačítko Uložit jakoVýkres. Ve složce výukových programů pojmenujte soubor build_map1.dwg a klikněte na tlačítko Uložit.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Připojení výkresového souboru.
