Cvičení 2: Připojení výkresového souboru

Soubor výkresu aplikace AutoCAD můžete připojit pomocí Správce zobrazení.

Poznámka: V tomto cvičení se používá mapa build_map1.dwg, kterou jste vytvořili v předchozím cvičení.

Výukové video

Pokud jste připojeni k internetu, přehrajte si videofilm s postupem připojení výkresu aplikace AutoCAD do mapy. Můžete také kliknout na tlačítko „Let Me Try“ a zkusit si tento postup sami. Kroky tohoto postupu jsou uvedeny pod videofilmy.

Připojení souboru výkresu aplikace AutoCAD

1. Pokud jste to ještě neprovedli, zkopírujte ukázkové soubory do místní složky.

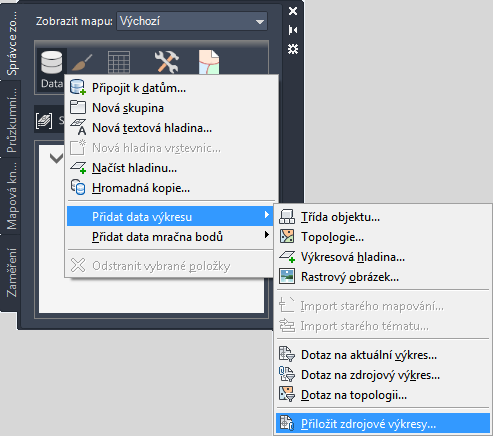

2. V souboru build_map1.dwg ve Správci zobrazení klikněte na položku Data > Přidat data výkresu > Přiložit zdrojové výkresy.

3. V dialogu Definice/Úprava výkresové sady klikněte na tlačítko Připojit.
4. Přejděte do složky, kam jste zkopírovali vzorové soubory, a vyberte soubor Counties.dwg.
5. Klikněte na příkaz Přidat a potom klikněte na tlačítko OK.
6. V dialogu Definice/Úprava výkresové sady kliknutím na tlačítko OK připojte soubor výkresu k mapě.

   Když připojíte výkres, nebude uveden v okně Správce zobrazení ani se nezobrazí v mapě. Je však uveden na kartě Průzkumník mapy na panelu Úlohy v části Aktuální výkres.

   Objekty také můžete „dotazovat“ z výkresu, aby je bylo možné použít v mapě jako v následujícím cvičení.

7. Práci si uložte. Klikněte na tlačítko Uložit jakoVýkres.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Dotaz na data z výkresu.
