Téma využívá řady barev, které představují analogické rozmezí hodnot. Témata můžete také použít k zobrazení relativní výměry, hustoty obyvatelstva, hloubky vody nebo výšky zeměpisných útvarů.
Výukové video
|
Pokud jste připojeni k internetu, přehrajte si videofilm s postupem vytvoření tématu. Můžete také kliknout na tlačítko „Let Me Try“ a zkusit si tento postup sami. Kroky tohoto postupu jsou uvedeny pod videofilmy. |
Poznámka: V tomto cvičení se používá mapa build_map1.dwg, kterou jste vytvořili a upravili v předchozích cvičeních.
Nastavení stylu hladiny parcel s tématem
- Otevřete dokončenou mapu z předchozí lekce.
- Klikněte na příkaz
Otevřít Výkres. - Přejděte k souboru build_map1.dwg.
- Vyberte ji a klikněte na tlačítko Otevřít.
- Klikněte na příkaz
- Vytvořte téma této hladiny parcel.
Téma je stylem zobrazení. Styly pro geoprostorové prvky přiřazujete podle hladiny.
- Ve Správci zobrazení vyberte hladinu Parcely a klikněte na tlačítko Styl. Poznámka: Pokud je Editor stylu ukotvený, přesunutím kurzoru nad něj ho zobrazte. Může být ukotvený na levé straně okna aplikace.

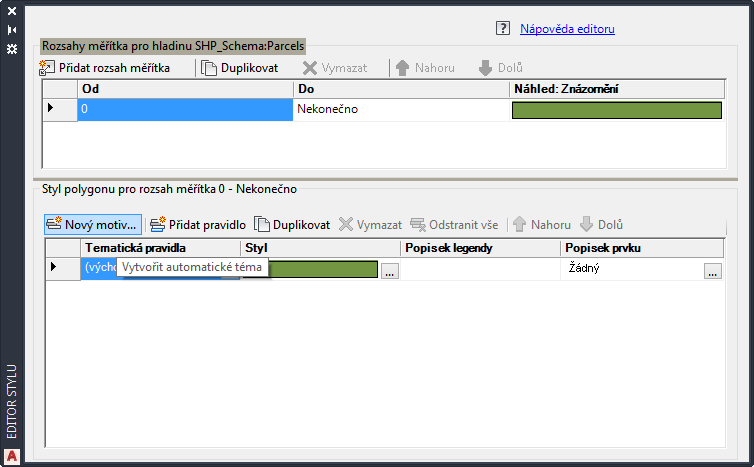

- V Editoru stylu pod položkou Styl polygonu pro 0 - nekonečno rozsah měřítka klikněte na možnost Nové téma.
Kliknutím na Nové téma definujte téma pro hladinu Parcely.
- Ve Správci zobrazení vyberte hladinu Parcely a klikněte na tlačítko Styl.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Definice tématu.
