Cvičení 2: Zobrazení informací o obrázku

Můžete zobrazit název souboru, velikost, hustotu, hloubku a typ souboru vkládaného obrázku. Dále můžete zobrazit datum vytvoření a upravení obrázku a hladinu, na které se nachází.

V tomto cvičení zobrazíte informace o rastrovém souboru dvěma způsoby. Pomocí druhé metody zobrazíte některé další informace, například šířku a výšku obrázku.

Výukové video

Pokud jste připojeni k internetu, přehrajte si videofilm, jak lze zobrazit informace o rastru. Kroky tohoto postupu jsou uvedeny pod videofilmy.

Poznámka: V tomto cvičení se používá mapa CITY.dwg použitá ve Cvičení 1: Vkládání rastrového obrázku.

Zobrazení informací o rastrovém obrázku

1. Jestliže již není otevřen soubor CITY.dwg, otevřete ho znovu.
2. Na kreslicí ploše umístěte kurzor nad obrázek, stiskněte a podržte klávesu Shift a na obrázek klikněte.
3. Klikněte na kartu Vložitpanel ObrázekSpráva obrázku. Hledat
4. V dialogu Správa obrázku se zobrazí informace o obrázku REDDING_DRG.

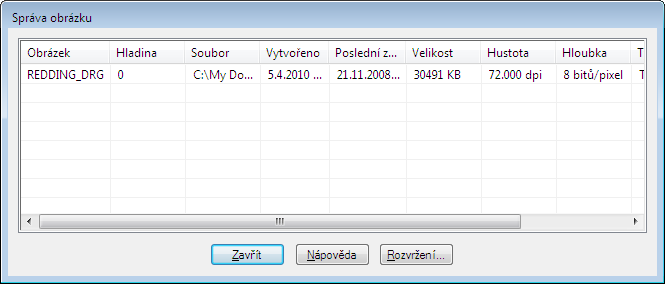

   V dialogu Správa obrázku se zobrazí informace o vybraném obrázku.

5. Po dokončení klikněte na tlačítko Zavřít.
6. Vyberte znovu obrázek.

   Umístěte kurzor nad obrázek, stiskněte a podržte klávesu Shift a na obrázek klikněte.

7. Klikněte na vybraný obrázek pravým tlačítkem a klikněte na nabídku ObrázekInformace.
8. V dialogu Informace o obrázku se zobrazí informace o obrázku REDDING_DRG.

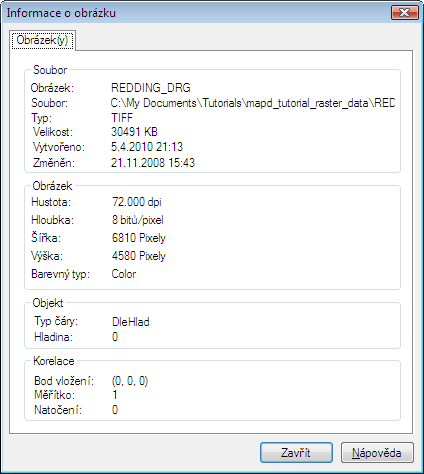

   Dialog Informace o obrázku obsahuje některé informace o obrázku navíc.

9. Po dokončení klikněte na tlačítko Zavřít.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Změna pořadí zobrazení.
