Cvičení 1: Vložení rastrového obrázku

Letecké a satelitní fotografie často obsahují informace o svém umístění a měřítku. Tyto informace tvoří „georeferencované“ obrázky. Aplikace AutoCAD neumí tyto georeferenční informace využít, takže nemůže obrázky správně umístit. Aplikace AutoCAD Map 3D toolset to však dokáže.

V tomto cvičení vložíte digitální rastrový obrázek (DRG) města Redding v Kalifornii do výkresu tohoto města. Informace v připojeném souboru World TIFF (TWF) umožňují obrázek správně umístit a nastavit jeho měřítko.

Výukové video

Pokud jste připojeni k internetu, přehrajte si videofilm, jak lze vkládat rastrové obrázky. Kroky tohoto postupu jsou uvedeny pod videofilmy.

Rastrové obrázky poskytují kontext pro objekty výkresu, například silnice.

Jak vložit rastrový obrázek

1. Pokud jste tak dosud neučinili naleznete ji v části Lekce 1: Příprava na výukové soubory.
2. Otevřete ukázkový soubor výukového programu CITY.dwg.
3. Klikněte na kartu Výchozípanel DataVložit obrázek. Hledat
4. V dialogu Vložit obrázek proveďte tyto úkony:
   • Přejděte do umístění, kde jsou uloženy ukázkové soubory výukového programu.
   • V rámečku Soubory typu vyberte Tagged Image File Format (*.tif,*.tiff).
   • V seznamu obrázků vyberte REDDING_DRG.tif.
   • Kliknutím na tlačítko Informace zobrazíte informace o obrázku, například velikost souboru, datum vytvoření a také náhled obrázku.

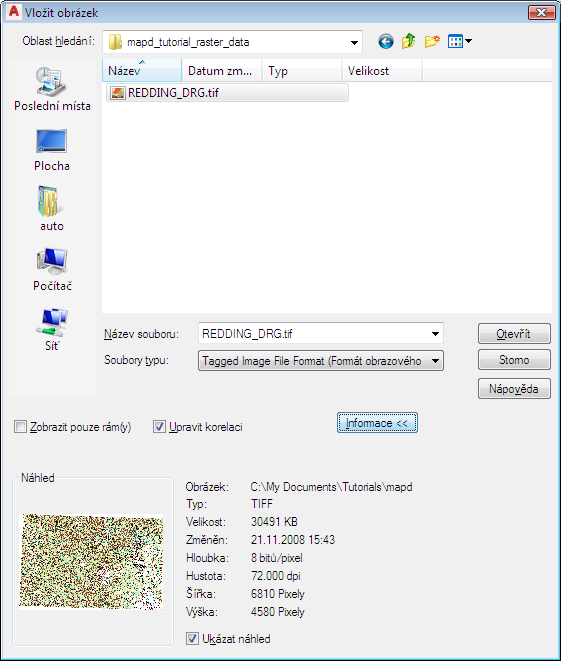

     Po kliknutí na tlačítko Informace se zobrazí náhled a statistiky obrázku.

   • Vyberte možnost Upravit korelaci.
   • Klikněte na tlačítko Otevřít.
5. V dialogu Korelace obrázku proveďte tyto úkony:
   • Pokud dosud není zobrazena, klikněte na kartu Zdroj.

     Zdroj korelace je soubor World. Aktuální soubor se nazývá REDDING_DRG.tfw. Ten je uložen v umístění, kam byly zkopírovány ukázkové soubory výukového programu.

     Data v souboru World určují hodnoty Bodu vloženíX a Y pod položkou Hodnoty vložení. Tyto hodnoty georeferencují obrázek, aby byl správně umístěn ve výkresu.

     Poznámka: Podle potřeby můžete hodnoty vložení ručně upravit.
   • Klikněte na tlačítko OK.

     Obrázek se správně vloží do výkresu.

6. Uložte soubor.
   • Klikněte na příkaz Uložit jakoVýkres aplikace AutoCAD.
   • V dialogu Uložit jako přejděte do složky, kterou jste vytvořili pro mapy výukového programu.
   • Klikněte na tlačítko Uložit.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Zobrazení informací o obrázku.
