Anpassen der Projektbeschreibungsbeschriftungen

Definieren Sie die Beschriftungen für die Projektbeschreibungszeilen, die in Dialogfeldern angezeigt werden.

Die Dialogfelder für das Schriftfeld und Projektbeschreibungen in AutoCAD Electrical toolset zeigen allgemeine Beschriftungen wie z. B. LINE1, LINE2 usw. an. Sie können diese Beschriftungen ändern, sodass sie der Verknüpfung mit dem Schriftfeld entsprechen. Beispiel: Sie haben den AutoCAD Electrical toolset-Datenwert LINE4 mit dem Attribut JOB# im Schriftfeld verknüpft. Wenn in AutoCAD Electrical toolset ein schriftfeldbezogenes Dialogfeld angezeigt wird, soll natürlich nicht LINE4 angezeigt werden, sondern Auftragsnummer. Eine Textdatei mit der Erweiterung WDL definiert die benutzerdefinierten Beschriftungen.

1. Verwenden Sie einen Texteditor, z. B. Editor oder WordPad, und erstellen Sie eine neue Textdatei.
2. Geben Sie die Zeilen ein, wie hier gezeigt:

   LINE1 = Titel 1

   LINIE1 = Titel 2

   LINIE3 = Titel 3

   LINE4 = Auftragsnummer

   LINIE5 = Datum

   LINE6 = Gezeichnet von

   LINE7 = Ingenieur

   LINIE8 = Geprüft von

   LINIE9 = Maßstab

3. Speichern Sie die Datei als AEGS_WDTITLE.WDL im Projektordner Benutzer\{Benutzername}\Dokumente\Acade {Version}\Aedata\Proj\Aegs.
4. Wechseln Sie zu AutoCAD Electrical toolset.
5. Klicken Sie auf Registerkarte ProjektGruppe ProjektwerkzeugeManager. Finden
6. Wenn AEGS nicht das aktive Projekt ist, klicken Sie im Projekt-Manager mit der rechten Maustaste auf AEGS, und wählen Sie Aktivieren.

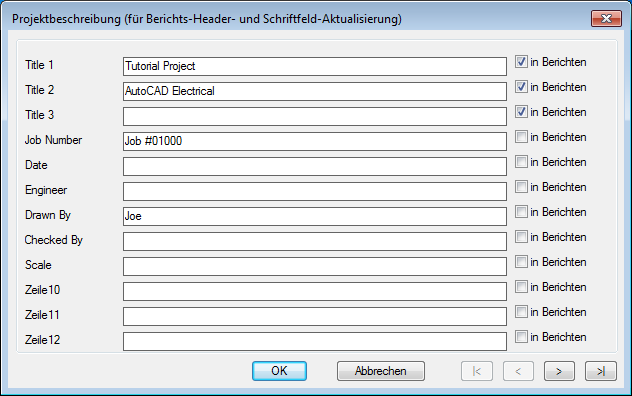

7. Klicken Sie im Projekt-Manager mit der rechten Maustaste auf den Projektnamen, und wählen Sie Beschreibungen.

   Die Beschriftungen entsprechen den Werten in der WDL-Datei.
