Erstellen einer gespiegelten Anordnung
Führen Sie zum Erstellen einer gespiegelten Anordnung die folgenden Schritte durch:

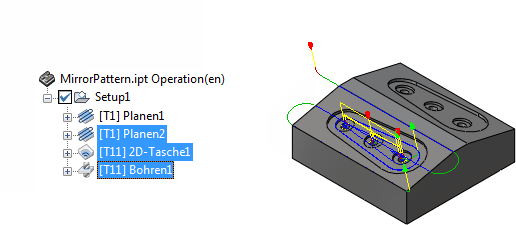

- Beginnen Sie, indem Sie eine oder mehrere Operationen, die nach einem Muster verlaufen sollen, für ein einzelnes Element oder das Bauteil erstellen.
- Fügen Sie die Operation(en) einem neuen CAM-Browser-Ordner hinzu, indem Sie mit der rechten Maustaste klicken und In neues Muster einfügen aus dem Kontextmenü wählen.

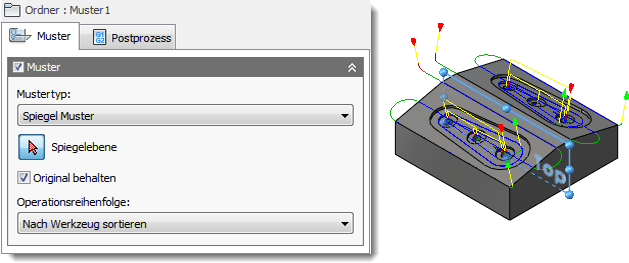

- Das Operations-Dialogfeld Neues Muster wird angezeigt. Wählen Sie im Dropdown-Menü Anordnungstyp die Option Gespiegelte Anordnung aus.
- Klicken Sie auf die Schaltfläche Spiegelebene, und wählen Sie die zu spiegelnde Ebene am Bauteil oder im Modell-Browser von Inventor aus.
- Wählen Sie schließlich im Dropdown-Menü Abarbeitungsreihenfolge aus, ob die Operationen im Muster anhand von Werkzeug oder Operation neu sortiert werden sollen oder ob die Operationsreihenfolge im Muster beibehalten werden soll.
