Erstellen einer Komponentenanordnung
Einschränkung: Komponentenanordnungen stehen nur in Baugruppen zur Verfügung.
Führen Sie zum Erstellen einer Komponentenanordnung die folgenden Schritte durch:

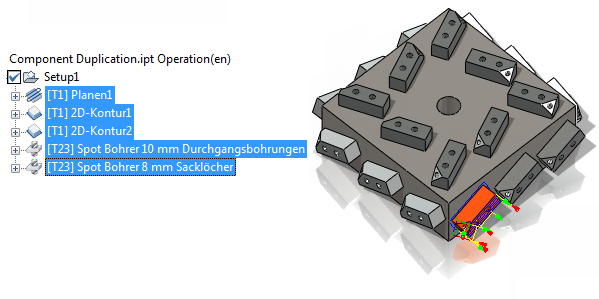

- Beginnen Sie, indem Sie eine oder mehrere Operationen, die nach einer Anordnung verlaufen sollen, für das Bauteil erstellen.
- Fügen Sie die Operation(en) einem neuen Ordner hinzu, indem Sie mit der rechten Maustaste klicken und Zum neuen Ordner hinzufügen aus dem Kontextmenü wählen.
- Klicken Sie mit der rechten Maustaste auf den neu erstellten Ordner, und wählen Sie Neue Anordnung aus dem Kontextmenü, um das Operationsdialogfeld Anordnung zu öffnen.

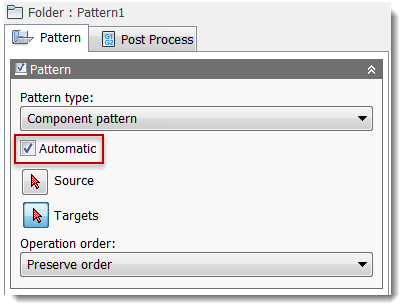

- Wählen Sie im Dropdown-Menü Anordnungstyp: die Option Komponentenanordnung aus.
- Klicken Sie auf die Schaltfläche Quelle, und wählen Sie die Komponente für das Bauteil aus.
- Klicken Sie auf die Schaltfläche Ziele, oder aktivieren Sie das Kontrollkästchen Automatisch, um die Werkzeugwege automatisch für alle Instanzen der Quellkomponente als Anordnung verlaufen zu lassen.
- Wählen Sie schließlich im Dropdown-Menü Abarbeitungsreihenfolge aus, ob die Operationen im Muster anhand von Werkzeug oder Operation neu sortiert werden sollen oder ob die Operationsreihenfolge im Muster beibehalten werden soll.
